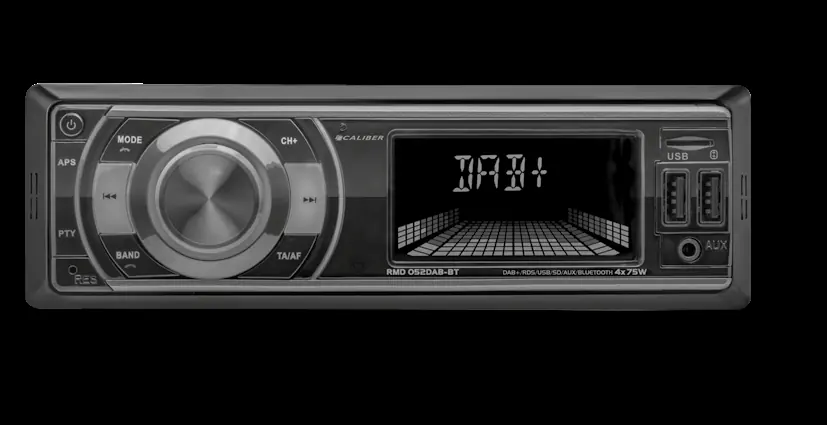

Bedienungsanleitung für das Caliber RMD 052DAB-BT Autoradio
Schnellstartanleitung für das Caliber RMD 052DAB-BT Autoradio. Erfahren Sie alles über die DAB-Antenneninstallation, Verkabelung, Bluetooth-Kopplung und die Bedienung der Funktionen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Bedienungsanleitung für das Caliber RMD 052DAB-BT Autoradio. Es enthält wichtige Anweisungen zur sicheren Montage der DAB-Antenne, zum elektrischen Anschluss sowie zur Nutzung der Bluetooth- und Medienwiedergabefunktionen.
DAB-Antenneninstallation
Die aktive DAB+-Antenne wird über den Antennendraht mit Strom (+5V) versorgt, es ist keine separate Stromquelle erforderlich.
- Platzieren Sie die Antenne an der Windschutzscheibe in der Nähe der A-Säule.
- Entfernen Sie die Abdeckung der A-Säule.
- Kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und den schwarzen Teil auf den Metallrahmen.
- Befestigen Sie das Kabel am Metallrahmen des Fahrzeugs (kein Entfernen von Lack erforderlich).
- Schließen Sie den SMA-Stecker an das Radio an.
Verkabelung
Das Gerät verfügt über zwei Hauptanschlüsse (A und B) sowie Cinch-Ausgänge für Front- und Rear-Lautsprecher. Der Anschluss A steuert die Stromversorgung (Memory +12V, Remote, Zündung +12V, Masse), während Anschluss B für die Lautsprecher zuständig ist. Eine 10A-Sicherung ist integriert.
Bluetooth-Verbindung
- Drücken Sie die MODE-Taste, um Bluetooth zu aktivieren.
- Aktivieren Sie Bluetooth an Ihrem Mobiltelefon und suchen Sie nach verfügbaren Geräten.
- Wählen Sie RMD052DAB-BT_CALIBER aus.
- Geben Sie bei Bedarf das Passwort 0000 ein.
- Bei erfolgreicher Verbindung erscheint BT ON auf dem Display.
Bedienung und Funktionen
Das Gerät bietet verschiedene Modi (Radio, USB, SD, AUX, Bluetooth). Die Tastenbelegung variiert je nach Modus (kurzes oder langes Drücken). Über das Audiomenü können Bass, Höhen, Balance, Fader, Loudness, EQ und Stereo/Mono eingestellt werden. Die Reset-Taste (mit einem nicht-metallischen Gegenstand für 5 Sekunden drücken) setzt das Gerät auf Werkseinstellungen zurück.
Sicherheitshinweise
- Verwenden Sie das Gerät nur in Fahrzeugen mit 12V-Bordnetz und negativer Erdung.
- Achten Sie darauf, dass die Lautstärke das Hören von Außengeräuschen nicht beeinträchtigt.
- Betriebstemperatur: 0°C bis +45°C.
- Verwenden Sie zur Reinigung ein weiches, trockenes Tuch.
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Bluetooth-Verbindung schlägt fehl
Stellen Sie sicher, dass das Gerät im Bluetooth-Modus ist und das Passwort '0000' korrekt eingegeben wurde.
Gerät reagiert nicht
Drücken Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden.
Kein Ton oder schlechte Qualität
Überprüfen Sie die Audio-Menüeinstellungen (Bass, Treble, Balance) und die Lautsprecheranschlüsse.
Vor der Verwendung
- Stellen Sie sicher, dass das Fahrzeug ein 12V-System mit negativer Erdung hat.
- Prüfen Sie, ob die DAB-Antenne korrekt an der A-Säule montiert ist.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und +45°C liegt.
- Verwenden Sie nur USB-Sticks oder SD-Karten bis maximal 32GB.
Technische Daten in der Praxis
- Stromversorgung
- 12V DC, negative Erdung.
- Max. Ausgangsleistung
- 75W x 4 Kanäle.
- DAB-Frequenzbereich
- 174 ~ 240 MHz.
- Bluetooth-Frequenz
- 2402-2480 MHz.
Abbildungen und Diagramme
- Anschluss A: Stromversorgung (Gelb: Memory, Blau: Remote, Rot: Zündung, Schwarz: Masse).
- Anschluss B: Lautsprecheranschlüsse (Front/Rear, links/rechts).
- Cinch-Ausgänge: Vorverstärkerausgänge für externe Verstärker.
Modellkompatibilität
- USB/SD-Kartenkapazität: Maximal 32GB.
- Nur für 12V-Fahrzeuge geeignet.
- DAB-Antenne benötigt keine externe Stromquelle (+5V erfolgt über das Antennenkabel).
