Bedienungsanleitung für Caliber RMD 034DAB-BT Autoradio
Schnellstartanleitung für das Caliber RMD 034DAB-BT Autoradio. Enthält Informationen zur Installation, DAB-Antennenmontage, Bluetooth-Kopplung, Tastenbelegung und technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für das Caliber RMD 034DAB-BT Autoradio. Es deckt die grundlegende Installation, die DAB-Antennenmontage, die Bluetooth-Einrichtung sowie die Tastenbelegung für verschiedene Modi ab. Bitte beachten Sie, dass das Gerät ausschließlich für 12V-Fahrzeugsysteme mit negativer Masse ausgelegt ist.
Installation und Anschlüsse
Verwenden Sie für den Anschluss des Geräts ausschließlich die mitgelieferten ISO-Stecker. Sollte Ihr Fahrzeug nicht über einen ISO-Anschluss verfügen, nutzen Sie den beiliegenden ISO-Kabelbaum, um fehlerhafte Verkabelungen zu vermeiden. Warnung: Das negative Lautsprecherkabel darf nicht geerdet werden, da dies das Radio beschädigen kann.
DAB-Antennenmontage

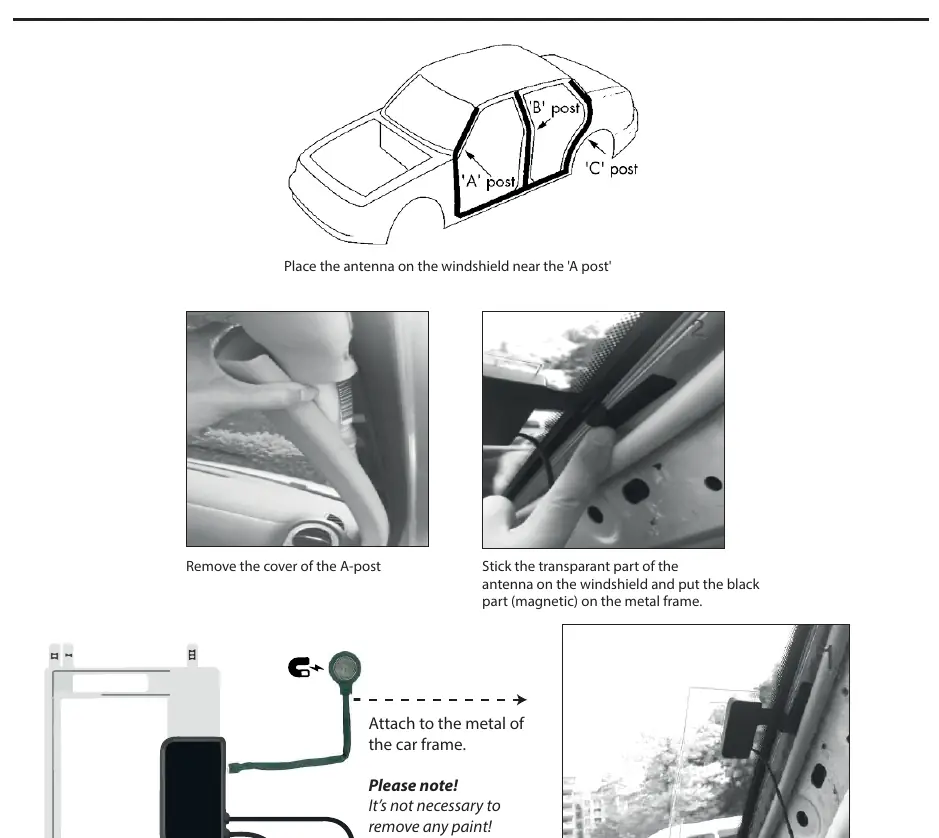

Die DAB-Antenne sollte an der Windschutzscheibe in der Nähe der A-Säule montiert werden. Entfernen Sie die Abdeckung der A-Säule, kleben Sie den transparenten Teil der Antenne auf die Windschutzscheibe und befestigen Sie den magnetischen schwarzen Teil am Metallrahmen des Fahrzeugs. Die Stromversorgung der Antenne erfolgt über das blau-weiße Kabel (12V Remote) des Hauptgeräts.
Bluetooth-Betrieb
Um Bluetooth zu nutzen, drücken Sie die MOD/CLK-Taste. Aktivieren Sie Bluetooth auf Ihrem Mobiltelefon, suchen Sie nach RMD034DAB-BT und geben Sie bei Bedarf das Passwort 0000 ein. Bei erfolgreicher Verbindung erscheint Linked BT auf dem Display.
Bedienung und Einstellungen
Das Gerät bietet verschiedene Modi (Tuner, AUX, Bluetooth, USB, SD). Die AMS-Funktion speichert automatisch die 18 stärksten Sender in den DAB-Bändern. Zum Zurücksetzen auf die Werkseinstellungen drücken Sie die Reset-Taste mit einem nicht-metallischen, spitzen Gegenstand für 5 Sekunden.
Sicherheitshinweise
- Bedienen Sie das Gerät nicht während der Fahrt.
- Stellen Sie die Lautstärke so ein, dass Außengeräusche weiterhin wahrnehmbar sind.
- Verwenden Sie nur Sicherungen mit der korrekten Amperezahl.
- Betriebstemperatur: 0°C bis +45°C.
Herstellerinformationen
Caliber Europe B.V.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten oder reagiert nicht.
Führen Sie einen Reset durch, indem Sie die Reset-Taste mit einem spitzen, nicht-metallischen Gegenstand für 5 Sekunden gedrückt halten.
Kein Ton oder schlechter Empfang.
Überprüfen Sie die Verkabelung der Lautsprecher und die korrekte Montage der DAB-Antenne sowie deren Stromversorgung (blau-weißes Kabel).
Bluetooth-Verbindung schlägt fehl.
Stellen Sie sicher, dass das Gerät im Bluetooth-Modus ist und das korrekte Passwort (0000) verwendet wird.
Vor der Verwendung
- Stellen Sie sicher, dass das Fahrzeug ein 12V-System mit negativer Masse hat.
- Verwenden Sie nur die mitgelieferten ISO-Anschlüsse.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und +45°C liegt.
- Prüfen Sie, ob die DAB-Antenne korrekt an der A-Säule montiert ist.
Technische Daten in der Praxis
- Spannungsversorgung
- DC 11 ~ 15 Volt (nur für 12V-Fahrzeuge).
- Lastimpedanz
- 4 bis 8 Ohm für Lautsprecher.
- USB/SD-Kapazität
- Unterstützt Speichermedien bis maximal 32GB.
Abbildungen und Diagramme
- Die ISO-Anschlussbelegung zeigt die korrekte Verkabelung für Lautsprecher (B1-B8) und Stromversorgung (A4-A8).
- Das DAB-Antennendiagramm zeigt die Platzierung an der A-Säule und den Anschluss an das 12V-Remote-Kabel.
Modellkompatibilität
- Nur für 12V-Fahrzeuge mit negativer Masse geeignet.
- USB-Anschluss dient nicht zum Aufladen von Geräten.
