Bedienungsanleitung für VEVOR Solarmodul 100W / 200W / 400W

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation und den Betrieb der VEVOR Solarmodule (Modelle 100W, 200W, 400W). Es ist wichtig, vor der Inbetriebnahme alle Anweisungen sorgfältig zu lesen, um Verletzungen und Schäden zu vermeiden. Das Produkt ist für den Einsatz in 12V-Systemen vorgesehen.

Sicherheitshinweise

• Verwenden Sie das Produkt nicht weiter, wenn es stark beschädigt ist, da dies zu Stromschlägen führen kann.
• Das Modul darf nicht zerlegt oder umgebaut werden.
• Platzieren Sie keine Metallgegenstände zwischen dem Solarmodul und dem zu ladenden Gerät (Brandgefahr).
• Trennen Sie das Solarmodul und das angeschlossene Gerät sofort bei Unfällen.
• Trennen Sie bei der Reinigung des Moduls immer das Adapterkabel und das angeschlossene Gerät.
• Installationsarbeiten dürfen nicht während eines Gewitters durchgeführt werden.
• Stellen Sie sicher, dass die Plus- und Minuspole korrekt angeschlossen sind, um Kurzschlüsse zu vermeiden.

Betriebsszenario und Verkabelung

Das Solarmodul wird in der Regel mit einem Laderegler und einer Batterie verbunden. Der Laderegler und das Batteriezubehör müssen separat erworben werden. Stellen Sie sicher, dass die Batteriespannung vor dem Anschluss an den Laderegler über 10,8V liegt. Die sichere Ladespannung der Batterie sollte unter 13,86V liegen.

Parallelschaltung

Für eine höhere Stromstärke können mehrere Solarmodule parallel geschaltet werden. Die Anleitung enthält spezifische Diagramme für die Parallelschaltung von 100W*2, 100W*4, 200W*2 und 400W*2 Modulen. Bitte beachten Sie, dass die für die Parallelschaltung benötigten Kabel vom Benutzer selbst erworben werden müssen.

Technische Daten

Die Solarmodule sind für den Betrieb in einem Temperaturbereich von -20 bis 65 °C ausgelegt und verfügen über die Schutzklasse IP65. Die genauen Werte für Leerlaufspannung, Kurzschlussstrom, Betriebsspannung und Betriebsstrom variieren je nach Modell (100W, 200W, 400W) und sind in den Tabellen der Anleitung aufgeführt.

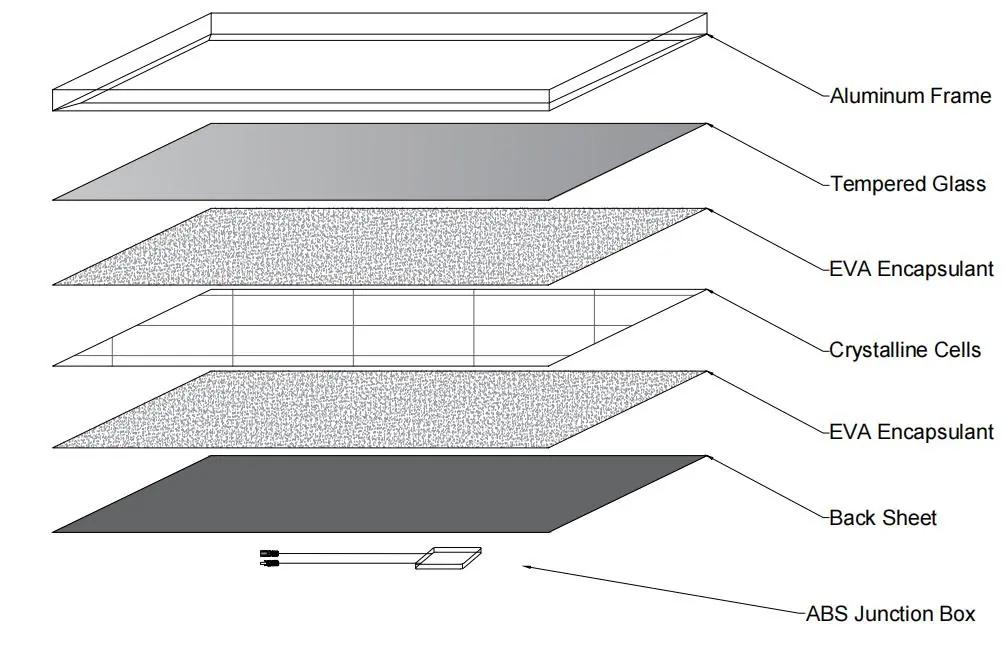

Aufbau des Solarmoduls

Das Modul besteht aus einem Aluminiumrahmen, gehärtetem Glas, EVA-Verkapselung, kristallinen Zellen, einer weiteren Schicht EVA-Verkapselung, einer Rückseitenfolie und einer ABS-Anschlussdose.

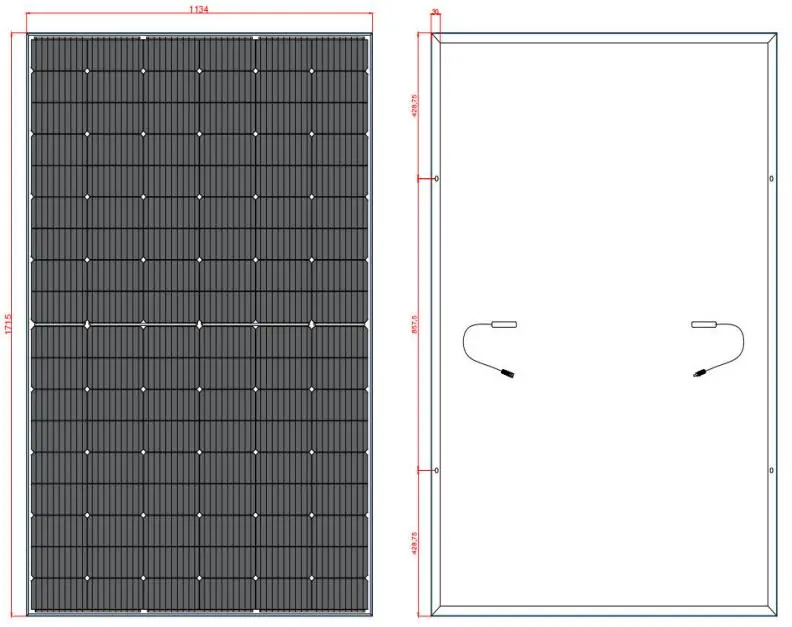

Abmessungen

Die Anleitung enthält detaillierte Maßzeichnungen für die Modelle 100W, 200W und 400W, die bei der Planung der Montage hilfreich sind.
