Bedienungsanleitung für VEVOR 100W Solarpanel

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das VEVOR 100W Solarpanel. Bitte lesen Sie die gesamte Anleitung vor der Inbetriebnahme sorgfältig durch, um Verletzungen oder Sachschäden zu vermeiden. Das Panel ist für den Einsatz in 12V-Systemen konzipiert und erfordert einen geeigneten Laderegler.

Sicherheitshinweise

• Nicht abdecken: Decken oder beschatten Sie das Panel während des Betriebs nicht, da dies zu Überhitzung und Brandgefahr führen kann.
• Nicht betreten: Stehen oder treten Sie nicht auf das Solarpanel.
• Umgebung: Verwenden Sie das Produkt nicht in der Nähe von Wasser, bei hoher Luftfeuchtigkeit oder Schnee. Der USB-Ladeanschluss ist nicht wasserdicht.
• Beschädigungen: Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder freiliegende Kabel aufweist.
• Metallgegenstände: Platzieren Sie keine Metallgegenstände zwischen dem Panel und dem zu ladenden Gerät.
• Abnormalitäten: Bei Rauch- oder Brandgeruch sofort das Panel vom Ladegerät trennen.

Installation und Montage

Befolgen Sie die Installationsanweisungen zur Befestigung des Panels. Verwenden Sie keine Klebstoffe, da diese keine zuverlässige Befestigungsmethode darstellen. Die Installation sollte in gut belüfteten Bereichen erfolgen und muss von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften durchgeführt werden.

Betrieb und Verkabelung

Für ein 12V-System ist ein externer Laderegler erforderlich. Stellen Sie sicher, dass die Batteriespannung vor dem Anschluss an den Laderegler über 10,8 Volt liegt. Die sichere Ladespannung der Batterie sollte unter 13,86 Volt liegen.

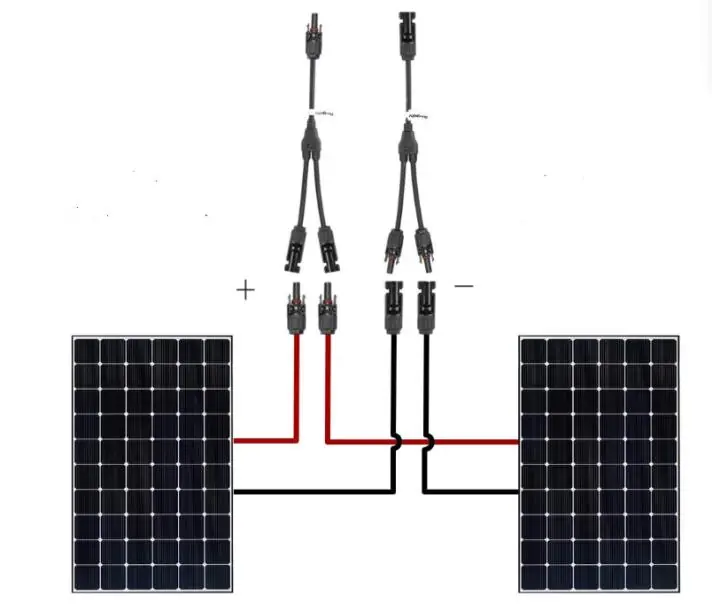

Parallelschaltung

Für eine höhere Leistung können zwei 100W-Panels parallel geschaltet werden. Verwenden Sie hierfür die entsprechenden Y-Adapterkabel, um die Plus- und Minuspole korrekt zu verbinden.

Technische Daten

• Modell: 100W
• Nennleistung: 100W

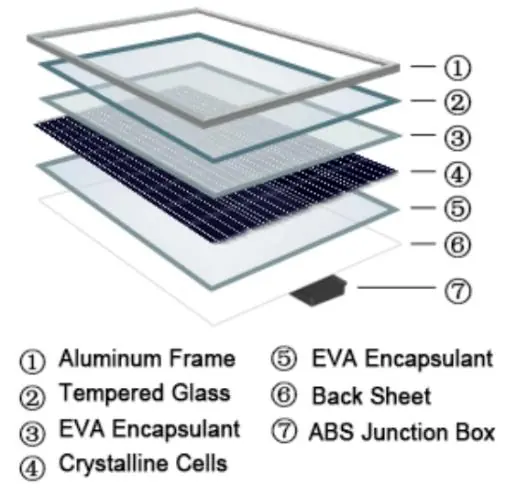

• Solarzelle: Monokristallin
• Leerlaufspannung (Voc): 21,3V DC
• Kurzschlussstrom (Isc): 6,1A
• Betriebsspannung: 18V DC (mit Regler, kompatibel mit 12V)
• Arbeitsstrom: 5,8A

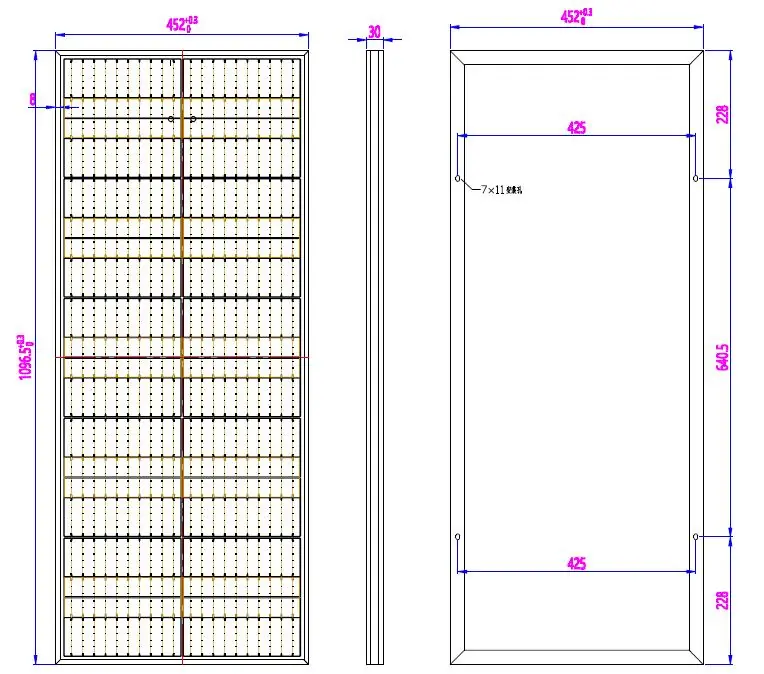

• Abmessungen: 1095 x 450 x 29 mm

Wartung und Entsorgung

Reinigen Sie das Panel regelmäßig. Trennen Sie vor der Reinigung unbedingt das Adapterkabel und das zu ladende Gerät. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU und muss getrennt vom Hausmüll bei einer entsprechenden Sammelstelle für Elektro- und Elektronikaltgeräte entsorgt werden.
