Bedienungsanleitung für Vevor Solarpanel S100 / S400
Schnelle Anleitung für das Vevor Solarpanel S100 und S400. Erfahren Sie mehr über den Anschluss, die Sicherheitshinweise, Parallelschaltung und die technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Vevor Solarpanels der Modelle S100 und S400. Es umfasst Sicherheitshinweise, Anschlussmöglichkeiten, technische Daten und Wartungsinformationen. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- Verwenden Sie das Produkt nicht nach starken Stößen oder Verformungen, da dies zu Stromschlägen führen kann.
- Das Produkt darf nicht zerlegt oder umgebaut werden.
- Legen Sie keine Metallgegenstände zwischen das Panel und das zu ladende Gerät (Brandgefahr).
- Trennen Sie vor der Reinigung des Panels das Adapterkabel und das zu ladende Gerät.
- Halten Sie das Produkt von Kindern fern.
- Stellen Sie sicher, dass der Installationsort frei von Hindernissen und gut beleuchtet ist.
- Die Installation bei Gewitter ist untersagt.
- Achten Sie auf die korrekte Verbindung der Plus- und Minuspole, um Kurzschlüsse zu vermeiden.
Betrieb und Anschluss
Platzieren Sie das Solarpanel in der Sonne und verwenden Sie das entsprechende Kabel, um das zu ladende Gerät anzuschließen und die Stromversorgung zu gewährleisten.
Parallelschaltung
Es ist möglich, zwei Panels parallel zu schalten, um die Leistung zu erhöhen. Beachten Sie, dass die für die Parallelschaltung benötigten Kabel separat erworben werden müssen.
Technische Daten
Die Modelle S100 und S400 unterscheiden sich in ihrer Nennleistung (100W bzw. 400W). Beide Modelle verfügen über MC4-Anschlüsse und sind für den Einsatz in Reihe oder parallel geeignet. Das S100 hat eine Schutzart von IP67, das S400 von IP65.
Aufbau

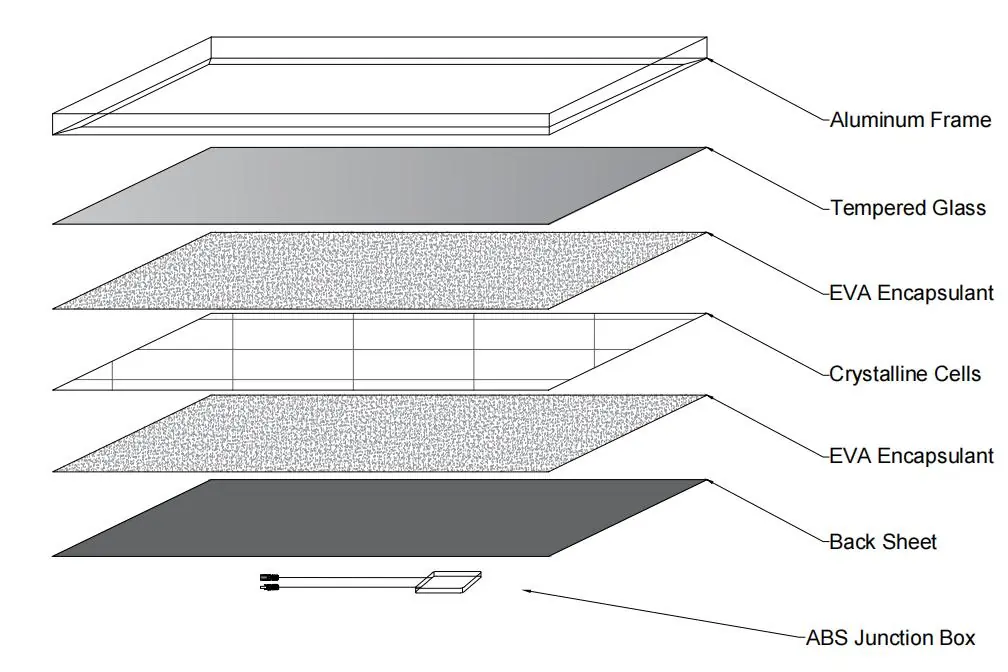

Das Panel besteht aus einem Aluminiumrahmen, gehärtetem Glas, EVA-Verkapselung, kristallinen Zellen, einer Rückfolie und einer ABS-Anschlussdose.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Keine Stromversorgung
Prüfen Sie die Ausrichtung zur Sonne, die Kabelverbindungen und ob das angeschlossene Gerät kompatibel ist.
Kurzschlussgefahr
Stellen Sie sicher, dass Plus- und Minuspol korrekt verbunden sind und keine Metallgegenstände die Verbindung stören.
Beschädigung des Panels
Verwenden Sie das Produkt nicht weiter, wenn es starke Stöße erhalten hat oder verformt ist.
Vor der Verwendung
- Installationsort auf Hindernisse prüfen.
- Sicherstellen, dass der Standort gut beleuchtet ist.
- Stabilität der Halterung prüfen.
- Isolierung der Kabel und Zuverlässigkeit der Verbindungen kontrollieren.
- Sicherstellen, dass das Panel bei Gewitter nicht installiert wird.
Technische Daten in der Praxis
- Nennleistung
- Die maximale Ausgangsleistung des Panels unter Standardbedingungen (100W oder 400W).
- Leerlaufspannung
- Die Spannung des Panels, wenn keine Last angeschlossen ist (22V für S100, 37.8V für S400).
Abbildungen und Diagramme

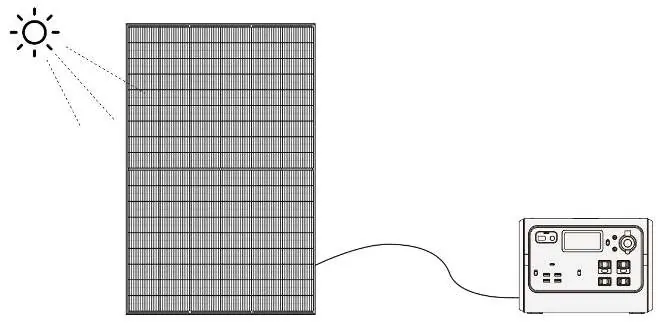

- Das Anschlussdiagramm zeigt die Verbindung des Panels mit einem Ladegerät.
- Die Parallelschaltpläne veranschaulichen, wie zwei Panels (100W oder 400W) kombiniert werden können.
Modellkompatibilität
- Die Panels können in Reihe oder parallel geschaltet werden.
- Für die Parallelschaltung benötigte Kabel müssen separat erworben werden.
