Bedienungsanleitung für Vevor Solarpanel 100W
Erfahren Sie, wie Sie das Vevor 100W Solarpanel sicher installieren und anschließen. Diese Anleitung enthält technische Daten, Sicherheitshinweise und Schaltpläne für 12V-Systeme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Vevor 100W Solarpanel ist für den Einsatz in 12V-Systemen konzipiert. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu beachten, um Verletzungen oder Schäden am Gerät zu vermeiden. Das Panel ist für den Außenbereich geeignet, jedoch ist der USB-Anschluss nicht wasserdicht.
Sicherheitshinweise
- Trennen Sie das Panel sofort bei Brandgeruch oder Rauchentwicklung.
- Der USB-Ladeanschluss ist nicht wasserdicht; schützen Sie ihn vor Feuchtigkeit.
- Das Panel darf nicht gebogen, betreten oder mit schweren Gegenständen belastet werden.
- Installationen müssen von qualifiziertem Personal gemäß lokalen Vorschriften durchgeführt werden.
- Decken Sie das Panel während des Betriebs nicht ab, um Überhitzung zu vermeiden.

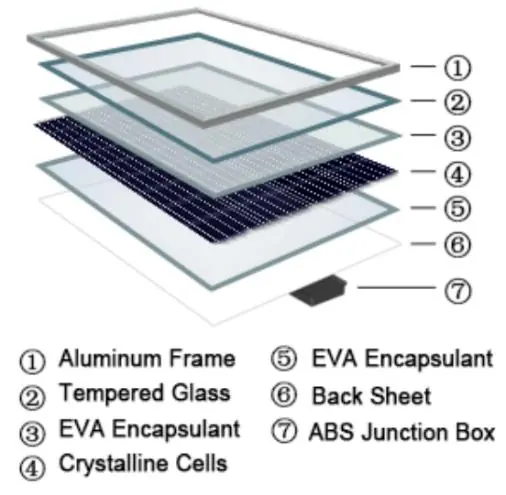

Technische Daten
- Modell: 100W
- Zelltyp: Monokristallin
- Nennleistung: 100W
- Leerlaufspannung: 21.3V DC
- Betriebsspannung: 18V (mit Laderegler, kompatibel mit 12V-Systemen)
- Kurzschlussstrom: 6.1A

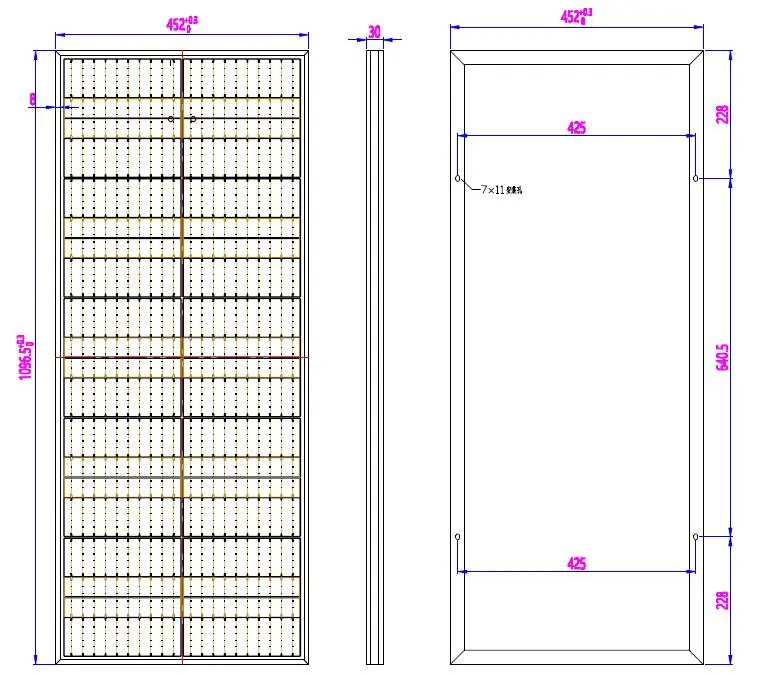

- Abmessungen: 1095 x 450 x 29 mm
Installation und Betrieb
Für den Betrieb in einem 12V-System benötigen Sie einen externen Laderegler, eine 12V-Batterie und entsprechende Lasten. Stellen Sie sicher, dass die Batteriespannung vor dem Anschluss an den Laderegler über 10,8V liegt.
Parallelschaltung
Um die Leistung auf 200W zu erhöhen, können zwei 100W-Panels parallel geschaltet werden. Verwenden Sie hierfür die entsprechenden Y-Adapterkabel, um die Plus- und Minuspole korrekt zu verbinden.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Keine Ladung
Prüfen Sie die Ausrichtung zur Sonne und die Kabelverbindungen zum Laderegler.
Überhitzung
Decken Sie das Panel nicht ab und vermeiden Sie direkte Hitzequellen oder Abdeckungen.
USB-Port defekt
Stellen Sie sicher, dass keine Flüssigkeit in den Port eingedrungen ist.
Vor der Verwendung
- Prüfen Sie das Panel auf sichtbare Beschädigungen.
- Stellen Sie sicher, dass die Batterie über 10,8V Spannung hat.
- Verwenden Sie einen geeigneten Laderegler für 12V-Systeme.
- Stellen Sie sicher, dass die Verkabelung korrekt und fest sitzt.
Technische Daten in der Praxis
- Nennleistung
- 100W maximale Ausgangsleistung unter Standardbedingungen.
- Leerlaufspannung
- 21.3V DC, die Spannung ohne Last.
- Betriebsspannung
- 18V, optimiert für das Laden von 12V-Batterien über einen Regler.
Abbildungen und Diagramme
- Schaltplan 12V-System: Zeigt die Verbindung von Solarpanel, Laderegler, Batterie und Last.

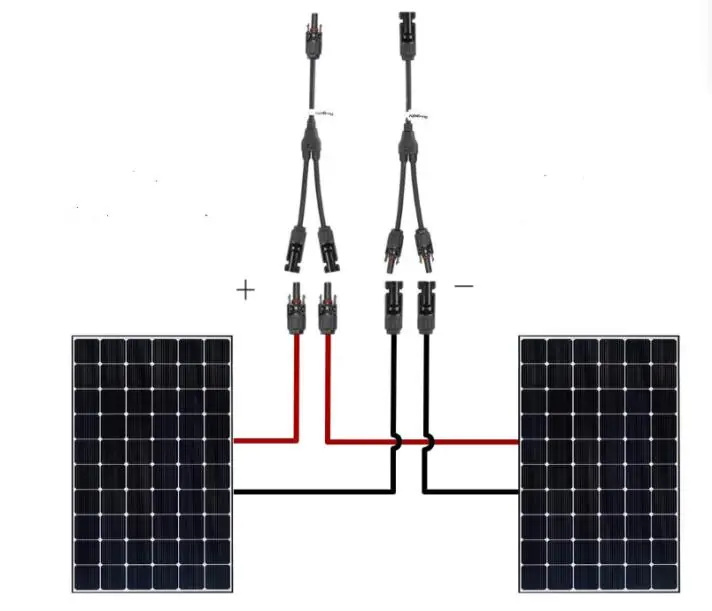

- Parallelschaltung: Zeigt, wie zwei 100W-Panels für 200W Leistung verbunden werden.
Modellkompatibilität
- Kompatibel mit 12V-Batteriesystemen.
- Erfordert einen externen Laderegler für den Batteriebetrieb.
