Bedienungsanleitung Bosch GDS Professional 18V-400 Schlagschrauber
Schnellstartanleitung und Bedienungshinweise für den Bosch GDS Professional 18V-400 Akku-Schlagschrauber. Erfahren Sie alles über die ABR-Funktion, Drehmomenteinstellungen, Wartung und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GDS Professional 18V-400 ist ein Akku-Schlagschrauber zum Eindrehen und Lösen von Schrauben und Muttern. Er verfügt über eine ABR-Funktion (Auto Bolt Release), die das Gerät beim Lösen von Muttern automatisch abschaltet. S. 7, 8
Wichtigste Schritte
- ABR-Funktion aktivieren: Drücken Sie die ABR-Taste (6). Die LED (7) leuchtet bei aktiver Funktion. S. 8
- Drehrichtung ändern: Betätigen Sie den Drehrichtungsumschalter (8). S. 8
Erste Inbetriebnahme
- Akku laden, in das Gerät einschieben, Drehrichtung wählen und Ein-/Ausschalter betätigen. S. 7, 8
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigen Sie regelmäßig die Lüftungsschlitze und halten Sie das Gerät sauber. S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennspannung | 18 V | Betriebsspannung des Akkus | S. 7 |
| Max. Drehmoment | 400 Nm | Maximales Anzugsdrehmoment | S. 7 |
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6
- Technische Daten S. 7
- Bedienung S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Bedienung und Wartung des Akku-Schlagschraubers Bosch GDS Professional 18V-400. Das Gerät ist für das Eindrehen und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern innerhalb der angegebenen Abmessungen konzipiert. Achten Sie besonders auf die ABR-Funktion (Auto Bolt Release), die das automatische Abschalten beim Lösen von Muttern ermöglicht.
Produktbeschreibung
Die wichtigsten Bedienelemente des Geräts sind:
- (1) Werkzeugaufnahme: Zur Aufnahme von Steckschlüsseln.
- (6) ABR-Taste: Zum Aktivieren/Deaktivieren der automatischen Abschaltfunktion.
- (8) Drehrichtungsumschalter: Zum Wechseln der Drehrichtung.
- (9) Ein-/Ausschalter: Zur stufenlosen Drehzahlregelung.
- (10) PowerLight: Beleuchtung des Arbeitsbereichs.
Inbetriebnahme
Setzen Sie den Drehrichtungsumschalter (8) in die Mittelstellung, um das Gerät vor unbeabsichtigtem Einschalten zu schützen. Schieben Sie den geladenen Akku (4) von vorne in den Fuß des Elektrowerkzeugs, bis er sicher eingerastet ist.
Bedienung
Die Drehzahl lässt sich durch unterschiedlich starkes Drücken des Ein-/Ausschalters (9) stufenlos regeln. Die ABR-Funktion (Auto Bolt Release) schaltet das Gerät automatisch ab, sobald die Mutter gelöst ist, um ein Herunterfallen zu verhindern. Aktivieren Sie diese Funktion über die ABR-Taste (6); die LED (7) leuchtet bei aktiver Funktion.
Wartung und Pflege
Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Entfernen Sie den Akku vor allen Arbeiten am Gerät (z. B. Wartung, Werkzeugwechsel) sowie bei Transport und Lagerung. Halten Sie das Gerät und die Lüftungsschlitze stets sauber, um ein sicheres Arbeiten zu gewährleisten.
Sicherheitshinweise
Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Tragen Sie bei der Arbeit stets eine persönliche Schutzausrüstung, insbesondere einen Augenschutz.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Akku geladen und korrekt eingesetzt ist. Stellen Sie sicher, dass der Drehrichtungsumschalter nicht in der Mittelstellung steht.
Geringes Drehmoment
Prüfen Sie die Schlagdauer. Das maximale Drehmoment wird nach 6-10 Sekunden Schlagdauer erreicht.
Akku entlädt sich schnell
Dies deutet auf einen verschlissenen Akku hin, der ersetzt werden muss.
Vor der Verwendung
- Akku vollständig aufladen.
- Drehrichtungsumschalter auf die gewünschte Richtung prüfen.
- Einsatzwerkzeug sicher in der Werkzeugaufnahme befestigen.
- Arbeitsbereich auf verborgene Leitungen prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Drehmoment
- 400 Nm, abhängig von der Schlagdauer und dem Schraubfall.
- Werkzeugaufnahme
- 1/2 Zoll Außenvierkant.
- Leerlaufdrehzahl
- 0–2500 min⁻¹.
Abbildungen und Diagramme

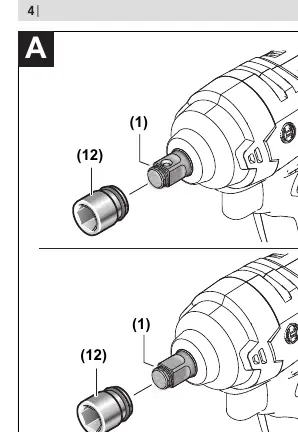

- Abbildung A: Werkzeugwechsel (Einsetzen des Steckschlüssels).
- Abbildung B: Drehrichtungsumschalter (Rechtslauf zum Eindrehen, Linkslauf zum Lösen).
- Abbildung C: ABR-Taste und LED-Anzeige.
Modellkompatibilität
- Kompatibel mit Bosch GBA 18V und ProCORE18V Akkus.
- Verwenden Sie nur die in den technischen Daten aufgeführten Ladegeräte.
