Ersatzteilliste für Bosch GDS 18V-780 Schlagschrauber
Detaillierte Explosionszeichnung und Ersatzteilübersicht für den Bosch GDS 18V-780 Schlagschrauber. Enthält wichtige Anzugsdrehmomente für die Montage.
PDF-Quelle: SL · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Wichtige Informationen zur Ersatzteilliste
Dieses Dokument enthält eine detaillierte Explosionszeichnung des Bosch GDS 18V-780 Schlagschraubers. Es dient primär der Identifikation von Ersatzteilen und der korrekten Montage der Gehäuseschrauben.

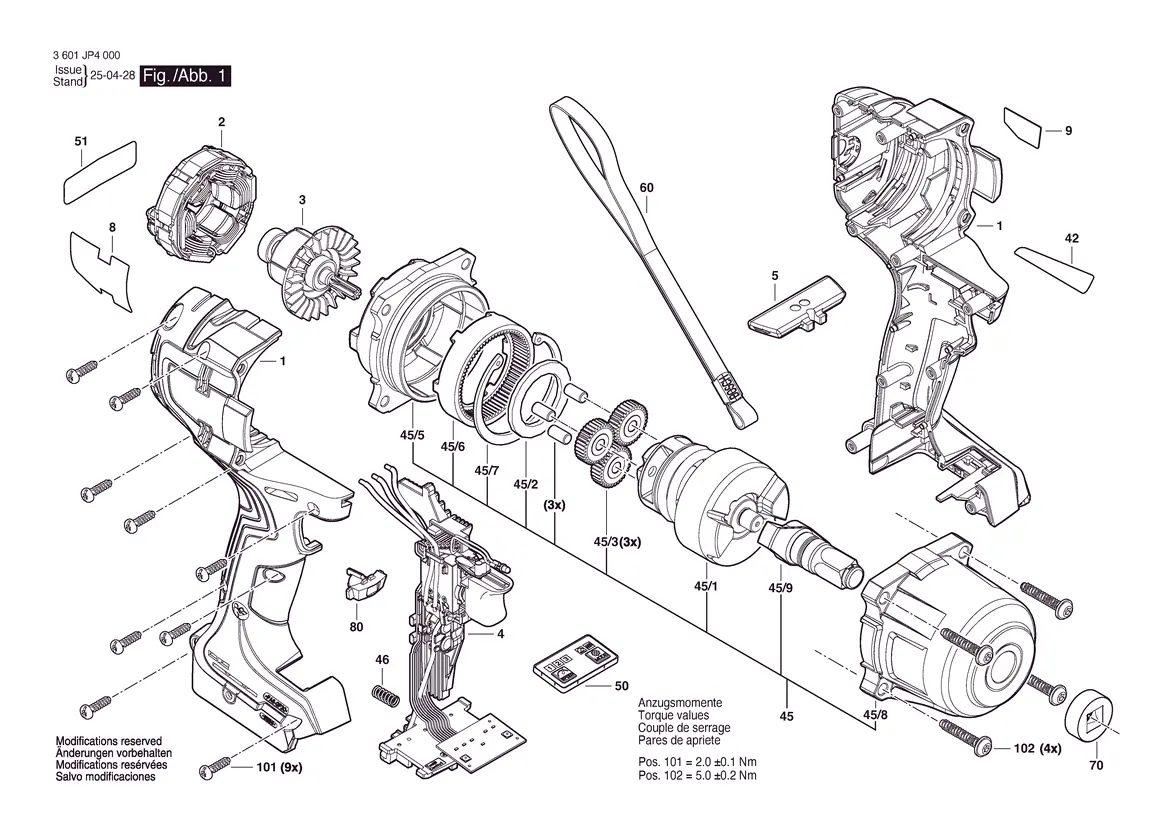

Explosionszeichnung
Die Zeichnung auf Seite 2 stellt die interne Struktur des Geräts dar. Sie hilft bei der Demontage und dem Zusammenbau, indem sie die Position der einzelnen Komponenten (z. B. Motor, Getriebe, Gehäuse) visualisiert.
Technische Daten für die Montage
Bei der Montage des Geräts sind die spezifischen Anzugsdrehmomente für die Schrauben zu beachten:
- Pos. 101: 2.0 ±0.1 Nm
- Pos. 102: 5.0 ±0.2 Nm
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die interne Struktur des Schlagschraubers und die Position der einzelnen Bauteile.
