Bedienungsanleitung Bosch GDS 18V-350 Akku-Drehschrauber
Schnelle Anleitung für den Bosch GDS 18V-350 Akku-Drehschrauber. Erfahren Sie alles über Montage, Bedienung, ABR-Modus, Sicherheit und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bosch GDS 18V-350 ist ein Akku-Drehschrauber zum Eindrehen und Lösen von Schrauben und Muttern. S. 7
Wichtigste Schritte
- Akku einsetzen S. 8
- Drehrichtung einstellen S. 9
Probleme und Lösungen
ABR-Modus funktioniert nicht
Stellen Sie sicher, dass das Gerät auf Linkslauf eingestellt ist und die Schraube/Mutter noch fest sitzt.
S. 9Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Lüftungsschlitze regelmäßig reinigen S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Anziehdrehmoment | 350 Nm | Maximale Kraft | S. 7 |
Wo es im PDF steht

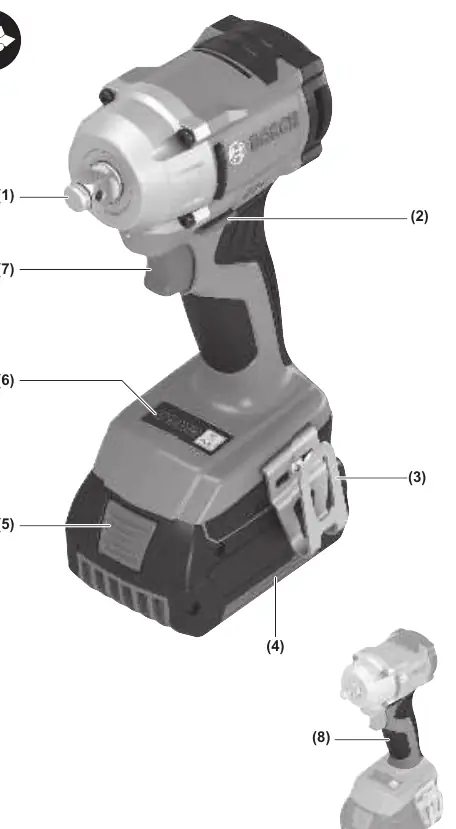

- Produktübersicht S. 3
- Technische Daten S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für den Bosch GDS 18V-350 Akku-Drehschrauber. Es enthält wichtige Anweisungen für den sicheren Betrieb, die Wartung und die Fehlerbehebung. Der GDS 18V-350 ist für das Eindrehen und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern konzipiert.
Produktbeschreibung
Der GDS 18V-350 ist ein leistungsstarker Akku-Drehschrauber. Er verfügt über eine Benutzeroberfläche zur Geschwindigkeitsvorwahl und zur Aktivierung des ABR-Modus (Auto Bolt Release). Die Drehrichtung ist umschaltbar.
Montage und Inbetriebnahme
Vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) muss der Akku entnommen werden, um ein unbeabsichtigtes Einschalten zu verhindern.
- Akku einsetzen: Schieben Sie den geladenen Akku in die Aufnahme, bis er hörbar einrastet.
- Werkzeugwechsel: Schieben Sie das Einsatzwerkzeug (z.B. Steckschlüssel) auf den Vierkant des Werkzeughalters. Stellen Sie sicher, dass es fest sitzt.
Bedienung
Die Drehrichtung kann mit dem Drehrichtungsumschalter geändert werden. Dies ist nicht möglich, während der Ein-/Ausschalter gedrückt wird.
- Rechtslauf: Zum Eindrehen von Schrauben und Festziehen von Muttern.
- Linkslauf: Zum Lösen von Schrauben und Muttern.
ABR-Modus (Auto Bolt Release)
Der ABR-Modus stoppt das Werkzeug automatisch, sobald die Mutter oder Schraube gelöst ist, um ein Herunterfallen zu verhindern. Er funktioniert nur im Linkslauf und wenn die Schraube/Mutter noch fest sitzt.
Wartung und Pflege
Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Ein übermäßiges Ansammeln von Metallstaub kann zu elektrischen Gefahren führen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Akku prüfen, ob er geladen und korrekt eingesetzt ist.
ABR-Modus funktioniert nicht
Stellen Sie sicher, dass das Gerät auf Linkslauf eingestellt ist und die Schraube/Mutter noch fest sitzt.
Vor der Verwendung
- Akku vollständig laden
- Passendes Einsatzwerkzeug wählen
- Drehrichtung prüfen
- Sicherer Stand und Balance
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Max. Anziehdrehmoment
- Maximale Kraft beim Festziehen (350 Nm)
- Leerlaufdrehzahl
- Geschwindigkeit ohne Last
Abbildungen und Diagramme
- Abbildung A: Werkzeugwechsel am Vierkant
- Abbildung B: Benutzeroberfläche mit Geschwindigkeitsanzeige und ABR-Modus
- Abbildung C: Drehrichtungsumschalter
Modellkompatibilität
- Kompatibel mit Bosch GBA 18V und ProCORE18V Akkus
