Bedienungsanleitung für Bosch GDR | GDS | GDX Professional Akku-Schlagschrauber

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Bosch Akku-Schlagschrauber der Serien GDR, GDS und GDX Professional (14,4 V-LI und 18 V-LI). Das Gerät ist für das Ein- und Lösen von Schrauben sowie das Anziehen und Lösen von Muttern konzipiert. Beachten Sie vor der ersten Inbetriebnahme, dass der Akku vollständig geladen werden muss.

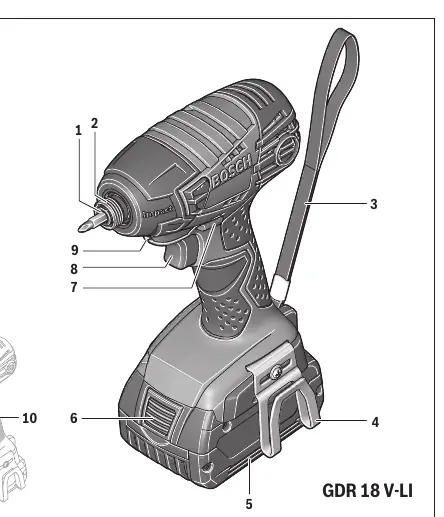

Produktübersicht

Die wesentlichen Bedienelemente umfassen:

• Werkzeugaufnahme
• Verriegelungshülse
• Drehrichtungsumschalter
• Ein-/Ausschalter
• PowerLight (Arbeitsleuchte)
• Akku-Entriegelungstaste

Montage und Inbetriebnahme

Akku laden: Verwenden Sie nur die in der Zubehörliste aufgeführten Ladegeräte. Der Akku ist bei Lieferung teilgeladen. Laden Sie ihn vor dem ersten Gebrauch vollständig auf.

Akku einsetzen: Schieben Sie den geladenen Akku von vorne in den Fuß des Elektrowerkzeugs, bis er sicher verriegelt ist.

Bedienung

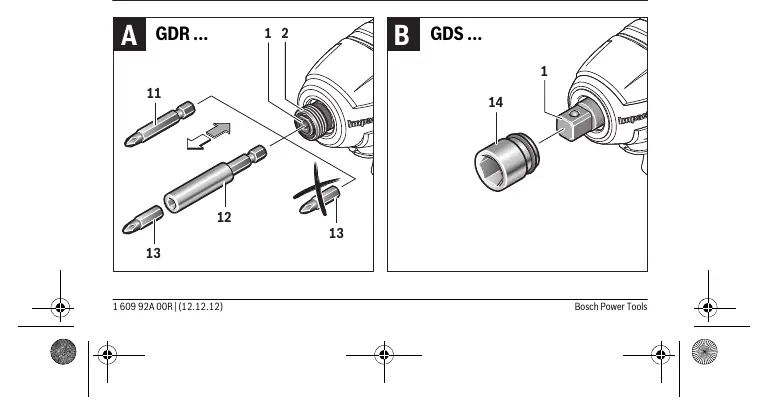

Werkzeugwechsel:

• GDR: Ziehen Sie die Verriegelungshülse nach vorne, führen Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme ein und lassen Sie die Hülse los.

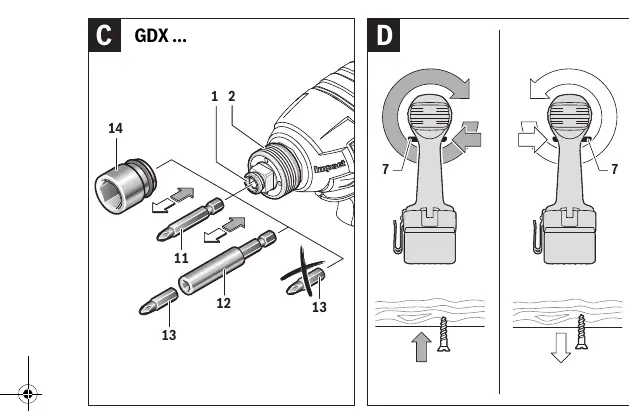

• GDS/GDX: Schieben Sie das Einsatzwerkzeug auf den Vierkant der Werkzeugaufnahme.

Drehrichtung einstellen: Nutzen Sie den Drehrichtungsumschalter. Stellen Sie ihn zur Sicherung gegen unbeabsichtigtes Einschalten in die Mittelstellung.

Ein-/Ausschalten: Drücken Sie den Ein-/Ausschalter und halten Sie ihn gedrückt. Die Drehzahl ist variabel steuerbar, je nachdem, wie weit der Schalter gedrückt wird.

Arbeitshinweise

Das Drehmoment hängt von der Schlagdauer ab. Das maximale Drehmoment wird nach einer Schlagdauer von 6–10 Sekunden erreicht. Prüfen Sie das tatsächlich erreichte Anziehdrehmoment immer mit einem Drehmomentschlüssel. Bei Schraubfällen mit hartem, federndem oder weichem Sitz variiert das erforderliche Drehmoment.

Wartung und Reinigung

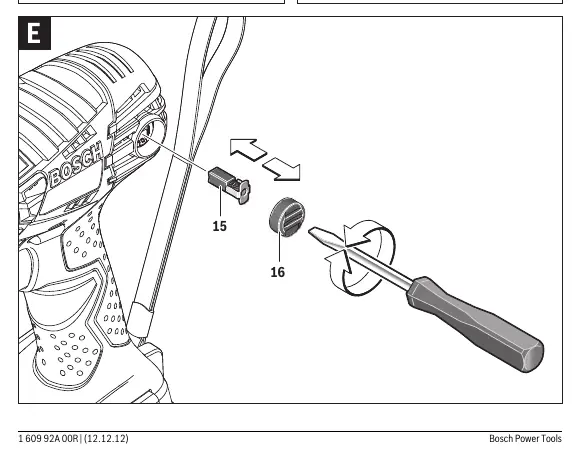

Entfernen Sie vor allen Arbeiten am Gerät (Wartung, Werkzeugwechsel etc.) sowie bei Transport und Lagerung den Akku. Halten Sie das Gerät und die Lüftungsschlitze sauber. Überprüfen Sie die Kohlebürsten alle 2–3 Monate und ersetzen Sie diese bei Bedarf durch Original-Ersatzteile von Bosch.

Sicherheitshinweise

Tragen Sie bei Arbeiten mit dem Schlagschrauber einen Gehörschutz. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Schützen Sie den Akku vor Hitze, Feuer, Wasser und Feuchtigkeit.
