Bedienungsanleitung Akku-Schlagschrauber Bosch GDS 18V-450 HC / 18V-450 PC

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Verwendung des Akku-Schlagschraubers Bosch GDS 18V-450 HC und GDS 18V-450 PC. Das Gerät ist für das Eindrehen und Lösen von Schrauben sowie zum Anziehen und Lösen von Muttern im angegebenen Abmessungsbereich bestimmt. Bei eingesetztem Bluetooth Low Energy Module können Daten und Einstellungen per Bluetooth-Funktechnologie übertragen werden.

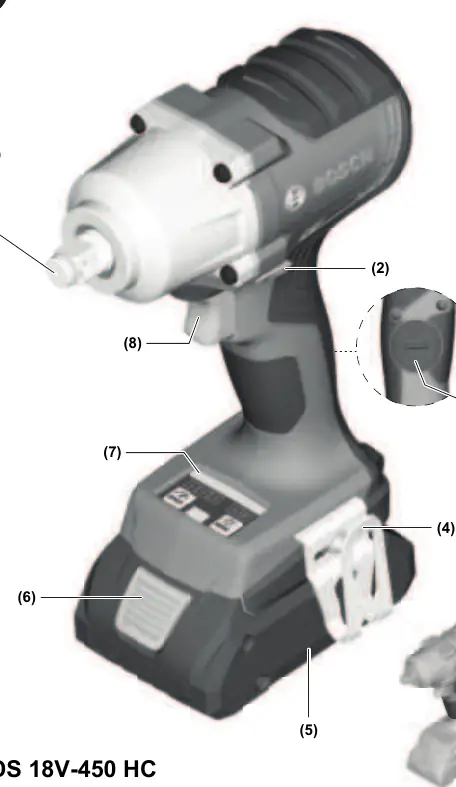

Produktbeschreibung

Das Gerät verfügt über eine Werkzeugaufnahme (1/2"), einen Drehrichtungsumschalter, einen Gurthalteclip und ein User Interface zur Steuerung von Drehzahl und Arbeitsmodus. Das User Interface umfasst eine Zustandsanzeige, eine Modusanzeige, eine Modustaste, ein Arbeitslicht sowie eine Taste und Anzeige zur Drehzahlvorwahl.

Montage

Vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel) muss der Akku entnommen werden. Zum Werkzeugwechsel wird das Einsatzwerkzeug auf den Vierkant der Werkzeugaufnahme geschoben. Beim GDS 18V-450 PC ist das Einsatzwerkzeug mit einem Pin gegen unbeabsichtigtes Lösen gesichert; zum Entnehmen muss dieser Pin mit einem Hilfswerkzeug eingedrückt werden.

Betrieb

Das Gerät arbeitet in zwei Phasen: Schrauben und Festziehen (Schlagwerk in Aktion). Das Schlagwerk setzt ein, sobald die Schraubverbindung festfährt und der Motor belastet wird. Die Drehrichtung wird über den Drehrichtungsumschalter eingestellt. Die Drehzahl/Schlagzahl lässt sich stufenlos über den Ein-/Ausschalter regulieren.

User Interface

Das User Interface dient zur Drehzahlvorwahl (3 Stufen) und zur Wahl der Arbeitsmodi (A und B). Über die Bosch Toolbox App können weitere Modi programmiert werden. Die Zustandsanzeige (LED) gibt Auskunft über den Status des Geräts (grün: OK, gelb: kritische Temperatur/Akku fast leer, rot: überhitzt/Akku leer, blau: Bluetooth-Verbindung).

Wartung und Reinigung

Reinigen Sie regelmäßig die Lüftungsschlitze des Elektrowerkzeugs. Halten Sie das Gerät und die Lüftungsschlitze sauber, um ein sicheres Arbeiten zu gewährleisten. Bei längerer Nichtbenutzung oder Defekt sind die Akkus gemäß den Entsorgungsvorschriften zu behandeln.
