Ersatzteilliste für Bosch GDS 18V-350 Schlagschrauber

Detaillierte Ersatzteilliste und Explosionszeichnungen für den Bosch GDS 18V-350 Schlagschrauber. Finden Sie alle Bauteile, Gehäusekomponenten und Zubehörteile mit den entsprechenden Ersatzteilnummern für Wartung und Reparatur.

PDF-Quelle: English · Zusammenfassung: Deutsch

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Explosionszeichnung des Schlagschraubers

Seite 1

Seite 2

Wichtige Informationen zur Ersatzteilliste

Dieses Dokument enthält die offizielle Ersatzteilliste und Explosionszeichnungen für den Bosch GDS 18V-350 Schlagschrauber (Produktnummer 3 601 JM5 020). Es dient als Referenz für die Identifikation von Bauteilen bei Wartungs- und Reparaturarbeiten.

Verwendung der Ersatzteilliste

Um das benötigte Ersatzteil zu finden, gehen Sie wie folgt vor:

Suchen Sie das entsprechende Bauteil in der Explosionszeichnung (Fig. 1 für das Gerät, Fig. 2 für Akkus und Ladegeräte).
Notieren Sie die Positionsnummer des Bauteils aus der Zeichnung.
Suchen Sie diese Nummer in der Spalte 'Item' der Ersatzteilliste.
In der Liste finden Sie die zugehörige Ersatzteilnummer und die genaue Bezeichnung des Bauteils.

Explosionszeichnungen

Die Zeichnungen bieten eine detaillierte Ansicht der internen Komponenten des Schlagschraubers, einschließlich Motor, Getriebe, Gehäuse und Schaltereinheit. Eine separate Zeichnung zeigt die kompatiblen Akku-Packs und Schnellladegeräte.

Wichtige Bauteile

Die Liste umfasst unter anderem folgende Hauptkomponenten:

Gehäusekomponenten: Gehäuse, Endkappe, HMI-Gehäuse.
Antriebseinheit: Stator, Schlagwerk (Striker), Getriebe (Planet Gear, Ring Gear).
Elektronik: Schalter, PCB (Leiterplatte), Kontaktträger.
Zubehör: Kompatible Schnellladegeräte (GAL 18V-40) und Akku-Packs.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen

Praktische Hilfe

Vor der Verwendung

Identifizieren Sie das korrekte Ersatzteil anhand der Explosionszeichnung.
Vergleichen Sie die Ersatzteilnummer mit der Liste.
Stellen Sie sicher, dass das Ersatzteil für die spezifische Produktnummer 3 601 JM5 020 geeignet ist.

Abbildungen und Diagramme

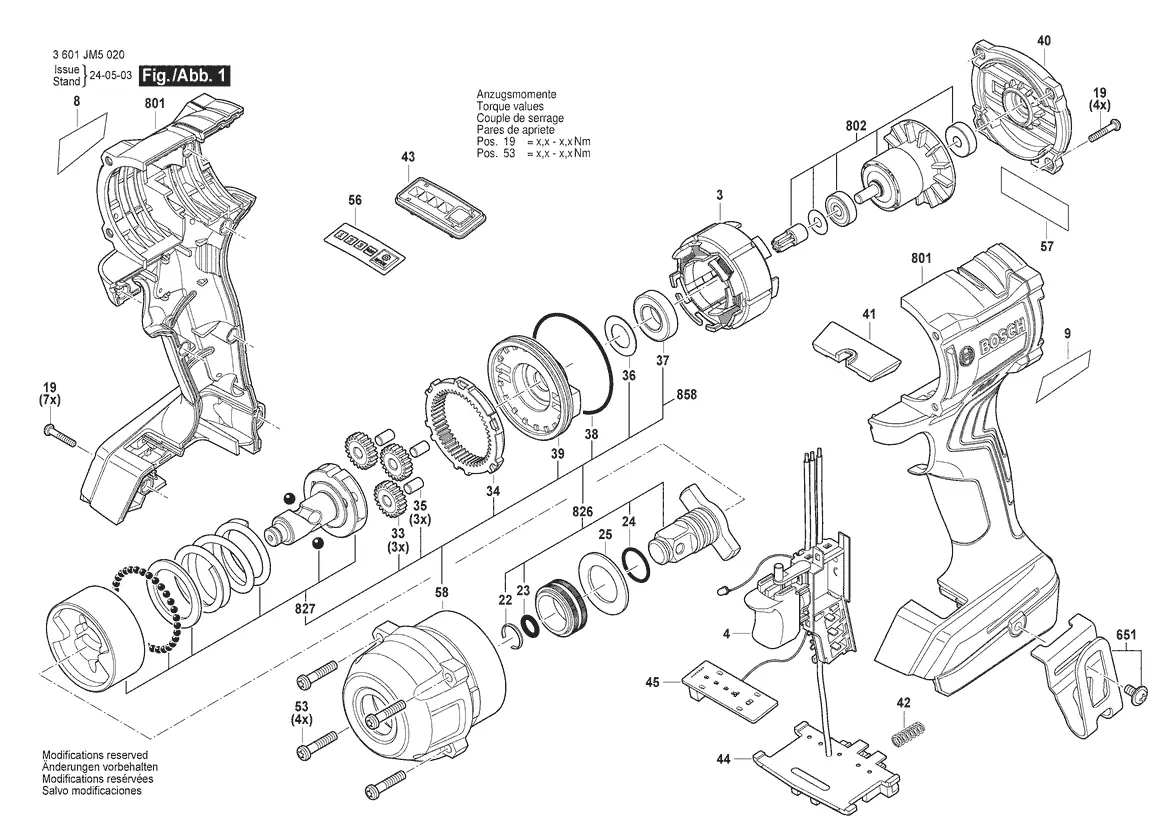

Fig. 1: Explosionszeichnung des Schlagschraubers mit Gehäuse, Getriebe und Motor.

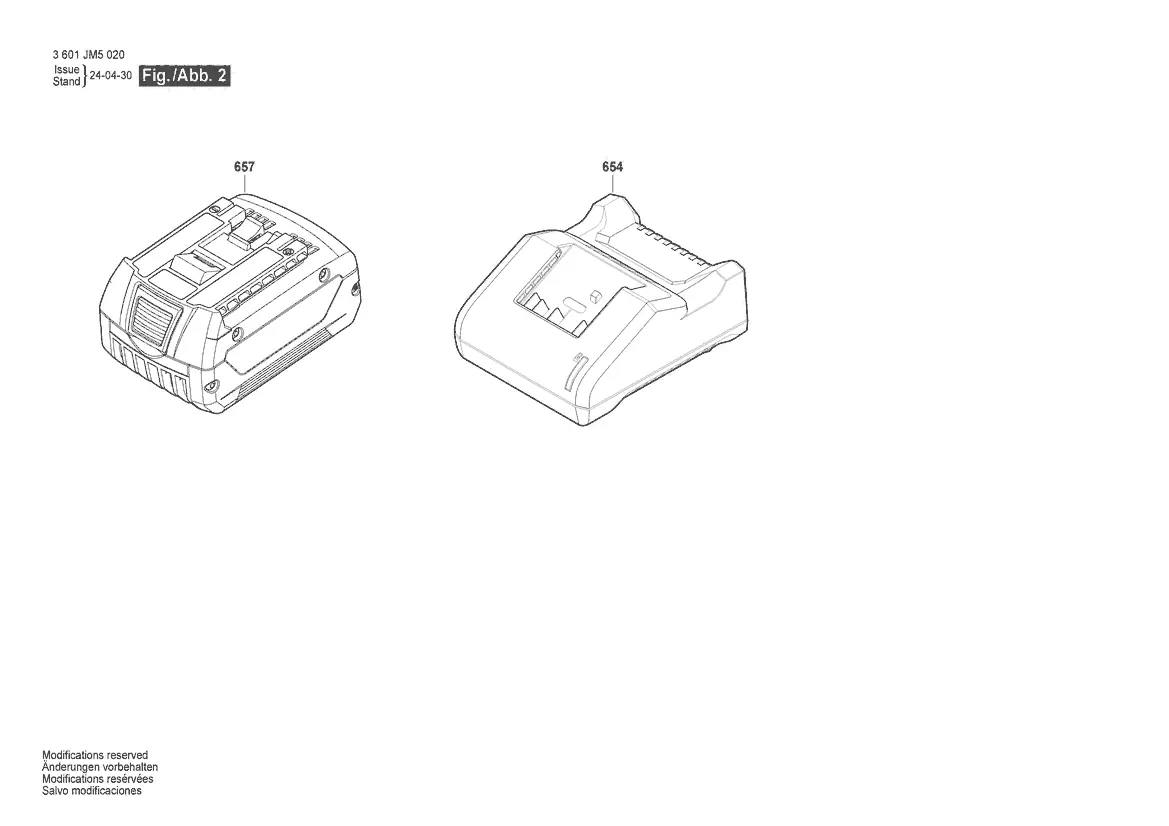

Fig. 2: Darstellung der kompatiblen Akkus und Ladegeräte.
