Bedienungsanleitung für Bosch Therm 4600 Compact In 20L Durchlauferhitzer
Erfahren Sie alles über den Bosch Therm 4600 Compact In 20L Durchlauferhitzer. Diese Anleitung enthält technische Daten, Installationsanforderungen, Mindestwasserdruck-Vorgaben und Details zur Opti Flow Technologie.
PDF-Quelle: español · Zusammenfassung: Deutsch
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationsrichtlinien für den Bosch Therm 4600 Compact In 20L Durchlauferhitzer. Das Gerät ist für die Warmwasserbereitung konzipiert und erfordert eine fachgerechte Installation unter Berücksichtigung der Gasart (Erdgas oder Flüssiggas) und der Wasserversorgung.
Technische Daten
- Kapazität: 20 l/min (bei Standardbedingungen).
- Nennleistung: 34,9 kW.
- Effizienz: 91 %.
- Abmessungen: 364 x 568 x 175 mm.
- Gewicht: 14 kg.
- Stromversorgung: 127V 60Hz (für Zündung und Steuerung).
- Gasarten: Erdgas oder Flüssiggas (LP).
Installation und Anforderungen
Für einen optimalen Betrieb ist die Einhaltung der Installationsbedingungen entscheidend:
- Wasserdruck: Die Höhe zwischen dem Wassertank und der höchsten Entnahmestelle muss mehr als 1,5 m betragen (entspricht 150 g/cm²). Bei unzureichendem Druck wird die Installation einer Druckerhöhungspumpe empfohlen.
- Mindestwerte: Der Mindestwasserdruck für die Aktivierung beträgt 0,15 kg/cm², der Mindestdurchfluss 2,2 l/min.
- Abgasführung: Das Gerät verfügt über ein geschlossenes Verbrennungssystem (RSF) mit erzwungenem Abzug. Es kann mit einem konzentrischen Abgasrohr (60/100 mm) oder mit einem Zubehör für getrennte Abgas- und Zuluftrohre installiert werden.
- Belüftung: Der Installationsort muss über eine ausreichende Belüftung verfügen.
Opti Flow Technologie
Der Therm 4600 ist mit der patentierten Opti Flow Technologie ausgestattet, die folgende Funktionen bietet:
- Intelligente Steuerung des integrierten Ventilators.
- Automatische Schätzung der Abgasrohrlänge.
- Erkennung von Hindernissen im Abgasrohr.
- Automatische Höhenanpassung (Kompensation des atmosphärischen Drucks).
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Gerät startet nicht
Prüfen Sie, ob der Mindestwasserdruck von 0,15 kg/cm² und der Mindestdurchfluss von 2,2 l/min erreicht werden.
Unzureichende Warmwasserleistung
Stellen Sie sicher, dass die Höhe zwischen Wassertank und höchster Entnahmestelle mindestens 1,5 m beträgt.
Vor der Verwendung
- Prüfen Sie die Gasart (Erdgas oder Flüssiggas).
- Stellen Sie sicher, dass eine Stromversorgung von 127V 60Hz vorhanden ist.
- Überprüfen Sie, ob der Wasserdruck mindestens 0,15 kg/cm² beträgt.
- Stellen Sie sicher, dass der Installationsort gut belüftet ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

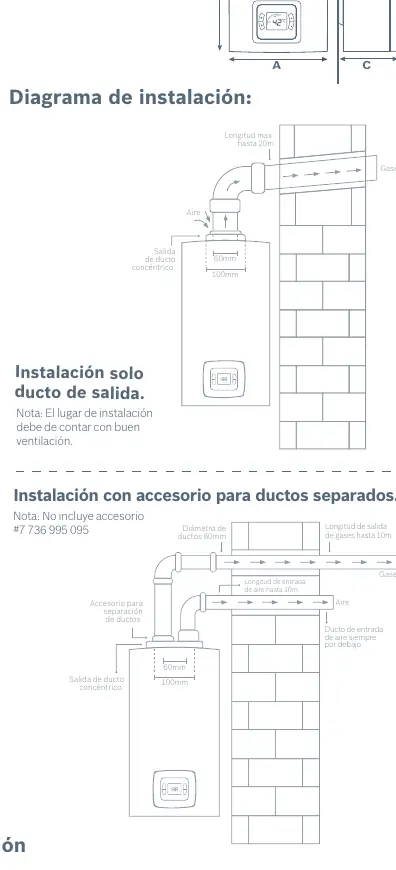

- Das Installationsdiagramm zeigt die korrekte Anordnung der Abgasführung (konzentrisch 60/100mm).
