Bedienungsanleitung für Blaupunkt A-R G 01-E Antenne
Schnellstartanleitung und Installationshilfe für die Blaupunkt A-R G 01-E aktive Scheibenantenne. Erfahren Sie, wie Sie die Antenne korrekt montieren, anschließen und die Beleuchtung bedienen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Blaupunkt A-R G 01-E ist eine aktive Scheibenantenne für den AM/FM-Empfang. Wichtige Hinweise vorab: Die Antenne ist nicht für metallisierte (wärmeschutzbeschichtete) Scheiben geeignet. Das Klebepad haftet sofort bei Kontakt und kann nicht neu positioniert werden. Trennen Sie vor Beginn der Arbeiten den Minuspol der Batterie.
Montageposition
Wählen Sie die Montageposition gemäß den Abbildungen auf Seite 2. Achten Sie auf einen ausreichenden Abstand (ca. 60 mm) zu den Rändern der Scheibe, um eine optimale Platzierung zu gewährleisten.
Installation
Achten Sie beim Bohren darauf, keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) zu beschädigen. Verwenden Sie Kabeldurchführungen bei scharfen Kanten.
- Reinigen Sie die Scheibe gründlich an der gewählten Stelle.
- Bereiten Sie die Antenne vor.
- Kleben Sie die Antenne an der gewählten Stelle auf.
- Verlegen Sie das Antennenkabel in ausreichendem Abstand zu anderen Kabelbäumen, um Störungen zu vermeiden.
- Schließen Sie das Kabel an die 12V-Stromversorgung (Aut. Ant. +12V) und den HF-Anschluss an.
Bedienung

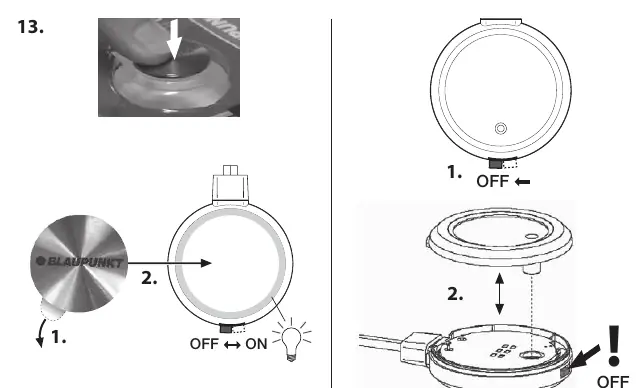

Die Antenne verfügt über eine zuschaltbare Beleuchtung, die die Funktion des Antennenverstärkers anzeigt. Diese kann am Gerät ein- oder ausgeschaltet werden.
Technische Daten
- Frequenzbereich: AM (0,15–6,2 MHz), FM (76–108 MHz)
- Spannung: +13,5 V
- Stromaufnahme: < 100 mA
- Impedanz: 50 Ohm
- Anschluss: DIN 41585
Herstellerinformationen
Blaupunkt
Praktische Hilfe
Typische Probleme
Antenne empfängt schlecht
Prüfen, ob die Scheibe metallisiert (wärmeschutzbeschichtet) ist; in diesem Fall ist die Antenne nicht geeignet.
Klebepad falsch platziert
Das Pad haftet sofort bei Kontakt und kann nicht neu positioniert werden. Achten Sie vor dem Aufkleben genau auf die Position.
Vor der Verwendung
- Minuspol der Batterie abklemmen.
- Scheibe auf Metallbeschichtung prüfen.
- Geeigneten Montageort gemäß Abbildung wählen.
- Kabelwege planen, um Störungen durch andere Kabelbäume zu vermeiden.
Technische Daten in der Praxis
- Frequenzbereich
- AM (0,15–6,2 MHz) und FM (76–108 MHz) für Radioempfang.
- Spannungsversorgung
- +13,5 V für den aktiven Antennenverstärker.
- Stromaufnahme
- Weniger als 100 mA.
Abbildungen und Diagramme
- Schaltplan zeigt den Anschluss an die 12V-Stromversorgung (Aut. Ant. +12V) und den HF-Antennenanschluss.
- Montagepositionen A und B zeigen den empfohlenen Abstand von ca. 60 mm zum Scheibenrand.
Modellkompatibilität
- Nicht für metallisierte (wärmeschutzbeschichtete) Scheiben geeignet.
