Bedienungsanleitung für Black Box PoE Media Converter LPS602A-MM850
Erfahren Sie, wie Sie den Black Box PoE Media Converter LPS602A-MM850 installieren und konfigurieren. Diese Anleitung enthält technische Daten, DIP-Schalter-Einstellungen und Installationsschritte.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Black Box PoE Media Converter wandelt Glasfaser- in Kupferverbindungen um und versorgt PoE-Geräte mit Strom. Er unterstützt Geschwindigkeiten von 10, 100 und 1000 Mbps. S. 2
Wichtigste Schritte
- Installation der Kabel S. 2
Erste Inbetriebnahme
- Stromversorgung anschließen S. 2
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- PD-Reset-Funktion S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | 0°C - 50°C | Zulässiger Temperaturbereich für den Betrieb | S. 4 |
| Abmessungen | 25.4 x 71.5 x 99 mm | Physische Größe des Geräts | S. 4 |
Wo es im PDF steht
- Übersicht und Installation S. 2
- Technische Spezifikationen S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Black Box PoE Media Converter dient der Umwandlung von Glasfaser- auf Kupferverbindungen und ermöglicht die Stromversorgung von PoE-Geräten (PSE-Controller). Das Gerät unterstützt automatisch Geschwindigkeiten von 10, 100 und 1000 Mbps. Bei einem Ausfall der Glasfaserverbindung kann die PoE-Stromversorgung für ca. 2 Sekunden unterbrochen werden, um das angeschlossene Gerät zurückzusetzen.
Installation
- Verbinden Sie das Glasfaserkabel mit dem Konverter und dem Glasfasernetzwerk. Achten Sie darauf, dass die Anschlüsse korrekt zugeordnet sind (Sende-Buchse zu Empfangs-Buchse).
- Schließen Sie ein UTP-Kabel vom TP-Netzwerkgerät an den RJ-45-Port des Konverters an.
- Schließen Sie das Netzteil an, um das Gerät einzuschalten. Überprüfen Sie, ob die Power-LED leuchtet. Die TP Act- und FX Act-LEDs sollten leuchten, wenn die Kabelverbindungen korrekt sind.

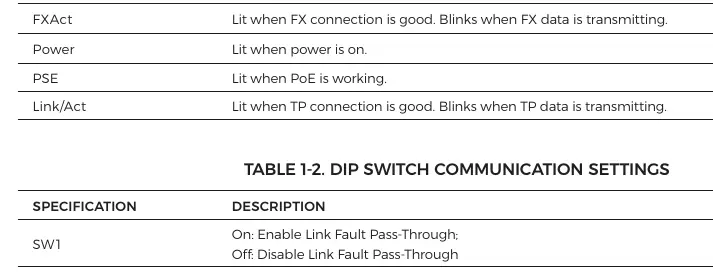

DIP-Schalter-Konfiguration
Das Gerät verfügt über DIP-Schalter zur Anpassung der Kommunikationseinstellungen:
- SW1: Ein: Link Fault Pass-Through aktivieren; Aus: Deaktivieren.
- SW2: Ein: Cut-Through (9K); Aus: Store and Forward.
- SW3: Ein: Flusssteuerung aktivieren; Aus: Deaktivieren.
- SW4: Ein: FX-Geschwindigkeit 100Mbps; Aus: FX-Geschwindigkeit 1000Mbps.
LED-Anzeigen
- FXAct: Leuchtet bei guter FX-Verbindung, blinkt bei Datenübertragung.
- Power: Leuchtet, wenn das Gerät eingeschaltet ist.
- PSE: Leuchtet, wenn PoE aktiv ist.
- Link/Act: Leuchtet bei guter TP-Verbindung, blinkt bei TP-Datenübertragung.
Technische Daten
- Anschlüsse: UTP (RJ-45), Glasfaser (SC), AC-Eingang.
- Betriebstemperatur: 0 bis 50 °C.
- Lagertemperatur: -40 bis +70 °C.
- Luftfeuchtigkeit: 5 bis 90 % (nicht kondensierend).
- Abmessungen: 25,4 x 71,5 x 99 mm.
- MTBF: 114.000 Stunden.
Praktische Hilfe
Typische Probleme
Keine Verbindung oder Datenübertragung
Überprüfen Sie die Glasfaserverbindung (TX/RX-Zuordnung) und stellen Sie sicher, dass das UTP-Kabel korrekt angeschlossen ist.
PoE-Gerät startet nicht
Stellen Sie sicher, dass das Netzteil korrekt angeschlossen ist und die PSE-LED leuchtet.
Vor der Verwendung
- Glasfaserkabel (passend für Multi- oder Single-Mode)
- Cat5 UTP-Kabel
- Stromversorgung prüfen
- DIP-Schalter gemäß Netzwerkanforderungen einstellen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Link Fault Pass-Through
- Ermöglicht die Weitergabe von Verbindungsfehlern zwischen den Schnittstellen.
- Cut-Through vs. Store and Forward
- Wählt die Methode der Paketverarbeitung (schnellere Weiterleitung vs. Fehlerprüfung).
- FX-Geschwindigkeit
- Einstellung der Übertragungsrate für den Glasfaseranschluss (100 oder 1000 Mbps).
Abbildungen und Diagramme

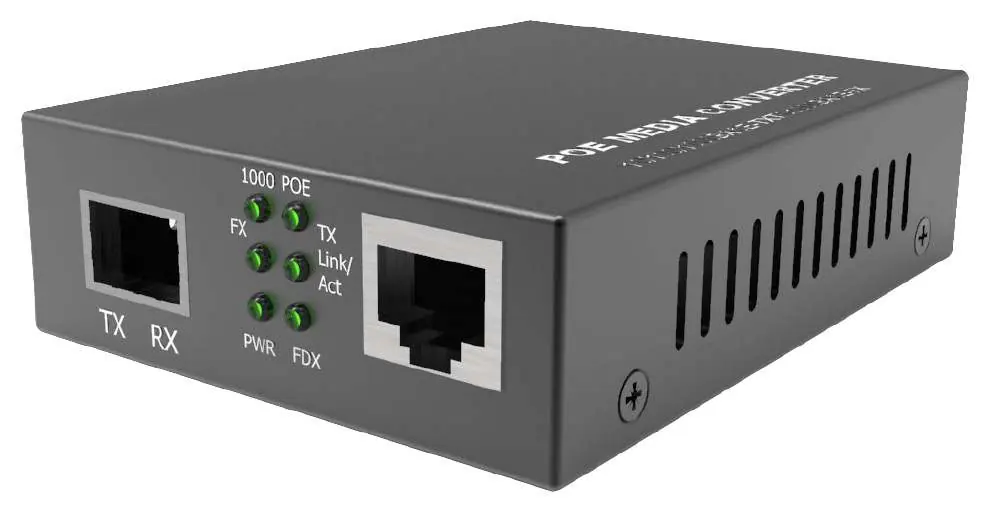

- Die Frontseite des Geräts zeigt den RJ-45-Port, den Glasfaseranschluss (TX/RX) sowie die Status-LEDs für FX, 1000, PoE, TX Link/Act, PWR und FDX.
Modellkompatibilität
- Unterstützt IEEE 802.3af
- Glasfaseranschluss: SC-Typ
- UTP-Kabel: Cat5, max. 100 Meter
