Installationsanleitung für Belltech 150220 Höherlegungssatz

Detaillierte Installationsanleitung für den Belltech 150220 Höherlegungssatz für GM 1500 SUV Fahrzeuge. Enthält Vorbereitung, Demontage, Montage und Sicherheitshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Belltech 150220 ist ein Höherlegungssatz für GM 1500 SUV (2021+). Die Installation erfordert 4-6 Stunden plus Achsvermessung. S. 1, 3

Wichtigste Schritte

Fahrzeug anheben und sichern S. 4
Querlenker installieren S. 7

Erste Inbetriebnahme

Nach der Installation sofort eine Achsvermessung durchführen. S. 2

Probleme und Lösungen

Teile fehlen

Nicht mit der Installation beginnen, Belltech-Kundendienst kontaktieren.

S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Drehmoment Querlenker	120 ft-lbs	Anzugsdrehmoment für Querlenker	S. 7

Wo es im PDF steht

Vorbereitung S. 2, 3
Demontage S. 4, 5, 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 3

Seite 5

Seite 6

Seite 7

Seite 8

Kit-Inhalt: Querlenker und Unterfahrschutz

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Belltech 150220 Höherlegungssatzes für GM 1500 SUV (2WD/4WD, Baujahr 2021+). Die Installation erfordert 4-6 Stunden Arbeitszeit zuzüglich einer anschließenden Achsvermessung. Es wird dringend empfohlen, die Installation von einem qualifizierten Mechaniker in einer entsprechend ausgestatteten Werkstatt durchführen zu lassen.

Vorbereitung und Werkzeuge

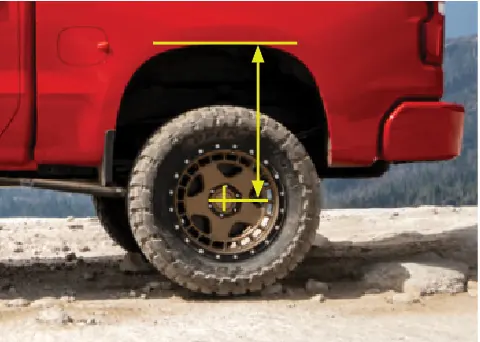

Vor Beginn der Arbeiten müssen die Fahrzeughöhen (Nabe zu Kotflügel) gemessen und notiert werden. Benötigte Werkzeuge umfassen:

Wagenheber und Unterstellböcke
Ratsche und Steckschlüsselsatz
Hammer
Schraubendreher oder Hebelwerkzeug
Unterlegkeile
Metrischer Schraubenschlüsselsatz
Maßband und Lackstift
Schutzbrille
Federspanner (Spezialwerkzeug)
Drehmomentschlüssel (bis 200 lbs)

Fahrzeug anheben und sichern

Parken Sie das Fahrzeug auf einer ebenen, festen Oberfläche.
Blockieren Sie die Hinterräder und legen Sie den Gang ein (Parken/1. Gang).
Lösen Sie die Radmuttern der Vorderräder.
Heben Sie die Fahrzeugfront an und sichern Sie diese mit Unterstellböcken an den vom Hersteller spezifizierten Punkten.
Entfernen Sie die Vorderräder.

Demontage der Vorderachse

Die Demontage umfasst das Lösen der Spurstangenköpfe, ABS-Sensoren, Stabilisatoren und der oberen Querlenker. Achten Sie darauf, die Einstellwerte der Exzenterscheiben zu markieren, um die Werkseinstellungen für die spätere Montage zu erhalten. Entfernen Sie die Achsmutter, um Schäden am Differential zu vermeiden, und lösen Sie die Federbeine (Struts) vorsichtig.

Montage der neuen Komponenten

Die Montage erfolgt in umgekehrter Reihenfolge der Demontage. Installieren Sie die Belltech-Querlenker und ziehen Sie diese mit 120 ft-lbs fest. Der mitgelieferte Unterfahrschutz wird anstelle des Kunststoffschutzes montiert (Drehmoment 40 ft-lbs). Stellen Sie sicher, dass alle ABS-Kabel und Bremsleitungen korrekt verlegt sind und keine Spannung aufweisen.

Abschluss der Installation

Nach der Montage müssen alle Schraubverbindungen überprüft und nachgezogen werden. Führen Sie eine Achsvermessung durch. Überprüfen Sie die Hardware nach den ersten 10, 100 und 1000 Meilen. Führen Sie eine Scheinwerfereinstellung durch.

Lieferumfang

Das Kit enthält die Querlenker (links/rechts), einen Unterfahrschutz sowie ein Hardware-Kit mit Schrauben, Muttern und Schraubensicherung.

Praktische Hilfe

Typische Probleme

Teile fehlen im Kit

Überprüfen Sie die Teileliste auf der letzten Seite. Beginnen Sie die Installation nicht, wenn Teile fehlen, und kontaktieren Sie den Belltech-Kundendienst.

Fahrzeug nicht korrekt abgestützt

Arbeiten Sie niemals unter einem Fahrzeug, das nur von einem Wagenheber gehalten wird. Verwenden Sie immer Unterstellböcke an den vom Hersteller angegebenen Stellen.

Vor der Verwendung

Fahrzeug auf ebener Fläche parken
Feststellbremse aktivieren
Unterstellböcke bereitstellen
Werkzeuge (Drehmomentschlüssel, Federspanner) prüfen
Vorher-Maße (Nabe zu Kotflügel) notieren

Technische Daten in der Praxis

Drehmoment Querlenker: 120 ft-lbs
Drehmoment Unterfahrschutz: 40 ft-lbs

Abbildungen und Diagramme

Messung Nabe zu Kotflügel
Querlenker-Montage
Unterfahrschutz-Installation

Modellkompatibilität

GM 1500 SUV 2WD/4WD ab Baujahr 2021+
