Installationsanleitung für Belltech 150210BK Fahrwerk-Höherlegungssatz
Detaillierte Installationsanleitung für den Belltech 150210BK Fahrwerk-Höherlegungssatz für GM1500 Silverado und Sierra. Enthält Vorbereitung, Front- und Heckmontage sowie wichtige Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Anleitung beschreibt die Installation des Belltech 150210BK Fahrwerk-Höherlegungssatzes für GM1500 Silverado/Sierra-Modelle ab 2019. Sie umfasst die Vorbereitung, die Demontage der Front- und Heckkomponenten sowie die Montage der neuen Teile inklusive Drehmomentvorgaben. S. 1, 4, 5, 6
Wichtigste Schritte
- Frontmontage durchführen S. 4, 5, 6, 7
- Heckmontage durchführen S. 8, 9
Probleme und Lösungen
Installation nicht beginnen, wenn Teile fehlen.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment Querträger | 180 ft-lbs | Anzugsdrehmoment für die Querträger-Schrauben. | S. 6 |
| Drehmoment Differential | 120 ft-lbs | Anzugsdrehmoment für die Differential-Schrauben. | S. 6 |
| Drehmoment Kugelgelenke | 85 ft-lbs | Anzugsdrehmoment für obere und untere Kugelgelenke. | S. 6 |
Wo es im PDF steht
- Teileliste S. 2, 3
- Frontmontage S. 4, 5, 6, 7
- Heckmontage S. 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für den Belltech 150210BK Fahrwerk-Höherlegungssatz. Das Kit ist für 2019+ GM1500 Silverado und Sierra (2WD/4WD) konzipiert. Wichtig: Nicht geeignet für Fahrzeuge mit dem 2019 Classic Body Style. Vor Beginn der Arbeiten muss die Hardware-Liste auf Vollständigkeit geprüft werden.
Sicherheitshinweise
- Arbeiten Sie niemals unter einem Fahrzeug, das nur von einem Wagenheber gestützt wird. Verwenden Sie immer sicher platzierte Unterstellböcke.
- Fahren Sie das Fahrzeug erst, wenn alle Arbeiten abgeschlossen und überprüft wurden.
- Tragen Sie stets geeignete Schutzausrüstung (Augen-, Gesichts- und Handschutz).
- Es wird empfohlen, eine Hilfsperson für die Installation hinzuzuziehen.
Vorbereitung
Messen Sie vor Beginn die Höhe von der Radnabe bis zum Kotflügel, um die resultierende Höherlegung vergleichen zu können. Parken Sie das Fahrzeug auf einer ebenen, festen Oberfläche, aktivieren Sie die Feststellbremse und sichern Sie die Hinterräder mit Unterlegkeilen. Das Getriebe sollte in der 1. Gangstufe (manuell) oder auf "Park" (Automatik) stehen.
Frontmontage



- Bocken Sie die Fahrzeugfront auf und sichern Sie sie mit Unterstellböcken.
- Entfernen Sie die werkseitige Kunststoff-Unterfahrschutzplatte.
- Demontieren Sie die Räder.
- Entfernen Sie den Stabilisator vollständig.
- Lösen Sie die Spurstangenmutter und lösen Sie das Spurstangenende mit einem Hammer.
- Entfernen Sie Bremsleitung, ABS-Sensor, Bremssattel und Bremsscheibe.
- Entfernen Sie die Achsmutter und stützen Sie den Achsschenkel ab.

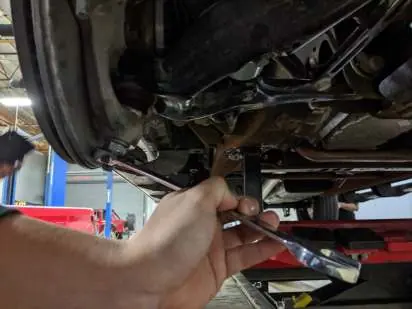

- Lösen Sie die oberen und unteren Kugelgelenke, um den Achsschenkel zu trennen.
- Entfernen Sie das Federbein und die unteren Querlenker.
- Schneiden Sie bei Bedarf die Halterung für das Differential gemäß Abbildung 1 zu.

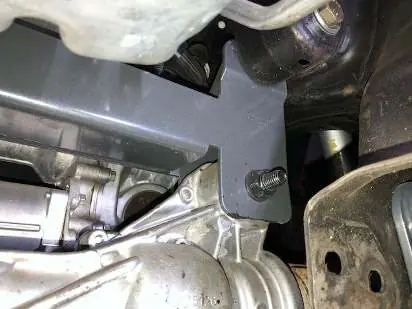

- Installieren Sie den neuen hinteren und vorderen Querträger sowie die Differentialhalterungen gemäß den spezifischen Drehmomentvorgaben.
Heckmontage

- Sichern Sie die Vorderräder und bocken Sie das Heck des Fahrzeugs am Differential auf.
- Entfernen Sie die Räder und lösen Sie die Bremsleitungs-Halterungen, um Spiel zu schaffen.
- Entfernen Sie die werkseitigen Stoßdämpfer und U-Bolzen.

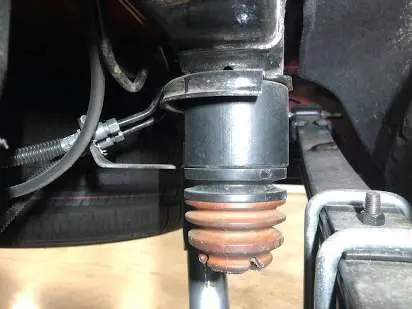

- Senken Sie die Achse ab, um die neuen 3-Zoll-Blöcke zu installieren.
- Installieren Sie die neuen U-Bolzen und ziehen Sie diese über Kreuz fest.
- Installieren Sie die neuen Stoßdämpfer und verlängerten Bremsleitungs-Halterungen.
- Montieren Sie die Räder wieder und senken Sie das Fahrzeug ab.
Praktische Hilfe
Typische Probleme
Verwenden Sie zwingend Unterstellböcke an den vom Hersteller angegebenen Stellen.
Beginnen Sie die Installation nicht, wenn Teile fehlen. Überprüfen Sie die Hardware-Liste vorab.
Lösen Sie die Bremsleitungs-Halterungen, um ausreichend Spiel zu schaffen.
Vor der Verwendung
- Höhe von Nabe zu Kotflügel messen
- Fahrzeug auf ebener Fläche parken
- Feststellbremse aktivieren
- Hinterräder mit Unterlegkeilen sichern
- Getriebe in Park-Stellung oder 1. Gang
- Hardware-Liste auf Vollständigkeit prüfen
Abbildungen und Diagramme
- Abbildung 1 zeigt den Schnittbereich an der Differentialhalterung.
- Fotos 1-27 zeigen die schrittweise Demontage und Montage der Fahrwerkskomponenten.
Modellkompatibilität
- Nur für 2019+ GM1500 Silverado / Sierra 2WD / 4WD.
- Nicht kompatibel mit 2019 Classic Body Style.
