Installationsanleitung für Belltech 150201HK Fahrwerk-Höherlegungssatz

Detaillierte Installationsanleitung für den Belltech 150201HK 7-Zoll Fahrwerk-Höherlegungssatz für GM 1500 Fahrzeuge. Enthält Vorbereitung, Demontage- und Montageschritte für Vorder- und Hinterachse sowie wichtige Sicherheitshinweise und...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dies ist eine Installationsanleitung für den Belltech 150201HK 7-Zoll Fahrwerk-Höherlegungssatz für GM 1500 Fahrzeuge. Sie enthält detaillierte Schritte zur Demontage der Werksaufhängung und zur Montage der neuen Komponenten. S. 1, 5, 9, 11

Wichtigste Schritte

  • Vorbereitung und Vermessung S. 5
  • Demontage der Vorderachse S. 5, 6, 7
  • Montage der Vorderachse S. 9, 10
  • Montage der Hinterachse S. 11

Erste Inbetriebnahme

  • Fahrzeug auf ebenem Untergrund parken, Feststellbremse anziehen, Hinterräder blockieren. S. 5
  • Fahrzeug sicher auf Unterstellböcken aufbocken. S. 5

Probleme und Lösungen

Interferenzen bei Rad/Reifen

Prüfen Sie vor dem Festziehen der Radmuttern den Freiraum zu Spindel, Querlenker und Kotflügel.

S. 1

Wartung und Reset

  • Überprüfung aller Schraubverbindungen nach 10, 100 und 1000 Meilen. S. 12

Technische Daten

Parameter Wert Hinweis Seiten
Querträger 130 ft-lb Anzugsdrehmoment S. 9
Achsmutter 180 ft-lb Anzugsdrehmoment S. 9
Kugelgelenke 85 ft-lb Anzugsdrehmoment S. 9
Kompressionsarme 100 ft-lb Anzugsdrehmoment S. 10

Wo es im PDF steht

  • Vorbereitung S. 1, 5
  • Demontage Vorderachse S. 5, 6, 7, 8
  • Montage Vorderachse S. 9, 10
  • Montage Hinterachse S. 11
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für den Belltech 150201HK 7-Zoll Fahrwerk-Höherlegungssatz für GM 1500 Fahrzeuge (Modelljahre 07-15). Vor Beginn der Installation ist es zwingend erforderlich, die Vollständigkeit aller Teile anhand der beiliegenden Stückliste zu prüfen. Arbeiten Sie niemals unter einem Fahrzeug, das nur von einem Wagenheber gestützt wird; verwenden Sie immer geeignete Unterstellböcke.

Vorbereitung und Sicherheit

  • Messen Sie vor Beginn die Abstände von der Radnabe zur Kotflügelkante, um die ursprüngliche Fahrzeughöhe zu dokumentieren.
  • Parken Sie das Fahrzeug auf einer ebenen, festen Oberfläche, ziehen Sie die Feststellbremse an und blockieren Sie die Hinterräder.
  • Stellen Sie sicher, dass das richtige Kit für Ihr Fahrzeugmodell vorhanden ist (Unterscheidung zwischen Aluminium-, Stahlrohr- und Gussstahl-Querlenkern).
  • Tragen Sie während der gesamten Arbeit eine geeignete Schutzausrüstung (Augen-, Gesichts- und Handschutz).

Benötigte Werkzeuge

  • Fahrzeughebebühne oder Wagenheber mit Unterstellböcken
  • Unterlegkeile
  • Drehmomentschlüssel (bis 200 ft/lbs)
  • Standard- und metrischer Steckschlüsselsatz
  • Standard- und metrischer Maulschlüsselsatz
  • Maßband, Durchschlaghammer, Markierungsstift
  • Winkelschleifer mit Metalltrennscheiben
  • Sprühfarbe (vorzugsweise Schwarz)

Demontage der Vorderachse

Die Demontage umfasst das Entfernen der Räder, des Stabilisators, der Spurstangenköpfe, der Bremsleitungen, der ABS-Sensoren, der Achsmutter, der oberen und unteren Kugelgelenke, der Federbeine, der CV-Achsen und der Querlenker. Der Querträger unter dem Differential muss entfernt werden. Für die Montage des neuen Querträgers ist ein Zuschnitt am Rahmen erforderlich (nur bei Rear Driver's Side Mount). Alle Schnittkanten sollten mit einer Feile oder einem Schleifer geglättet und anschließend mit Farbe versiegelt werden, um Rost zu vermeiden.

Lösen des Spurstangenkopfes
Lösen des Spurstangenkopfes

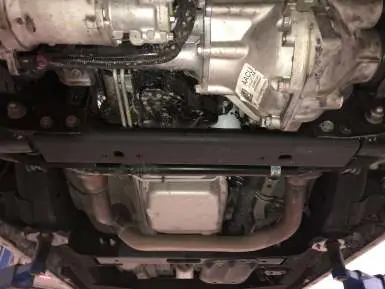

Zuschnitt am Rahmen
Zuschnitt am Rahmen

Montage der Vorderachse

Die Montage erfolgt in umgekehrter Reihenfolge der Demontage. Installieren Sie die neuen Querträger, unteren Querlenker, CV-Achsen mit Distanzstücken, den neuen Stabilisator, die Federbeine, die neuen Hub-Spindeln, die Bremskomponenten und die Kompressionsarme. Achten Sie penibel auf die Drehmomentvorgaben: 130 ft-lb für Querträger, 180 ft-lb für die Achsmutter, 85 ft-lb für Kugelgelenke und 100 ft-lb für die Kompressionsarme.

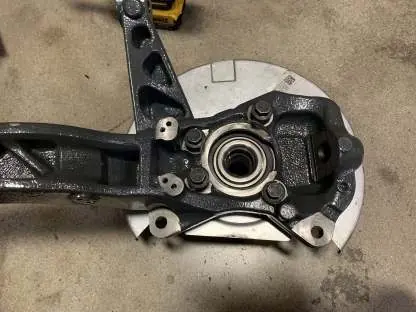

Montage der Querträger
Montage der Querträger
Montage der Skid Plate
Montage der Skid Plate

Demontage und Montage der Hinterachse

Bocken Sie das Fahrzeug an der Hinterachse auf und sichern Sie es. Entfernen Sie die Werks-Stoßdämpfer, U-Bügel und Trägerplatten. Entfernen Sie die Werks-Höherlegungsblöcke. Installieren Sie die neuen Blöcke auf dem Federpad, wobei die flache Seite auf der Feder und das verjüngte Ende nach vorne zeigen muss. Installieren Sie die neuen U-Bügel und ziehen Sie diese über Kreuz fest. Montieren Sie die neuen Stoßdämpfer.

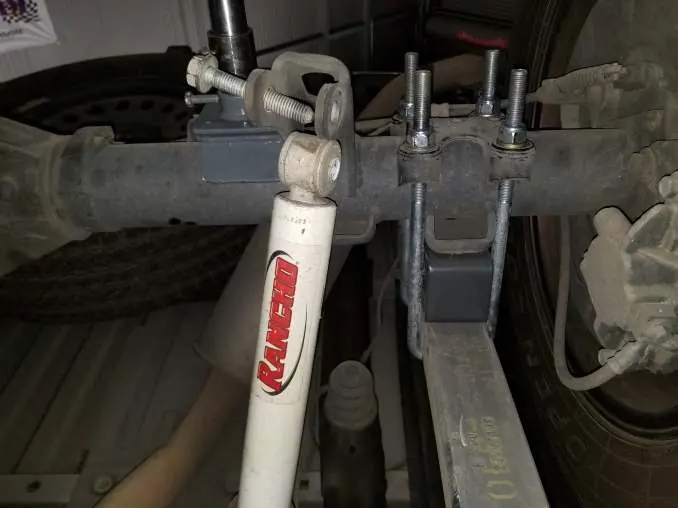

Montage des Höherlegungsblocks
Montage des Höherlegungsblocks

Nach der Installation

Überprüfen Sie alle Komponenten und Befestigungselemente auf korrekten Sitz und Drehmoment. Kontrollieren Sie Bremsleitungen und andere Komponenten auf mögliche Interferenzen. Eine professionelle Achsvermessung wird dringend empfohlen. Überprüfen Sie alle Schraubverbindungen nach den ersten 10, 100 und 1000 Meilen.

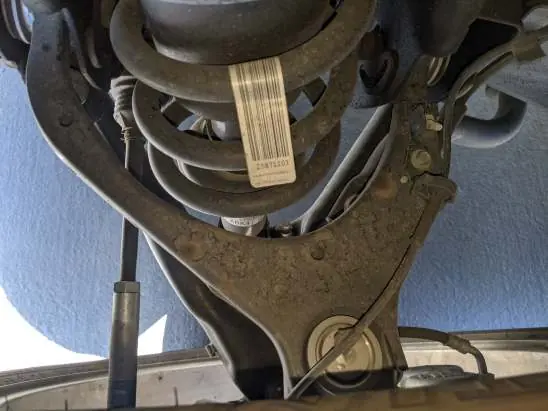

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2

Praktische Hilfe

Typische Probleme

Interferenzen zwischen Rad/Reifen und Fahrwerkskomponenten

Prüfen Sie vor dem Festziehen der Radmuttern und dem Drehen der Räder sorgfältig den Freiraum zu Spindel, Querlenker und Kotflügel.

Kugelgelenk dreht sich beim Lösen

Verwenden Sie ggf. einen 10mm Schlüssel, um das Gelenk beim Lösen der Mutter zu fixieren.

Falsches Kit für das Fahrzeugmodell

Stellen Sie vor der Installation sicher, dass das Kit (150200, 150201, 150203, 150207) zum verbauten Querlenkertyp (Aluminium, Stahlrohr oder Gussstahl) passt.

Vor der Verwendung

  • Messen Sie die ursprüngliche Fahrzeughöhe (Nabe zu Kotflügel).
  • Parken Sie auf ebenem Untergrund und sichern Sie das Fahrzeug gegen Wegrollen.
  • Stellen Sie sicher, dass das Fahrzeug korrekt auf Unterstellböcken ruht.
  • Prüfen Sie die Vollständigkeit aller Teile anhand der Stückliste.
  • Stellen Sie sicher, dass das richtige Kit für den verbauten Querlenkertyp vorliegt.

Technische Daten in der Praxis

Querträger-Drehmoment
130 ft-lb
Achsmutter-Drehmoment
180 ft-lb
Kugelgelenk-Drehmoment
85 ft-lb
Kompressionsarm-Drehmoment
100 ft-lb
Skid Plate (vorne/hinten)
50 ft-lb / 30 ft-lb

Abbildungen und Diagramme

  • Die Fotos zeigen die korrekte Positionierung der Unterstellböcke und die Demontage der einzelnen Fahrwerkskomponenten.
  • Spezifische Markierungen zeigen, wo am Rahmen Schnitte für die Querträgermontage vorgenommen werden müssen.
  • Die Abbildungen verdeutlichen die Ausrichtung der Differential-Distanzstücke und der neuen Hub-Spindeln.

Modellkompatibilität

  • Kit 150201 ist für 7-Zoll Höherlegung bei Fahrzeugen mit Gussstahl-Querlenkern (07-15 Modelle).
  • Kit 150203 ist für 7-Zoll Höherlegung bei Fahrzeugen mit Aluminium- oder Stahlrohr-Querlenkern (15-18 Modelle).
  • Kit 150207 ist für 4-Zoll Höherlegung bei Fahrzeugen mit Gussstahl-Querlenkern.
  • Kit 150200 ist für 4-Zoll Höherlegung bei Fahrzeugen mit Aluminium- oder Stahlrohr-Querlenkern.
