Bedienungsanleitung für das Behringer UL 1000G2 In-Ear-Monitoring-System
Schnellstartanleitung und Benutzerhandbuch für das Behringer UL 1000G2 UHF Wireless In-Ear-Monitoring-System. Erfahren Sie mehr über die Einrichtung, Steuerung, Frequenzwahl und Rack-Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet eine Schnellstartübersicht für das Behringer UL 1000G2 In-Ear-Monitoring-System. Sie enthält wichtige Sicherheitshinweise, Anweisungen zur Verkabelung, Steuerung und Konfiguration von Sender und Empfänger sowie Informationen zur Rack-Montage und technischen Spezifikationen.
Produktbeschreibung
Das UL 1000G2 ist ein leistungsstarkes UHF Wireless In-Ear-Monitoring-System, bestehend aus einem Sender, einem Belt-Pack-Empfänger und Ohrhörern. Es ist ideal für Live- und Studio-Performances geeignet und bietet eine Reichweite von bis zu 60 Metern.

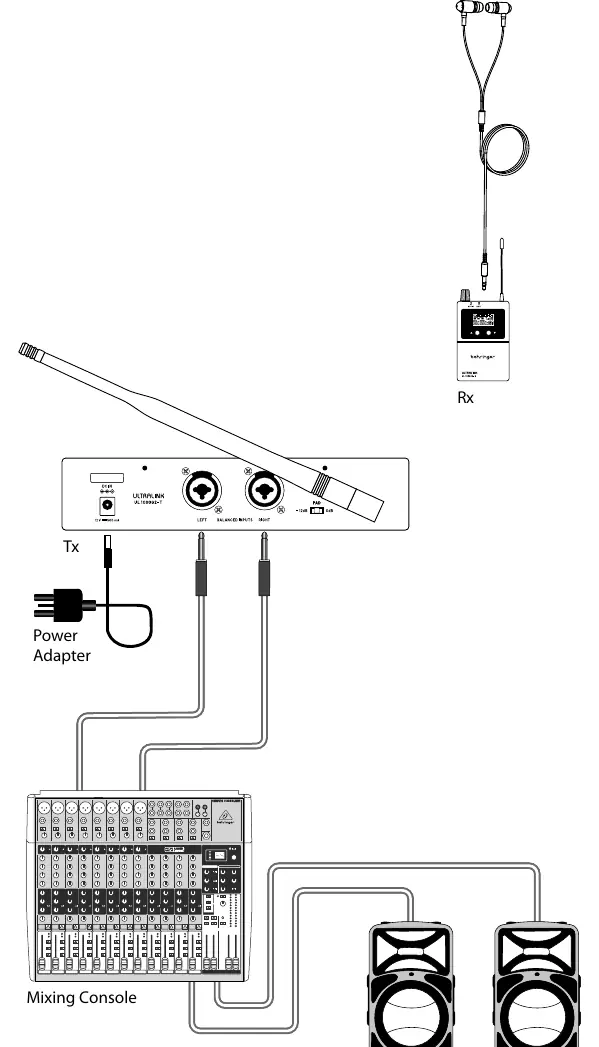

Anschluss
Verbinden Sie den Sender mit Ihrem Mischpult über die symmetrischen XLR/6,3 mm TRS-Kombieingänge. Achten Sie darauf, das mitgelieferte 12V-Netzteil zu verwenden. Die Antenne sollte für eine optimale Signalübertragung nach oben ausgerichtet sein.
Bedienelemente
Der Sender verfügt über Regler für Kopfhörerlautstärke und Input Gain, ein LCD-Display zur Menüführung, einen PAD-Schalter (-12 dB) und Anschlüsse für Antenne und Audioeingänge. Der Empfänger bietet ein LCD-Display, Lautstärkeregler, Batteriefach und einen Anschluss für die mitgelieferten Ohrhörer.
Erste Schritte und Konfiguration
Positionieren Sie den Sender in mindestens 1 Meter Höhe. Stellen Sie sicher, dass sich Sender und Empfänger in direkter Sichtlinie befinden. Die Frequenzgruppe und der Kanal müssen an Sender und Empfänger identisch eingestellt werden. Nutzen Sie die SET-Taste und die Auf/Ab-Tasten zur Navigation im Menü.
Einstellungen
- Equalizer (EQ): Hebt die Höhen bei 10 kHz um 6 dB an.
- Limiter (LIM): Begrenzt das Audiosignal auf 400 mV zum Schutz des Gehörs.
- Mixer (MIX): Ermöglicht das Mischen von zwei Monosignalen.
- Squelch (SQ): Legt einen Mindestschwellenwert für das empfangene Signal fest, um Störungen zu minimieren.
- Balance: Regelt die Lautstärkebalance zwischen linkem und rechtem Kanal.
Rack-Montage
Das System unterstützt die Rack-Montage für einen oder zwei Sender. Verwenden Sie das mitgelieferte Rack-Mount-Kit, um die Sender sicher in einem Rack zu befestigen. Eine Frontmontage der Antenne ist mit dem entsprechenden Antennen-Kit möglich.
Technische Daten
Das System arbeitet in den Frequenzbereichen 584-608 MHz, 823-832 MHz oder 863-865 MHz (je nach Region). Der Empfänger wird mit 2x AA-Batterien betrieben, die eine Betriebsdauer von über 6 Stunden ermöglichen.
Herstellerinformationen
Behringer
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie die Audioquelle, die Kabelverbindungen und ob der Sender im MONO-Modus nur das linke Eingangssignal überträgt.
Batterie leer
Wenn keine Balken auf dem Batteriesymbol erscheinen, leuchtet die BATT-LED rot. Batterien sofort austauschen.
Interferenzen
Stellen Sie sicher, dass die Antennen sich nicht berühren oder kreuzen und dass keine Metallgegenstände in der Nähe sind.
Vor der Verwendung
- Sender auf mindestens 1 m Höhe positionieren
- Antennen vertikal ausrichten
- Kopfhörerlautstärke vor dem Aufsetzen herunterdrehen
- Batterien mit korrekter Polarität einlegen
- Sichtlinie zwischen Sender und Empfänger sicherstellen
Technische Daten in der Praxis
- RF-Frequenzbereich
- 584-608 MHz / 823-832 MHz / 863-865 MHz
- Arbeitsabstand
- Bis zu 60 m
Abbildungen und Diagramme
- Anschlussdiagramm (Seite 15)
- Bedienelemente (Seite 16)
- Rack-Montage (Seite 45)
Modellkompatibilität
- Nur mitgeliefertes Netzteil verwenden
- Nicht mehr als 12 Sets in unmittelbarer Nähe verwenden
