Bedienungsanleitung für Batavia FIXXPACK 12V Akku-Schlagbohrschrauber
Schnellstartanleitung und vollständiger Leitfaden für den Batavia FIXXPACK 12V Akku-Schlagbohrschrauber (Modell BT-CCD003). Erfahren Sie alles über Bedienung, Sicherheit, Wartung und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für den Batavia FIXXPACK 12V Akku-Schlagbohrschrauber (Modell BT-CCD003). Bitte beachten Sie, dass Akku und Ladegerät nicht im Lieferumfang enthalten sind und separat erworben werden müssen. Das Gerät ist für das Eindrehen/Lösen von Schrauben sowie für Bohr- und Schlagbohrarbeiten in Holz, Metall, Kunststoff und Stein konzipiert.

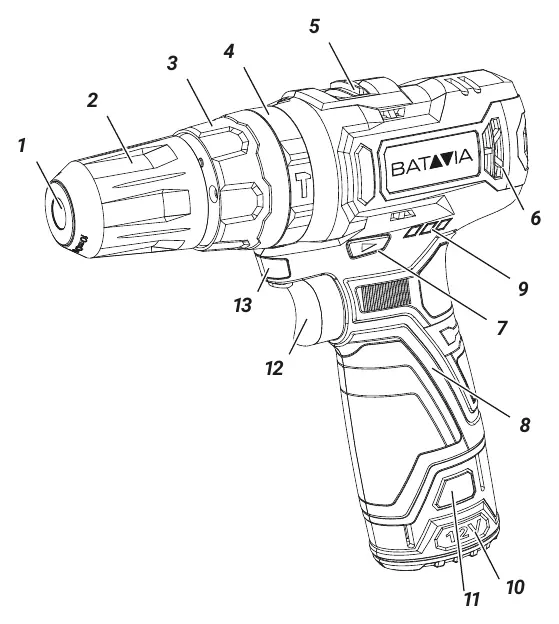

Geräteübersicht
- 1: Bohrfutterbacken
- 3: Drehmomentregler
- 4: Funktionswahlschalter
- 5: Gangwahlschalter
- 7: Rechts-/Linkslauf-Umschalter
- 12: Ein-/Ausschalter
- 13: Arbeitsleuchte
Sicherheitshinweise
Vor der Arbeit mit dem Gerät sind folgende Punkte zu beachten:
- Tragen Sie immer eine Schutzbrille und Gehörschutz.
- Verwenden Sie bei Staubentwicklung eine Staubmaske (mindestens FFP2).
- Stellen Sie sicher, dass der Rechts-/Linkslauf-Umschalter (7) in der Mittelstellung (Sperre) steht, bevor Sie Zubehör wechseln oder das Gerät transportieren.
- Arbeiten Sie nicht an asbesthaltigen Materialien.
- Sichern Sie das Werkstück mit Spannvorrichtungen oder einem Schraubstock.
Bedienung
Drehrichtung und Ein-/Ausschalten
Die Drehrichtung wird über den Rechts-/Linkslauf-Umschalter (7) eingestellt. In der Mittelstellung ist das Gerät gesperrt. Der Ein-/Ausschalter (12) reguliert die Drehzahl: Je weiter er gedrückt wird, desto schneller dreht sich das Gerät.

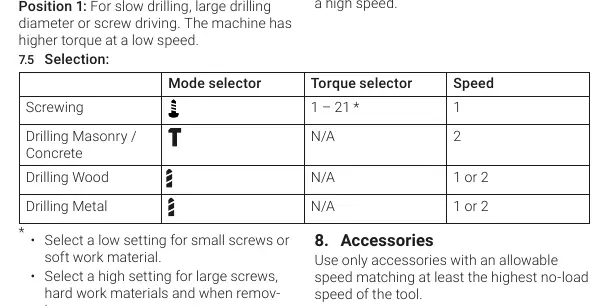

Modus- und Drehmomenteinstellung
Der Funktionswahlschalter (4) bestimmt den Betriebsmodus (Schrauben, Bohren, Schlagbohren). Der Drehmomentregler (3) ermöglicht die Anpassung der Kraft: Ein höherer Wert bedeutet ein höheres Drehmoment.
Geschwindigkeitsstufen
Über den Gangwahlschalter (5) können zwei Geschwindigkeiten gewählt werden:
- Stufe 1: Hohes Drehmoment, niedrige Geschwindigkeit (für große Bohrdurchmesser oder Schrauben).
- Stufe 2: Niedriges Drehmoment, hohe Geschwindigkeit (für schnelles Bohren oder kleine Durchmesser).
Wartung und Reinigung
Das Gerät ist wartungsfrei. Reinigen Sie das Gehäuse und die Lüftungsschlitze regelmäßig mit einem sauberen Tuch oder Druckluft. Verwenden Sie keine Lösungsmittel, da diese Kunststoffteile beschädigen können. Achten Sie darauf, dass kein Wasser in das Innere des Geräts gelangt.
Praktische Hilfe
Typische Probleme
Gerät wird während der Arbeit sehr heiß
Betrieb sofort einstellen und abkühlen lassen. Die Abkühlzeit kann verkürzt werden, indem das Gerät ohne Last bei maximaler Drehzahl betrieben wird.
Motor rutscht beim Schrauben durch
Drehmomenteinstellung am Drehmomentregler (3) erhöhen.
Gerät lässt sich nicht einschalten
Prüfen, ob der Rechts-/Linkslauf-Umschalter (7) in der Mittelstellung (Sperre) steht.
Vor der Verwendung
- Akku und Ladegerät separat erwerben (nicht im Lieferumfang enthalten).
- Werkstück auf Schrauben, Nägel oder andere Fremdkörper prüfen.
- Verborgene Strom-, Gas- oder Wasserleitungen mit einem Detektor suchen.
- Werkstück sicher einspannen.
- Rechts-/Linkslauf-Umschalter auf die gewünschte Drehrichtung prüfen.
Technische Daten in der Praxis
- Drehmoment (28 Nm)
- Einstellbar über den Drehmomentregler (1-21). Höhere Werte für harte Materialien oder große Schrauben.
- Geschwindigkeitsstufen
- Stufe 1: Hohes Drehmoment/niedrige Drehzahl; Stufe 2: Niedriges Drehmoment/hohe Drehzahl.
Abbildungen und Diagramme
- Der Funktionswahlschalter (4) zeigt Symbole für Schrauben, Bohren und Schlagbohren.
- Der Gangwahlschalter (5) befindet sich oben am Gehäuse und schaltet zwischen Stufe 1 und 2 um.
- Der Drehmomentregler (3) befindet sich direkt hinter dem Bohrfutter.
Modellkompatibilität
- Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens der Leerlaufdrehzahl des Geräts entspricht.
- Geeignet für Holz, Metall, Kunststoff und Mauerwerk/Beton (im Schlagbohrmodus).
