Bedienungsanleitung Batavia FIXXPACK 12V Akku-Poliermaschine
Schnellstartanleitung und Bedienungshinweise für die Batavia FIXXPACK 12V Akku-Poliermaschine. Erfahren Sie alles über Inbetriebnahme, Geschwindigkeitsstufen, Wartung und Sicherheit.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Verwendung und Wartung der Batavia FIXXPACK 12V Akku-Poliermaschine (Modell BT-CP002). Das Gerät ist ausschließlich zum Polieren und Schleifen vorgesehen. Es ist nicht für Trennschleifen, Schruppschleifen oder Drahtbürsten geeignet. Bitte beachten Sie, dass Akku und Ladegerät nicht im Lieferumfang enthalten sind.
Sicherheitshinweise
- Tragen Sie bei der Arbeit stets eine Schutzbrille, Gehörschutz und Schutzhandschuhe.
- Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien, da Funken diese entzünden können.
- Das Gerät ist nicht für Nassschleifen geeignet.
- Vermeiden Sie den Kontakt mit verborgenen Stromleitungen; halten Sie das Gerät nur an den isolierten Griffflächen.
- Schalten Sie das Gerät bei Störungen sofort aus.
Vor dem Gebrauch
- Entfernen Sie alle Verpackungsmaterialien.
- Prüfen Sie das Zubehör auf Risse oder Verschleiß.
- Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf.
- Stellen Sie sicher, dass das verwendete Zubehör für die maximale Drehzahl des Geräts ausgelegt ist.
Bedienung
Spindelarretierung
Drücken Sie die Spindelarretierung (1), um die Spindel beim Wechseln von Zubehörteilen zu blockieren.
Geschwindigkeitseinstellung
Das Gerät verfügt über einen 2-Gang-Schalter (3):
- Hohe Geschwindigkeit: 0 – 7800 U/min
- Niedrige Geschwindigkeit: 0 – 2600 U/min
Ein- und Ausschalten
Drücken Sie vor der Inbetriebnahme die Verriegelungstaste (5), um den Ein-/Aus-Schalter (8) zu entsperren. Die Drehzahl lässt sich durch den Druck auf den Ein-/Aus-Schalter stufenlos variieren.
Wartung und Reinigung
- Entfernen Sie vor Wartungsarbeiten immer den Akku.
- Reinigen Sie das Gerät regelmäßig mit einem sauberen Tuch oder Niederdruckluft.
- Verwenden Sie keine scheuernden Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile beschädigen können.
- Das Gerät enthält keine vom Benutzer zu wartenden Innenteile.
Technische Daten
- Drehzahlbereich: 0 – 2600 / 0 – 7800 min-1
- Scheibendurchmesser: 75 mm
- Gewicht: 0,67 kg
- Antriebsspindelgewinde: M6
Praktische Hilfe
Typische Probleme
Gerät läuft nicht an
Prüfen Sie, ob der Akku geladen ist und korrekt sitzt. Stellen Sie sicher, dass die Verriegelungstaste gedrückt wurde, um den Schalter zu entsperren.
Starke Vibrationen
Überprüfen Sie das Zubehör auf Beschädigungen oder unkorrekten Sitz. Stellen Sie sicher, dass das Zubehör für die Drehzahl geeignet ist.
Akku hält nicht lange
Ein deutlicher Rückgang der Laufzeit deutet darauf hin, dass der Akku verschlissen ist und ersetzt werden muss.
Vor der Verwendung
- Akku vollständig aufladen.
- Zubehör auf Risse oder Verschleiß prüfen.
- Sicherstellen, dass das Zubehör für die Drehzahl geeignet ist.
- Schutzausrüstung (Brille, Handschuhe, Gehörschutz) anlegen.
- Verriegelungstaste vor dem Einschalten betätigen.
Technische Daten in der Praxis
- Scheibendurchmesser
- 75 mm.

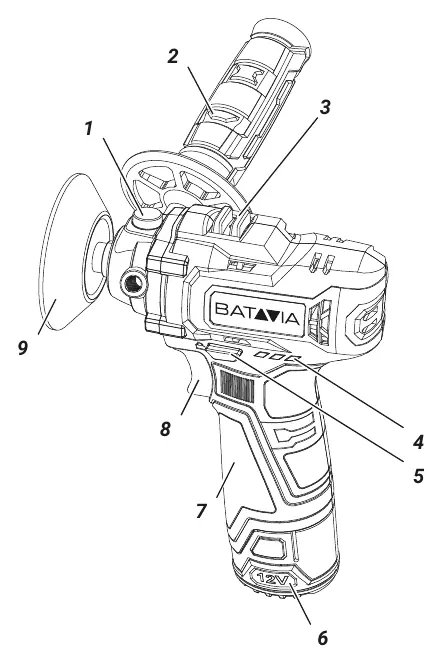

Abbildungen und Diagramme
- 1: Spindelarretierung
- 2: Seitengriff
- 3: 2-Gang-Drehzahlschalter
- 8: Ein-/Aus-Schalter
- 9: Polierscheibe
Modellkompatibilität
- Nur für Polier- und Schleifarbeiten geeignet.
- Nicht für Trennschleifen oder Drahtbürsten verwenden.
- Nur Zubehör mit passender Nenndrehzahl verwenden.
