Bedienungsanleitung für Akku-Bohrschrauber HiKOKI DS 14DJL / DS 18DJL / DV 14DJL / DV...
Schnellstartanleitung und Bedienungshinweise für die Akku-Bohrschrauber und Akku-Schlagbohrschrauber der HiKOKI DS/DV DJL-Serie. Erfahren Sie alles über Sicherheit, Akkuladung, Betrieb und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

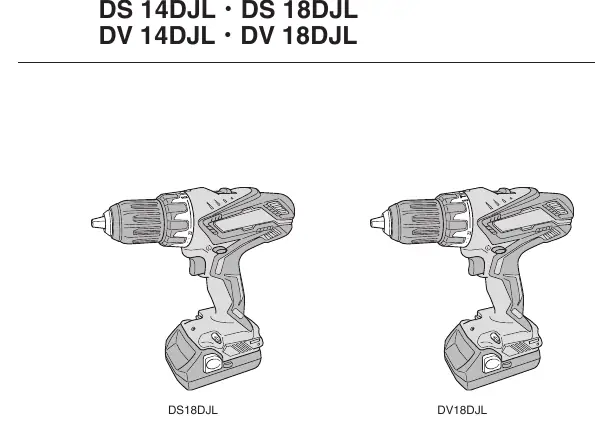

Dieses Dokument enthält Bedienungsanleitungen für die Akku-Bohrschrauber-Modelle DS 14DJL, DS 18DJL sowie die Akku-Schlagbohrschrauber-Modelle DV 14DJL und DV 18DJL. Es deckt Sicherheitsvorkehrungen, Ladevorgänge, Betriebshinweise und Wartungsanforderungen ab.
Sicherheitshinweise
- Allgemeine Sicherheit: Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie keine Elektrowerkzeuge in explosionsgefährdeten Umgebungen.
- Elektrische Sicherheit: Vermeiden Sie Körperkontakt mit geerdeten Oberflächen. Setzen Sie Elektrowerkzeuge nicht Regen oder Feuchtigkeit aus.
- Persönliche Sicherheit: Tragen Sie immer einen Augenschutz. Vermeiden Sie unbeabsichtigtes Einschalten.
- Zusätzliche Sicherheit: Stellen Sie sicher, dass der Bohr- oder Schraubbereich frei von versteckten Hindernissen wie Stromleitungen oder Rohren ist.
Laden des Akkus
Vor der ersten Verwendung oder nach längerer Lagerung muss der Akku geladen werden:
- Schließen Sie das Netzkabel des Ladegeräts an eine Steckdose an. Die Kontrolllampe blinkt rot (in 1-Sekunden-Intervallen).
- Setzen Sie den Akku fest in das Ladegerät ein.
- Der Ladevorgang beginnt automatisch; die Kontrolllampe leuchtet dauerhaft rot.
- Wenn der Akku vollständig geladen ist, blinkt die Kontrolllampe rot.
Montage und Betrieb
Die wichtigsten Funktionen umfassen:
- Drehmomenteinstellung: Anpassung über den Kupplungsring.
- Drehzahlwahl: Umschaltung zwischen hoher und niedriger Drehzahl über den Schiebeknopf.
- Bohren/Schlagbohren: Auswahl der entsprechenden Betriebsart am Einstellring.
- Bit-Montage: Einsetzen und Festziehen im schlüssellosen Bohrfutter.
Wartung und Inspektion
- Werkzeugprüfung: Stumpfe Werkzeuge sofort schärfen oder ersetzen.
- Schraubenprüfung: Regelmäßig alle Befestigungsschrauben auf festen Sitz prüfen.
- Reinigung: Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch reinigen. Keine chlorhaltigen Lösungsmittel verwenden.
- Lagerung: An einem trockenen Ort unter 40°C und außerhalb der Reichweite von Kindern lagern.
Praktische Hilfe
Typische Probleme
Motor stoppt während des Betriebs
Dies ist meist auf eine Überlastung oder einen entladenen Akku zurückzuführen. Lassen Sie den Schalter los, beseitigen Sie die Ursache der Überlastung oder laden Sie den Akku auf.
Akku lässt sich nicht laden
Überprüfen Sie, ob der Akku überhitzt ist (lassen Sie ihn abkühlen) oder ob eine Fehlfunktion vorliegt (Kontaktieren Sie den autorisierten Kundendienst).
Vor der Verwendung
- Arbeitsbereich sauber und gut beleuchtet halten.
- Augenschutz tragen.
- Sicherstellen, dass der Schalter auf 'OFF' steht, bevor der Akku eingesetzt wird.
- Sicherstellen, dass der Bohrbereich frei von versteckten Hindernissen ist.
- Akku vollständig laden.
Abbildungen und Diagramme
- Abbildung 1: Akku entfernen und einsetzen
- Abbildung 2: Ladevorgang
- Abbildung 3: Drehmomenteinstellung
- Abbildung 8: Bit-Montage
Modellkompatibilität
- Verwenden Sie nur HiKOKI Original-Akkus.
- Nicht mit anderen Akkutypen verwenden, da dies zu Brandgefahr führen kann.
