Bedienungsanleitung für Akku-Winkelbohrmaschine HiKOKI DN 14DSL / DN 18DSL

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält wichtige Sicherheits- und Betriebshinweise für die HiKOKI Akku-Winkelbohrmaschine (Modelle DN 14DSL und DN 18DSL). Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät ist für das Eindrehen von Holzschrauben sowie das Bohren in Metall und Holz vorgesehen.

Sicherheitshinweise

Beachten Sie die allgemeinen Sicherheitshinweise für Elektrowerkzeuge, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden. Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Verwenden Sie das Werkzeug nicht in explosionsgefährdeten Umgebungen. Tragen Sie immer eine persönliche Schutzausrüstung, insbesondere einen Augenschutz.

Sicherheitshinweise für Akku-Winkelbohrer

• Verwenden Sie den mitgelieferten Hilfsgriff, um die Kontrolle nicht zu verlieren.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Leitungen berühren könnte.
• Stellen Sie sicher, dass der Bohr- oder Schraubbereich frei von verborgenen Hindernissen wie Strom-, Wasser- oder Gasleitungen ist.
• Achten Sie auf den starken Dauermagneten im Motor; halten Sie das Werkzeug von elektronischen Geräten und medizinischen Geräten wie Herzschrittmachern fern.

Laden des Akkus

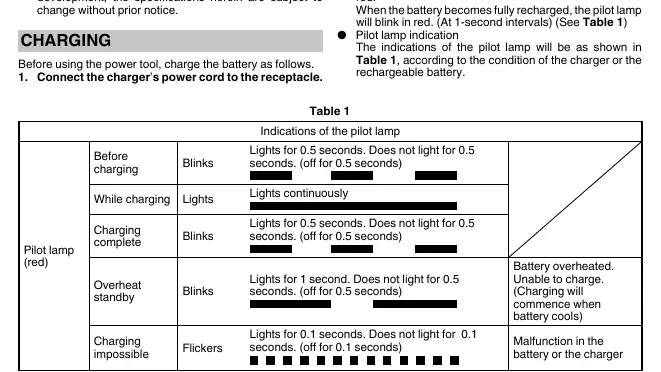

Laden Sie den Akku vor der ersten Verwendung auf. Schließen Sie das Ladegerät an eine Steckdose an und setzen Sie den Akku fest ein. Die Kontrolllampe zeigt den Ladestatus an:

• Vor dem Laden: Blinkt (0,5 Sek. an, 0,5 Sek. aus).
• Beim Laden: Leuchtet dauerhaft.
• Laden abgeschlossen: Blinkt (0,5 Sek. an, 0,5 Sek. aus).
• Überhitzung: Blinkt (1 Sek. an, 0,5 Sek. aus).
• Laden unmöglich: Flackert (0,1 Sek. an, 0,1 Sek. aus).

Montage und Betrieb

Die Bedienung umfasst das Einsetzen des Akkus, die Montage des Seitengriffs, das Anbringen des Hakens und das Einsetzen von Bohrern. Die Drehrichtung kann umgekehrt werden. Achten Sie darauf, den Motor bei der Verwendung als Bohrer nicht zu blockieren.

Wartung und Inspektion

Überprüfen Sie regelmäßig alle Befestigungsschrauben auf festen Sitz. Halten Sie die Motorwicklungen sauber und trocken. Die Kohlebürsten sind Verschleißteile und müssen ersetzt werden, wenn sie die Verschleißgrenze erreichen. Verwenden Sie nur HiKOKI-Original-Kohlebürsten (Code-Nr. 999054). Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch.

Technische Daten

Die spezifischen technischen Daten für die Modelle DN 14DSL und DN 18DSL finden Sie in der Tabelle auf Seite 154 der Anleitung.
