Bedienungsanleitung für Batavia NEXSAW 12V Kompakt-Kettensäge
Schnelle Anleitung für die Batavia NEXSAW 12V Kompakt-Kettensäge. Erfahren Sie alles über Montage, Kettenspannung, sichere Bedienung, Akku-Ladevorgang und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Informationen zur sicheren Bedienung und Wartung der Batavia NEXSAW 12V Kompakt-Kettensäge. Das Gerät ist ausschließlich für das Schneiden von Holz und Ästen im privaten Bereich bestimmt. Es ist nicht für den gewerblichen Dauereinsatz geeignet. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden.
Geräteübersicht
Die Kettensäge besteht aus verschiedenen Komponenten, darunter die Sägekette (1), das Schwert (2), der Sicherheitsschalter (7), der EIN/AUS-Schalter (8) und der Akku (13). Eine detaillierte Darstellung aller Teile finden Sie in der Abbildung A.
Montage der Sägekette
Tragen Sie bei der Montage der Sägekette immer Schutzhandschuhe. Schritte zur Montage:
- Lösen Sie die Rändelschraube (4) gegen den Uhrzeigersinn, um die Abdeckung (5) zu entfernen.
- Führen Sie die Sägekette um das Schwert (2). Achten Sie dabei unbedingt auf die korrekte Laufrichtung der Kette (Symbol auf der Abdeckung).
- Legen Sie die Kette über das Kettenrad (22) und setzen Sie das Schwert auf den Stift der Feststellschraube (21).
- Ölen Sie die Kette und das Kettenrad.
- Ziehen Sie die Kette mit der Feststellschraube (15) leicht an und schrauben Sie die Abdeckung wieder fest.
Akku-Ladevorgang
Der Akku verfügt über eine Ladestandsanzeige. Zum Laden:
- Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose.
- Schieben Sie den Akku (13) auf das Ladegerät (19).
- Die rote LED (17) leuchtet während des Ladevorgangs.
- Wenn der Akku vollständig geladen ist, leuchtet die grüne LED (18).
Bedienung
Halten Sie die NEXSAW fest am Handgriff. Zum Einschalten drücken Sie zuerst den Sicherheitsschalter (7) und anschließend den EIN/AUS-Schalter (8). Zum Ausschalten lassen Sie den EIN/AUS-Schalter einfach los.
Wartung und Reinigung
Halten Sie das Gerät sauber, um eine optimale Leistung zu gewährleisten. Reinigen Sie den Bereich um das Kettenrad regelmäßig mit einer Bürste oder Druckluft. Entfernen Sie Staub und Holzsplitter mit einem Tuch oder Pinsel. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.
Sicherheitshinweise
Vermeiden Sie Rückschlaggefahr, indem Sie die Spitze des Schwertes nicht gegen Gegenstände stoßen. Arbeiten Sie niemals über Schulterhöhe. Überprüfen Sie vor jedem Gebrauch die Kettenspannung und den Zustand des Schwertes.
Praktische Hilfe
Typische Probleme
Säge macht rasselnde Geräusche
Die Kette muss geschmiert werden.
Kette ist zu locker
Spannen Sie die Kette mit der Feststellschraube (15) nach.
Gerät stoppt während des Betriebs
Der Akku ist möglicherweise leer oder der Ladestand ist zu niedrig.
Vor der Verwendung
- Akku vollständig aufladen
- Kettenspannung prüfen (Abstand 3-4 mm)
- Kette ausreichend schmieren
- Sicheren Stand einnehmen
- Schutzausrüstung (Brille, Handschuhe, Gehörschutz) tragen
Abbildungen und Diagramme

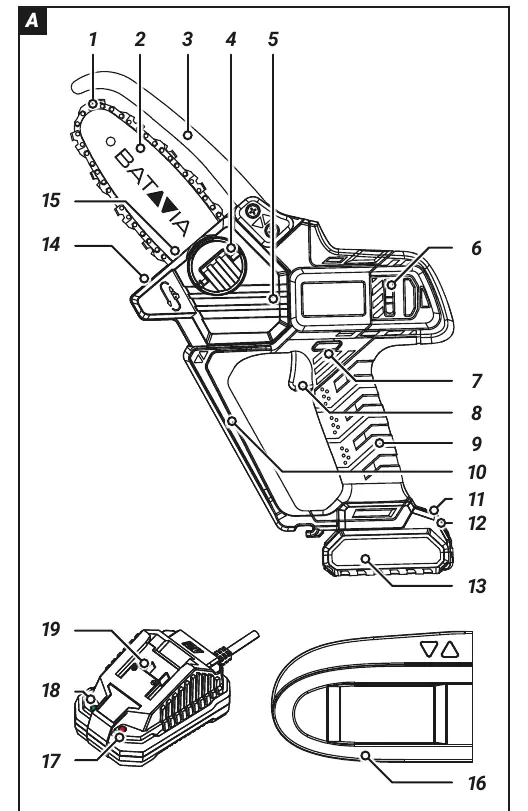

- Abbildung A: Übersicht aller Bauteile der Kettensäge.

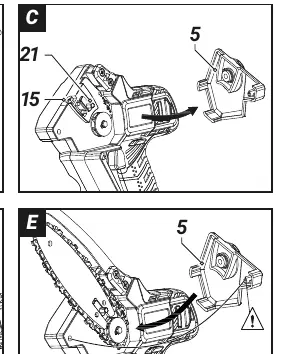

- Abbildung C: Einstellen der Kettenspannung.
- Abbildung D: Kettenrad und Montage.
- Abbildung F: Reinigung der Schwertnut.

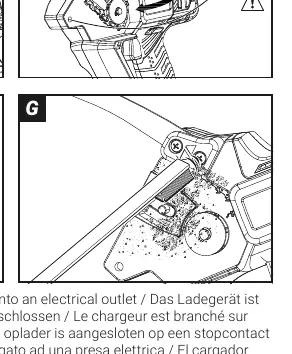

- Abbildung G: Reinigung des Kettenradbereichs.
Modellkompatibilität
- Verwenden Sie nur vom Hersteller spezifizierte Ersatzschienen und Sägeketten.
- Verwenden Sie nur handelsübliche, biologisch abbaubare Kettenöle.
