Bedienungsanleitung für das 2-Kanal-Schaltmodul AURATON Switch TWO
Vollständige Anleitung für das AURATON Switch TWO 2-Kanal-Schaltmodul. Erfahren Sie alles über die Installation, den elektrischen Anschluss, die Kopplung mit dem AURATON Box System und die technischen Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das AURATON Switch TWO ist ein 2-Kanal-Schaltmodul zur Steuerung elektrischer Geräte. Es wird in einer Unterputzdose (min. 60 mm Tiefe) installiert und kann per Funk (über AURATON Box) oder lokal per Taster bedient werden. S. 1
Wichtigste Schritte
- Installation in Unterputzdose S. 1
- Kopplung mit AURATON Box S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | 60-240 V AC / 12-30 V DC | Unterstützte Eingangsspannungen | S. 2 |
| Max. Last | 4,3 A (<1 kW) | Maximale Stromstärke pro Kanal | S. 2 |
Wo es im PDF steht

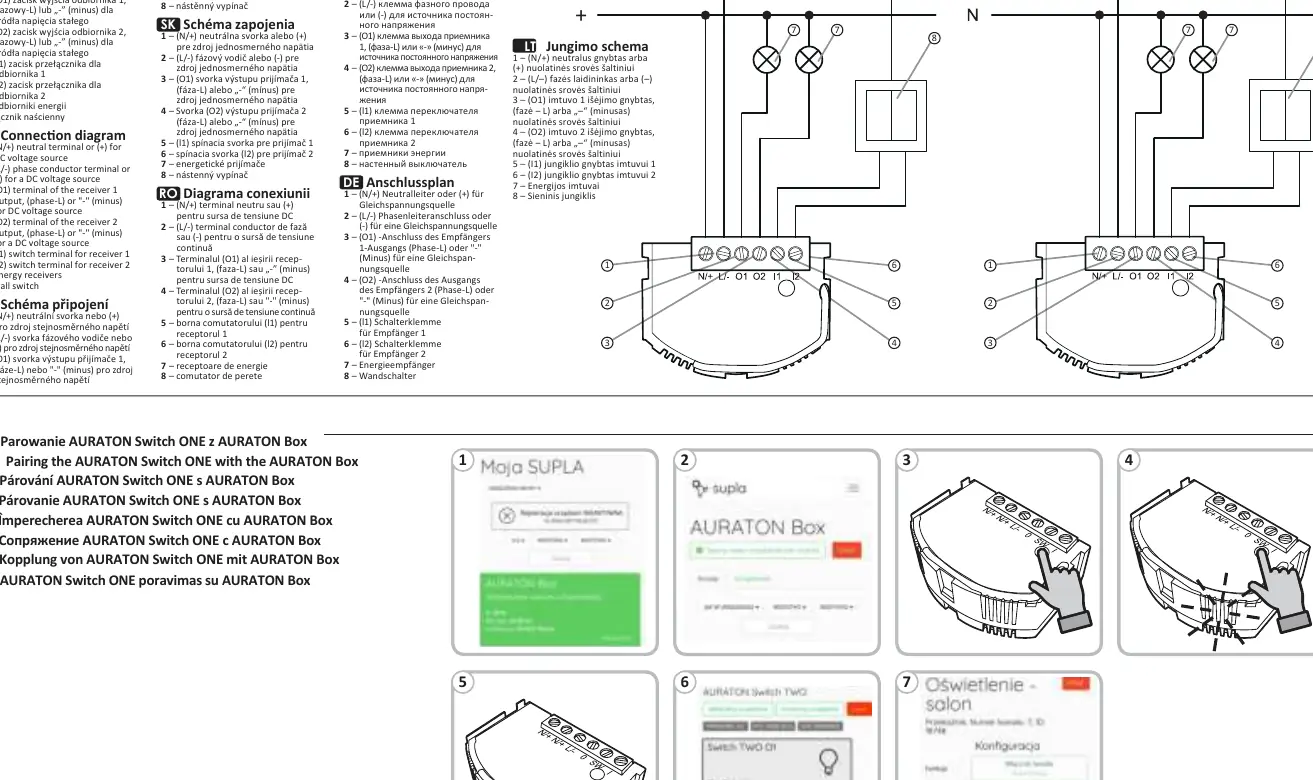

- Produktbeschreibung und Schaltplan S. 1
- Technische Daten und Entsorgung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das AURATON Switch TWO ist ein 2-Kanal-Schaltmodul, das zur Steuerung elektrischer Geräte entwickelt wurde. Es ist für die Unterputzmontage in Installationsdosen mit einer Mindesttiefe von 60 mm vorgesehen. Für den sicheren Betrieb ist zwingend ein externer Leitungsschutzschalter mit einem maximalen Strom von 10 A erforderlich.

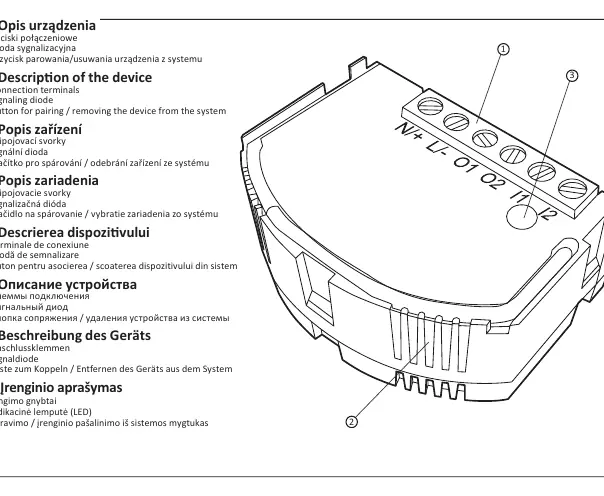

Beschreibung des Geräts
- 1: Anschlussklemmen
- 2: Signaldiode
- 3: Taste zum Koppeln oder Entfernen des Geräts aus dem System
Installation und Anschluss
Das Gerät unterstützt sowohl Wechselspannung (60-240 V AC) als auch Gleichspannung (12-30 V DC). Achten Sie bei der Verkabelung auf die korrekte Belegung der Klemmen:
- (N/+): Neutralleiter oder (+) für Gleichspannungsquelle
- (L/-): Phasenleiter oder (-) für Gleichspannungsquelle
- (O1): Ausgang Empfänger 1 (Phase-L oder Minus)
- (O2): Ausgang Empfänger 2 (Phase-L oder Minus)
- (l1): Schalterklemme für Empfänger 1
- (l2): Schalterklemme für Empfänger 2
Bedienung und Kopplung
Das Modul kann sowohl lokal über einen angeschlossenen Wandschalter als auch aus der Ferne per Funk gesteuert werden. Die Kopplung mit der AURATON Box erfolgt über die Taste am Gerät. Die Signaldiode gibt Rückmeldung über den Status des Geräts.
Technische Daten
- Spannungsversorgung: 60-240 V AC oder 12-30 V DC
- Max. Last: bis zu 4,3 A (
- Funkfrequenz: 868,150 MHz; 868,450 MHz
- Schutzart: IP20
- Betriebstemperatur: 0 – 35 °C
Herstellerinformationen
AURATON
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht schalten
Überprüfen Sie, ob der externe 10 A Leitungsschutzschalter ausgelöst hat und ob die Spannungsversorgung korrekt anliegt.
Überlastung der Ausgänge
Stellen Sie sicher, dass die Last pro Kanal 4,3 A (<1 kW) bei ohmscher Last nicht überschreitet.
Vor der Verwendung

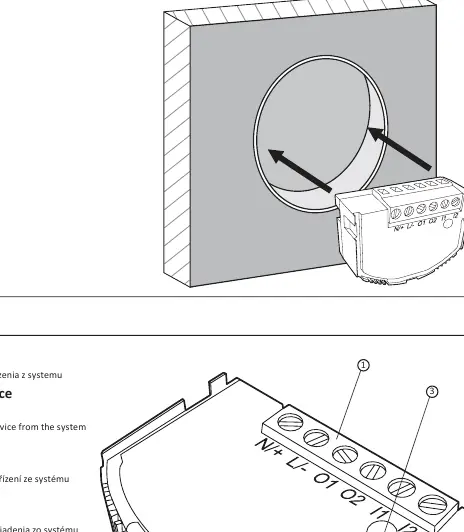

- Stellen Sie sicher, dass eine Installationsdose mit mindestens 60 mm Tiefe vorhanden ist.
- Installieren Sie einen externen Leitungsschutzschalter (max. 10 A) vor dem Gerät.
- Schalten Sie die Stromversorgung vor Beginn der Montage ab.
- Prüfen Sie, ob die angeschlossene Last den Spezifikationen (max. 4,3 A pro Kanal) entspricht.
- Verifizieren Sie, ob Sie das Gerät mit AC (60-240 V) oder DC (12-30 V) betreiben.
Technische Daten in der Praxis
- 868,150 MHz / 868,450 MHz
- Frequenzen für die Funkkommunikation mit der AURATON Box.
Abbildungen und Diagramme
- Die Klemmen (N/+) und (L/-) dienen der Stromversorgung des Moduls.
- Die Klemmen (O1) und (O2) sind die geschalteten Ausgänge für die Verbraucher.
- Die Klemmen (l1) und (l2) sind Eingänge für externe Wandschalter zur lokalen Steuerung.
Modellkompatibilität
- Kompatibel mit AURATON Box für die Internetsteuerung.
- Geeignet für ohmsche Lasten.
