Bedienungsanleitung für das 1-Kanal-Schaltmodul AURATON Switch ONE
Erfahren Sie, wie Sie das AURATON Switch ONE 1-Kanal-Schaltmodul installieren, anschließen und mit der AURATON Box koppeln. Vollständige Anleitung für Montage, Schaltpläne und Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das AURATON Switch ONE ist ein 1-Kanal-Schaltmodul zur Steuerung elektrischer Geräte. Es ist für den Einbau in Unterputzdosen mit einer Mindesttiefe von 60 mm konzipiert. Für den Betrieb ist zwingend ein externer Leitungsschutzschalter mit maximal 10 A erforderlich. Das Gerät unterstützt sowohl AC-Spannungsquellen (60-240 V) als auch DC-Spannungsquellen (12-30 V).

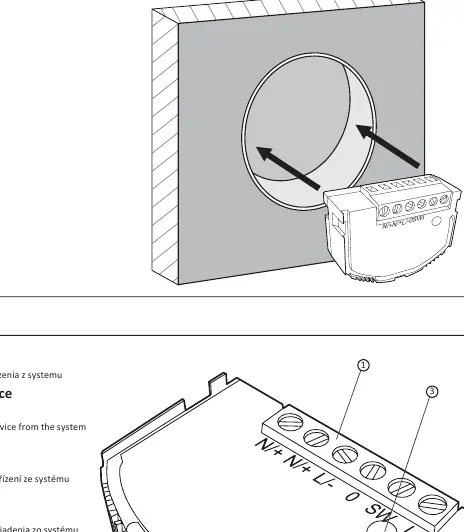

Montage und Installation
Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung unterbrochen ist.
- Einbauort: Das Modul muss in einer Installationsdose mit einer Tiefe von mindestens 60 mm montiert werden.
- Sicherheit: Installieren Sie einen externen Leitungsschutzschalter (max. 10 A) vor dem Gerät.

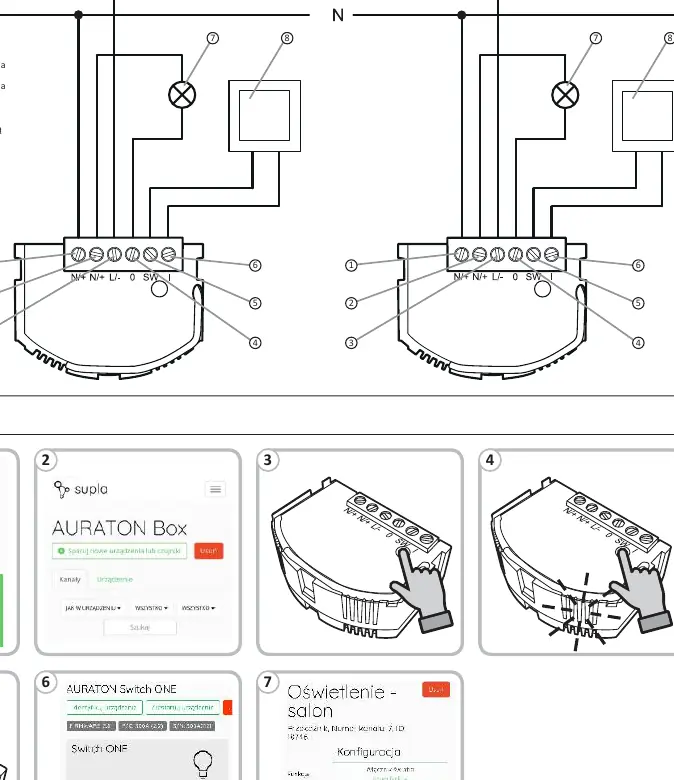

Anschlussplan
Das Gerät verfügt über Anschlussklemmen für die Stromversorgung, den Verbraucher und den Schalter. Beachten Sie die korrekte Zuordnung gemäß Schaltplan:
- 1 & 2 (N/+): Neutralleiter oder (+) für DC-Spannungsquelle.
- 3 (L/-): Phasenleiter oder (-) für DC-Spannungsquelle.
- 4 (O): Ausgang zum Verbraucher (Phase L oder - bei DC).
- 5 & 6 (SW/I): Anschluss für den Wandschalter.
Das Gerät kann sowohl mit Wechselstrom (60-240 V AC) als auch mit Gleichstrom (12-30 V DC) betrieben werden.

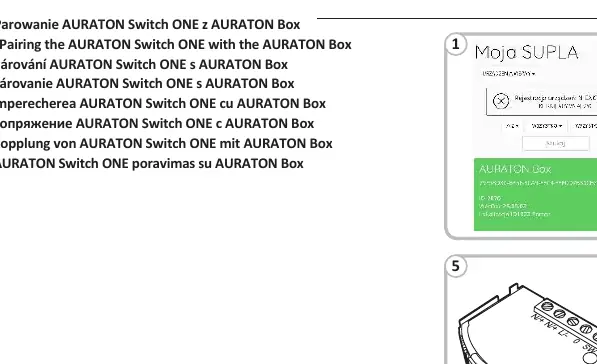

Kopplung mit AURATON Box
Um das AURATON Switch ONE mit der AURATON Box zu koppeln, folgen Sie diesen Schritten:
- Aktivieren Sie den Kopplungsmodus an der AURATON Box.
- Drücken Sie die Taste am AURATON Switch ONE (Position 3 am Gerät), um den Kopplungsvorgang zu starten.
- Warten Sie, bis die LED-Anzeige den erfolgreichen Abschluss der Kopplung bestätigt.
Technische Daten
- Spannungsversorgung: 60-240 V AC (50-60 Hz) oder 12-30 V DC.
- Max. Last: 8,6 A (ohmsche Last).
- Funkfrequenz: 868,150 MHz / 868,450 MHz.
- Reichweite: ca. 30 m.
- Schutzart: IP20.
- Betriebstemperatur: 0 – 35 °C.
Sicherheit und Entsorgung
Das Gerät ist mit dem Symbol der durchgestrichenen Mülltonne gekennzeichnet. Dies bedeutet, dass es am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronik-Altgeräte abgegeben werden muss. Weitere Informationen zur Konformitätserklärung finden Sie unter https://manuals.auraton.pl.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
AURATON
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht koppeln
Stellen Sie sicher, dass sich das Gerät in Reichweite der AURATON Box befindet und der Kopplungsmodus an der Box aktiv ist.
Gerät schaltet nicht
Überprüfen Sie die Stromversorgung und den externen 10A-Leitungsschutzschalter. Prüfen Sie die Verkabelung an den Klemmen 1-6.
Vor der Verwendung
- Installationsdose mit mindestens 60 mm Tiefe vorhanden.
- Externer Leitungsschutzschalter (max. 10 A) bereitgestellt.
- Spannungsart (AC oder DC) identifiziert.
- AURATON Box für die Internetsteuerung vorbereitet.
Technische Daten in der Praxis
- Max. Last 8,6 A
- Maximale Stromstärke für ohmsche Lasten; nicht überschreiten.
- Funkfrequenz 868 MHz
- Standardfrequenz für AURATON-Geräte zur störungsfreien Kommunikation.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Belegung der Klemmen 1-6 für AC- und DC-Anwendungen.
- Klemme 4 ist der geschaltete Ausgang zum Verbraucher.
Modellkompatibilität
- Erfordert AURATON Box für die Fernsteuerung via Internet.
