Installationsanleitung für Heatit ZM Single Relay 16A
Installationsanleitung für das Heatit ZM Single Relay 16A. Erfahren Sie, wie Sie das Z-Wave-Relais anschließen, konfigurieren, in Ihr Netzwerk einbinden und Fehler beheben.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um das Heatit ZM Single Relay 16A in ein Z-Wave-Netzwerk einzubinden, versetzen Sie Ihren Controller in den Hinzufügemodus und drücken Sie die Konfigurationstaste oder den an S1 angeschlossenen Schalter 3-mal kurz hintereinander. S. 1, 2
Wichtigste Schritte
- Hinzufügen zum Netzwerk S. 1, 2
- Werksreset durchführen S. 2, 3
Erste Inbetriebnahme
- Nach dem ersten Einschalten befinden sich alle Parameter auf den Standardeinstellungen. S. 2
Probleme und Lösungen
Überlastschutz ausgelöst
Last prüfen, Powercycle durchführen.
S. 2Wartung und Reset
- Werksreset: Konfigurationstaste gedrückt halten. Nach 3s blinkt LED grün. Nach 20s leuchtet LED konstant, dann Taste loslassen. S. 2, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Max. Last | 16A / 3600W | Maximale Strombelastbarkeit | S. 1, 6 |
| Spannung | 230VAC 50Hz | Betriebsspannung | S. 6 |
Wo es im PDF steht
- Installation und Verkabelung S. 2
- Konfiguration und Parameter S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Heatit ZM Single Relay 16A ist ein leistungsstarkes Relais für Unterputzinstallationen, das über ein Z-Wave-Netzwerk oder einen kabelgebundenen Schalter gesteuert werden kann. Es unterstützt eine Last von bis zu 16A / 3600W bei 230VAC. Die Installation muss zwingend durch einen qualifizierten Elektriker gemäß den nationalen Bauvorschriften erfolgen.
Installation
Vor der Installation muss die Stromzufuhr vollständig unterbrochen werden. Das Gerät ist für die Verkabelung mit Kabeln eines Querschnitts von 1x2,5mm² ausgelegt und kann sowohl mit einem Einzel- als auch mit einem Doppelschalter verdrahtet werden.
- N: Neutralleiter (230VAC).
- O: Ausgang zur Last (muss zwischen O und Neutralleiter angeschlossen werden).
- L: Phasenleiter (230VAC).
- S1: Schalter 1 zur Steuerung des internen Relais.
- S2: Schalter 2 als Szenen-Controller (darf im Toggle-Modus nicht angeschlossen werden).
Einbindung ins Z-Wave-Netzwerk
Das Gerät kann auf zwei Arten hinzugefügt werden:
- Standard (Manuell): Versetzen Sie den Primär-Controller in den Hinzufügemodus. Drücken Sie die Konfigurationstaste oder den an S1 angeschlossenen Schalter 3-mal kurz hintereinander. Eine blinkende grüne LED signalisiert den Vorgang.
- SmartStart (Automatisch): Scannen Sie den Z-Wave QR-Code auf dem Produkt, falls Ihr Controller SmartStart unterstützt. Das Gerät wird nach dem Einschalten automatisch hinzugefügt.
Betriebsmodi
Das Gerät unterstützt zwei Schaltertypen:
- Momentary Switch (Taster) - Standard: Ermöglicht alle Funktionen, einschließlich HOLD- und RELEASE-Befehlen für Szenen und Assoziationen.
- Toggle Switch (Wippschalter): In diesem Modus gehen bestimmte Funktionen wie die Szenensteuerung und einige Assoziationsgruppen verloren. Wichtig: Im Toggle-Modus darf S2 nicht angeschlossen werden.
Sicherheitsfunktionen
Das Gerät verfügt über integrierte Schutzmechanismen:
- Überlastschutz: Standardmäßig auf 16A eingestellt. Bei Überschreitung (16A für >2s oder >20A für 0,2s) schaltet das Relais ab. Ein Neustart ist erst nach einem Powercycle möglich.
- Überhitzungsschutz: Ein interner Temperatursensor schaltet das Relais bei Überhitzung ab.
Technische Daten
- Protokoll: Z-Wave (700er Chip)
- Spannung: 230VAC 50Hz
- Max. Last: 16A / 3600W
- Schutzart: IP20
- Abmessungen: 45 x 45 x 25mm
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht hinzufügen
Stellen Sie sicher, dass sich der Controller im Hinzufügemodus befindet. Versuchen Sie ggf. einen 'Remove Device'-Prozess, bevor Sie es erneut hinzufügen.
Überlastschutz hat ausgelöst
Überprüfen Sie die angeschlossene Last. Ein Powercycle (Strom aus/an) ist erforderlich, um das Relais wieder einzuschalten.
LED leuchtet rot
Dies deutet auf einen Fehler beim Hinzufügen oder einen fehlgeschlagenen Vorgang hin. Prüfen Sie die LED-Blinkmuster in der Anleitung.
Vor der Verwendung
- Installation nur durch qualifizierten Elektriker.
- Stromzufuhr vor Beginn der Arbeiten vollständig trennen.
- Verkabelung gemäß Schaltplan prüfen (insbesondere S2-Anschluss bei Toggle-Modus).
- Z-Wave Controller in den Hinzufügemodus versetzen.
- QR-Code für SmartStart bereithalten.
Abbildungen und Diagramme

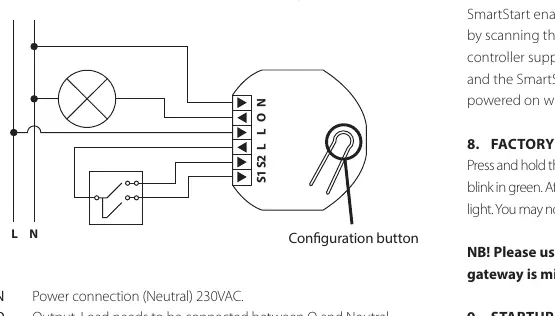

- Der Schaltplan zeigt den Anschluss von Phase (L), Neutralleiter (N) und Last (O) sowie die Schaltereingänge S1 und S2.
- Die Konfigurationstaste befindet sich am Gerät und dient zum Hinzufügen/Entfernen aus dem Netzwerk sowie zum Zurücksetzen auf Werkseinstellungen.
Modellkompatibilität
- Kompatibel mit Z-Wave Plus zertifizierten Geräten.
- Erfordert einen Z-Wave Controller mit Sicherheitsunterstützung für volle Funktionalität.
