Bedienungsanleitung für ASRock iBOX 1200 Series Mini-PC
Schnellstartanleitung und Installationshandbuch für den ASRock iBOX 1200 Series Mini-PC. Erfahren Sie, wie Sie Speicher, Festplatten, WLAN-Module und Halterungen installieren.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das iBOX 1200 Series ist ein Barebone-System, das Speicher, Festplatte und mSATA-SSD erfordert. Es unterstützt verschiedene Montageoptionen wie VESA, Wandmontage und DIN-Schiene. S. 1, 2
Wichtigste Schritte
- Installation des WLAN-Moduls S. 1
- Installation der M.2 SSD S. 1
- Installation des Arbeitsspeichers S. 2
- Installation der 2,5-Zoll-Festplatte S. 2
Probleme und Lösungen
DisplayPort funktioniert nicht
Verwenden Sie HDMI für die OS-Installation; DP unterstützt nur DP-zu-D-Sub-Dongles.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Speicher | DDR4 SO-DIMM (1.2V) | Erforderlicher RAM-Typ | S. 2 |
| Netzteil | 19V/90W | Stromversorgung | S. 1 |
Wo es im PDF steht
- Sicherheit, Garantie und Übersicht S. 1
- Installation von Komponenten und Halterungen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das ASRock iBOX 1200 Series ist ein Barebone-System. Bitte beachten Sie, dass das System ohne Arbeitsspeicher, Festplatte und mSATA-SSD geliefert wird. Die Installation dieser Komponenten ist erforderlich, um das Gerät in Betrieb zu nehmen. Verwenden Sie ausschließlich das mitgelieferte Netzteil, um Sicherheitsrisiken und die Verletzung von Konformitätsvorschriften zu vermeiden.
Produktübersicht
Das Gerät verfügt über verschiedene Anschlüsse, darunter USB 3.2 Gen2 (Typ A und C), USB 2.0, HDMI, DisplayPort, RJ-45 (2.5G LAN) sowie Audio-Anschlüsse. Bitte beachten Sie, dass der DisplayPort nur DP-zu-D-Sub-Dongles unterstützt und keine HDMI- oder DVI-Dongles.
Installation von Komponenten

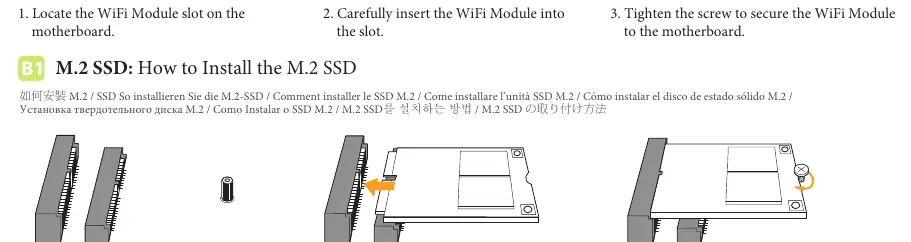

WLAN-Modul
- Suchen Sie den Steckplatz für das WLAN-Modul auf dem Mainboard.
- Setzen Sie das WLAN-Modul vorsichtig in den Steckplatz ein.
- Sichern Sie das Modul mit der Schraube auf dem Mainboard.
M.2 SSD
- Suchen Sie den M.2-Steckplatz auf dem Mainboard.
- Setzen Sie die M.2 SSD vorsichtig in den Steckplatz ein.
- Sichern Sie die M.2 SSD mit der Schraube auf dem Mainboard.

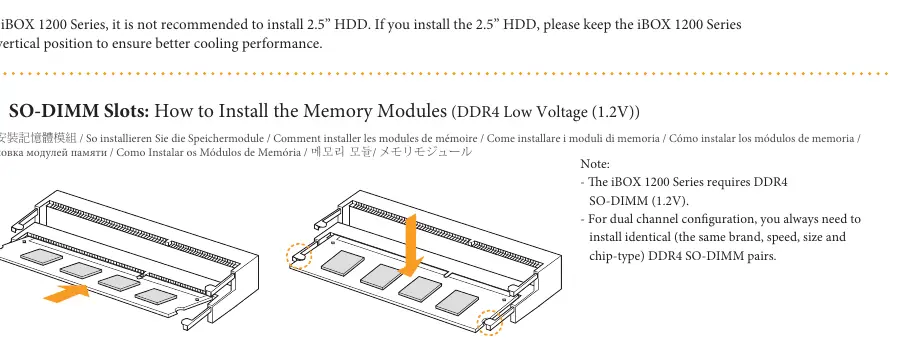

Arbeitsspeicher (SO-DIMM)
- Setzen Sie die DDR4 SO-DIMM Speichermodule (1.2V) in einem 30-Grad-Winkel in den Steckplatz ein.
- Drücken Sie die Module nach unten, bis sie einrasten.

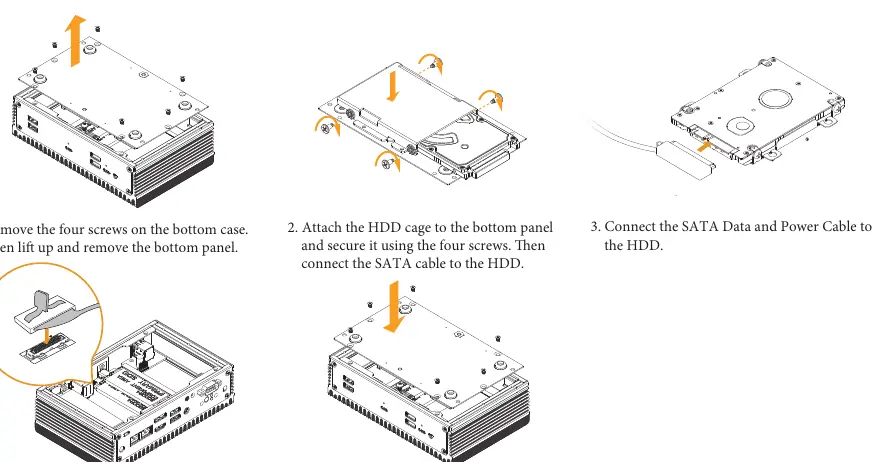

2,5-Zoll-Festplatte
- Entfernen Sie die vier Schrauben an der Unterseite und nehmen Sie die Bodenplatte ab.
- Befestigen Sie den HDD-Käfig an der Bodenplatte und sichern Sie ihn mit den vier Schrauben.
- Verbinden Sie das SATA-Daten- und Stromkabel mit der Festplatte.
- Verbinden Sie das SATA-Kabel mit dem Anschluss auf dem Mainboard.
- Bringen Sie die Bodenplatte wieder an.
Hinweis: Es wird empfohlen, das iBOX 1200 Series System in vertikaler Position zu betreiben, wenn eine 2,5-Zoll-Festplatte installiert ist, um eine bessere Kühlleistung zu gewährleisten.
Montageoptionen
VESA-Halterung
- Befestigen Sie die zwei Schrauben an der Unterseite des iBOX 1200 Series.
- Montieren Sie die VESA-Halterung mit vier Schrauben an der Rückseite eines kompatiblen Displays (75x75 mm oder 100x100 mm).
- Schieben Sie das iBOX 1200 Series System in die Halterung.
Wandmontage
Befestigen Sie die Wandmontagehalterungen an der Unterseite des Geräts und sichern Sie diese mit Schrauben.
DIN-Schienen-Montage
Befestigen Sie die DIN-Schienen-Halterung (optional erhältlich) an der Unterseite des Geräts und sichern Sie diese mit Schrauben.
Praktische Hilfe
Typische Probleme
System überhitzt bei Verwendung einer 2,5-Zoll-Festplatte
Installieren Sie das iBOX 1200 Series System in vertikaler Position, um die Kühlleistung zu verbessern.
DisplayPort funktioniert nicht
Verwenden Sie beim Installieren des Betriebssystems den HDMI-Anschluss. DisplayPort unterstützt nur DP-zu-D-Sub-Dongles, keine HDMI- oder DVI-Dongles.
Vor der Verwendung
- Stellen Sie sicher, dass Sie DDR4 SO-DIMM (1.2V) Speicher verwenden.
- Verwenden Sie für Dual-Channel-Konfigurationen identische Speichermodule (Marke, Geschwindigkeit, Größe, Chip-Typ).
- Prüfen Sie, ob das mitgelieferte Netzteil verwendet wird, um Sicherheitsrisiken zu vermeiden.
- Stellen Sie sicher, dass das System für die Installation von Speicher und Festplatten geöffnet wird.
Technische Daten in der Praxis
- DDR4 SO-DIMM (1.2V)
- Erforderlicher Arbeitsspeichertyp für das System.
- M.2 SSD (Type 2280)
- Kompatibler Formfaktor für das SSD-Laufwerk.
- 19V/90W Power Adapter
- Spezifikation des mitgelieferten Netzteils.
Abbildungen und Diagramme

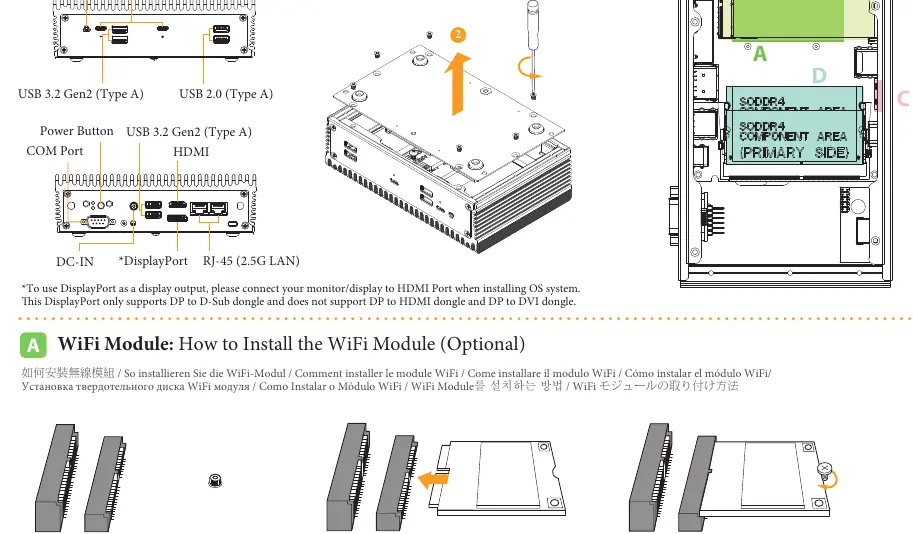

- Die Produktübersicht zeigt die Positionen von USB-Anschlüssen, Audio-Ports, COM-Port, HDMI, DisplayPort und RJ-45.
- Die Montageanleitungen zeigen die korrekte Ausrichtung für VESA-, Wand- und DIN-Schienen-Montage.
Modellkompatibilität
- Das System ist ein Barebone und erfordert Speicher, Festplatte und mSATA-SSD.
- DisplayPort unterstützt nur DP-zu-D-Sub-Dongles.
