Reparaturanleitung für Apple Macintosh 128K
Detaillierte Demontage- und Reparaturanleitung für den Apple Macintosh 128K. Erfahren Sie, wie Sie das Gehäuse öffnen, Komponenten wie Netzteil, CRT-Display und Hauptplatine sicher austauschen und warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die vollständige Demontage des Apple Macintosh 128K. Bitte beachten Sie, dass das Gerät mit einem CRT-Display ausgestattet ist, das lebensgefährliche Hochspannungen führen kann, auch wenn das Gerät vom Stromnetz getrennt ist. Arbeiten Sie nur am Gerät, wenn Sie über entsprechende Fachkenntnisse verfügen.
Benötigte Werkzeuge
- T15 Torx-Schraubendreher
- Phillips #1 Kreuzschlitzschraubendreher
- Schlitzschraubendreher
- Spudger (Kunststoff-Hebelwerkzeug)
Demontage des Gehäuses
Um das Gehäuse zu öffnen, müssen die tief versenkten T15-Schrauben gelöst werden. Eine Schraube befindet sich versteckt unter der Abdeckung für die Pufferbatterie. Verwenden Sie einen Spudger, um das Gehäuse vorsichtig zu öffnen, da es nicht verklebt ist.
Komponenten und Wartung

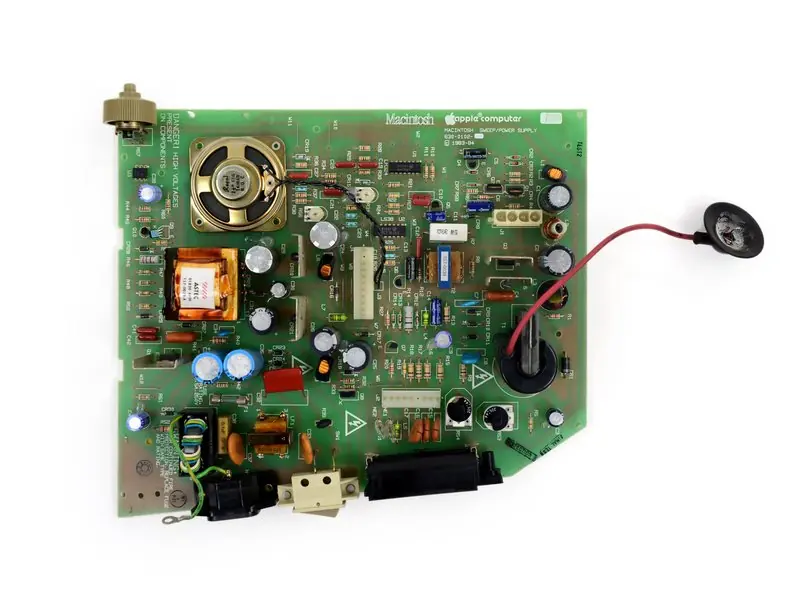

Nach dem Öffnen des Gehäuses können die Hauptkomponenten wie das Netzteil, das CRT-Display, das 3,5-Zoll-Diskettenlaufwerk und die Hauptplatine entnommen werden. Die Komponenten sind modular aufgebaut und lassen sich nach dem Öffnen des Gehäuses relativ einfach austauschen.
Tastatur und Maus
Die Tastatur kann durch Lösen weniger Schrauben geöffnet werden, wobei die mechanischen Tasten fest mit der Platine verlötet sind. Die Maus lässt sich durch Drehen des Verschlussrings öffnen, um den Ball und die Mechanik zu reinigen.
Zusammenbau
Der Zusammenbau des Geräts erfolgt in umgekehrter Reihenfolge der Demontageschritte. Achten Sie darauf, alle Kabel und Anschlüsse korrekt wieder zu verbinden.
Herstellerinformationen
Apple Inc.
Praktische Hilfe
Typische Probleme
Gefährliche Hochspannung
Das CRT-Display und das Netzteil führen lebensgefährliche Spannungen. Entladen Sie das System vor der Arbeit und berühren Sie keine internen Komponenten des Netzteils oder der Bildröhre.
Schwieriges Öffnen des Gehäuses
Die Schrauben sind tief versenkt und erfordern einen langen T15 Torx-Schraubendreher. Eine Schraube ist unter der Batterieabdeckung versteckt.
Eingeschränkte Aufrüstbarkeit
Der Arbeitsspeicher (RAM) ist fest auf der Hauptplatine verlötet und kann nicht aufgerüstet werden. Es gibt keine internen Steckplätze für weitere Laufwerke.
Vor der Verwendung
- T15 Torx-Schraubendreher bereitlegen
- Phillips #1 Kreuzschlitzschraubendreher bereitlegen
- Schlitzschraubendreher bereitlegen
- Spudger für das Gehäuse bereitstellen
- Sicherstellen, dass das Gerät vom Stromnetz getrennt ist
Technische Daten in der Praxis
- Arbeitsspeicher
- 128 KB DRAM (nicht aufrüstbar)
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Fotos der Demontageschritte für jede Komponente.

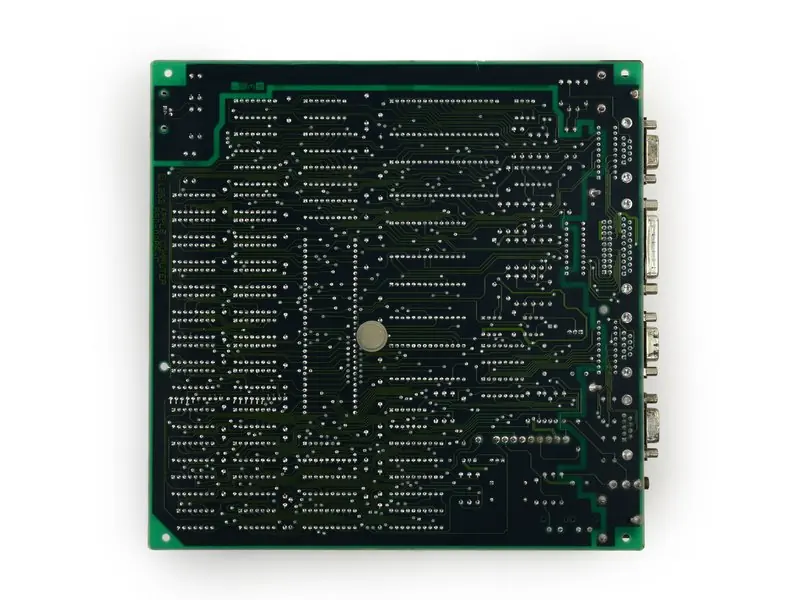

- Die Hauptplatine ist mit farbigen Markierungen versehen, die die wichtigsten integrierten Schaltkreise (ICs) identifizieren.
Modellkompatibilität
- Speichererweiterungen sind nur über ein optionales externes Diskettenlaufwerk möglich.
- Die Tastatur verwendet einen RJ9-Telefonstecker, jedoch mit einer speziellen Pin-Belegung, die nicht mit Standard-Telefonkabeln kompatibel ist.
