Installationsanleitung für ASRock Grafikkarten-Stützhalterung

Schnelle Installationsanleitung für die ASRock Grafikkarten-Stützhalterung. Erfahren Sie, wie Sie die Halterung anpassen und unter Ihrer Grafikkarte im PC-Gehäuse montieren, um ein Durchhängen zu verhindern.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Diese Anleitung beschreibt die Montage der ASRock Grafikkarten-Stützhalterung, um ein Durchhängen der Grafikkarte zu verhindern. S. 1

Wichtigste Schritte

  • Höhe der Stütze durch Drehen und Ziehen anpassen. S. 1
  • Stütze unter der Grafikkarte platzieren und durch Drehen arretieren. S. 1

Wo es im PDF steht

  • Installationsanleitung S. 1

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anpassung der Stützenhöhe Seite 1 Einbau der Grafikkarte Seite 1 Platzierung und Arretierung der Stütze Seite 1

Wichtige Informationen zur Installation

Dieses Dokument ist eine Kurzanleitung zur Montage der ASRock Grafikkarten-Stützhalterung. Die Halterung dient dazu, schwere Grafikkarten im PC-Gehäuse zu stützen und ein Durchhängen zu verhindern. Stellen Sie sicher, dass die Grafikkarte bereits fest im PCIe-Steckplatz installiert ist, bevor Sie die Stütze positionieren.

Montage der Grafikkarten-Stützhalterung

Anpassung der Stützenhöhe
Anpassung der Stützenhöhe
Einbau der Grafikkarte
Einbau der Grafikkarte

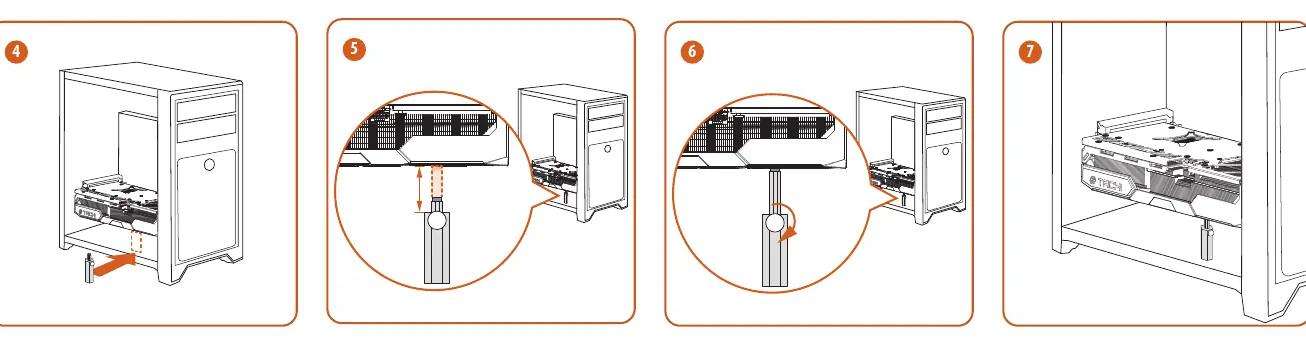

Platzierung und Arretierung der Stütze
Platzierung und Arretierung der Stütze
  1. Vorbereitung: Drehen Sie den oberen Teil der Stützhalterung, um den Verriegelungsmechanismus zu lösen.
  2. Höhenanpassung: Ziehen Sie den oberen Teil der Stütze heraus, um die gewünschte Höhe grob einzustellen.
  3. Grafikkarten-Einbau: Installieren Sie die Grafikkarte wie gewohnt in den PCIe-Steckplatz Ihres Mainboards und verschrauben Sie diese mit dem Gehäuse.
  4. Positionierung: Platzieren Sie die Basis der Stützhalterung auf dem Boden des PC-Gehäuses direkt unter der Grafikkarte.
  5. Ausrichtung: Führen Sie die Stütze unter die Grafikkarte, bis sie Kontakt mit dem Kühler oder dem Gehäuse der Grafikkarte hat.
  6. Fixierung: Drehen Sie den oberen Teil der Stütze erneut, um die Höhe zu arretieren und die Grafikkarte sicher zu stützen.
  7. Abschluss: Überprüfen Sie, ob die Grafikkarte nun gerade sitzt und die Stütze festen Halt bietet.

Praktische Hilfe

Typische Probleme

Grafikkarte hängt durch

Verwenden Sie die Stützhalterung, um das Gewicht der Karte abzufangen und sie in eine horizontale Position zu bringen.

Stütze ist zu kurz oder zu lang

Lösen Sie den Verriegelungsmechanismus durch Drehen des oberen Teils und passen Sie die Höhe manuell an.

Vor der Verwendung

  • Stellen Sie sicher, dass die Grafikkarte bereits im Gehäuse installiert ist.
  • Prüfen Sie den verfügbaren Platz unter der Grafikkarte.
  • Stellen Sie sicher, dass die Stützhalterung auf einer ebenen Fläche im Gehäuse steht.
