Installationsanleitung für Artika Skylight Pro 15 LED-Deckenleuchte 15FLPR-SP3-MB

Erfahren Sie, wie Sie die Artika Skylight Pro 15 LED-Deckenleuchte (Modell 15FLPR-SP3-MB) sicher installieren und anschließen. Diese Anleitung enthält detaillierte Schritt-für-Schritt-Anweisungen zur Montage, Verkabelung und wichtige...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Artika Skylight Pro 15 LED-Deckenleuchte wird durch die Montage einer Halterung an der Decke, den Anschluss der Stromkabel (L, N, G) und das anschließende Einrasten der Leuchte in die Halterung installiert. S. 3, 5, 6, 7

Wichtigste Schritte

Strom am Sicherungskasten ausschalten S. 4
Montagehalterung anbringen S. 5, 6, 7
Kabel verbinden S. 8

Wo es im PDF steht

Lieferumfang S. 2
Installationsschritte S. 3, 5, 6, 7
Sicherheitshinweise S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

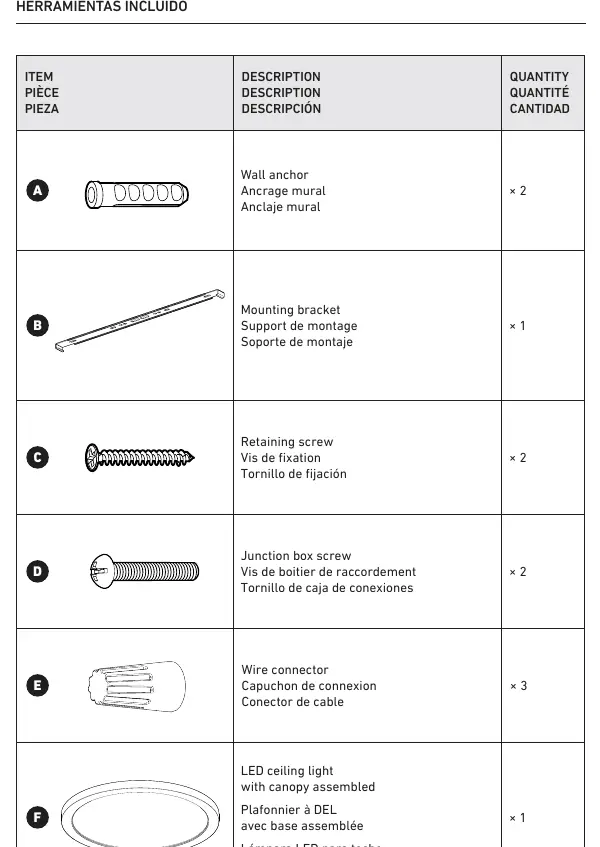

Übersicht der im Lieferumfang enthaltenen Hardware-Komponenten.

Seite 2

Seite 6

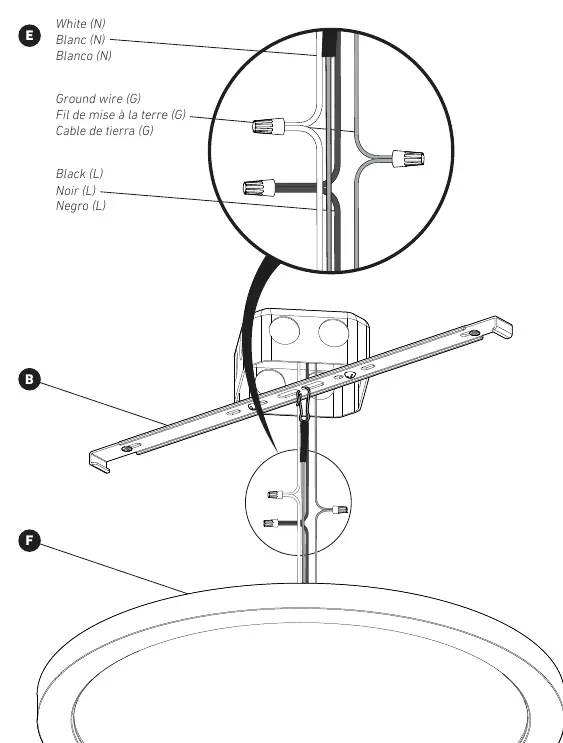

Schaltplan für den korrekten Anschluss der Kabel.

Seite 8

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Artika Skylight Pro 15 LED-Deckenleuchte. Es wird dringend empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, um die Einhaltung lokaler Bauvorschriften zu gewährleisten. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Das Produkt ist ausschließlich für den Innenbereich und die Wohnnutzung bestimmt.

Lieferumfang

Stellen Sie vor der Installation sicher, dass alle folgenden Komponenten enthalten sind:

Wandanker (2x)
Montagehalterung (1x)
Befestigungsschrauben (2x)
Anschlusskastenschrauben (2x)
Drahtverbinder (3x)
LED-Deckenleuchte mit vormontiertem Baldachin (1x)

Schritt-für-Schritt-Installation

Vorbereitung: Sie benötigen einen Schraubendreher, einen Bohrer und einen 1/4-Zoll (6,5 mm) Bohrer.

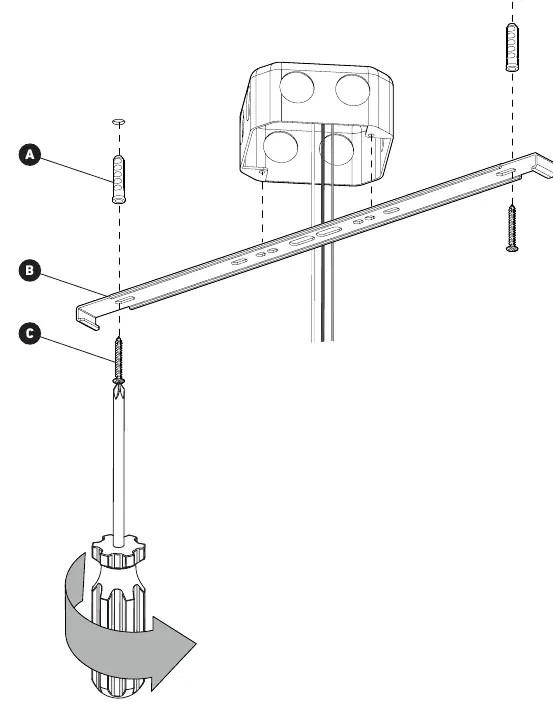

Montagehalterung anbringen: Markieren Sie die Positionen für die Wandanker an der Decke mithilfe der Montagehalterung. Bohren Sie die Löcher und setzen Sie die Wandanker ein.
Halterung befestigen: Schrauben Sie die Montagehalterung mit den Befestigungsschrauben fest an die Decke.
Anschlusskasten vorbereiten: Befestigen Sie die Halterung bei Bedarf mit den Anschlusskastenschrauben am vorhandenen Deckenanschlusskasten.

Elektrischer Anschluss

Verbinden Sie die Kabel der Leuchte mit den entsprechenden Kabeln des Hausstromnetzes unter Verwendung der mitgelieferten Drahtverbinder:

Weißes Kabel (N): Verbinden Sie das weiße Kabel der Leuchte mit dem weißen (neutralen) Kabel des Hauses.
Schwarzes Kabel (L): Verbinden Sie das schwarze Kabel der Leuchte mit dem schwarzen (stromführenden) Kabel des Hauses.
Erdungskabel (G): Verbinden Sie das Erdungskabel der Leuchte mit dem Erdungskabel des Hauses.

Abschließende Montage

Nachdem die Kabel sicher verbunden sind, schieben Sie die LED-Deckenleuchte auf die Montagehalterung und drehen Sie sie, um sie sicher zu verriegeln.

Sicherheitshinweise

Wenn Sie einen Dimmer verwenden, muss dieser zwingend mit LED-Leuchten kompatibel sein. Das Gerät darf nicht im Freien verwendet werden. Bei Nichtbeachtung der Installations- oder Betriebsanweisungen erlischt die Garantie.

Herstellerinformationen

Artika For Living Inc.

Markenprofil

Herstellerwebsite https://artika.com Support https://artika.com/pages/help-center Herstellerhandbücher https://artika.com/pages/product-instruction-manuals

Praktische Hilfe

Typische Probleme

Dimmer funktioniert nicht korrekt

Stellen Sie sicher, dass der verwendete Dimmer explizit für LED-Leuchten geeignet ist.

Unsicherheit bei der Installation

Es wird empfohlen, die Installation von einem zertifizierten Elektriker durchführen zu lassen, da dies in einigen Regionen gesetzlich vorgeschrieben ist.

Vor der Verwendung

Schalten Sie den Hauptstrom am Sicherungskasten aus.
Stellen Sie sicher, dass Sie einen 1/4-Zoll (6,5 mm) Bohrer zur Hand haben.
Prüfen Sie, ob alle Hardware-Teile (A-F) vollständig sind.
Stellen Sie sicher, dass der Montageort für den Innenbereich geeignet ist.

Technische Daten in der Praxis

Dimmer-Kompatibilität: Die Leuchte erfordert einen LED-kompatiblen Dimmer, um Fehlfunktionen zu vermeiden.

Abbildungen und Diagramme

Die Anleitung enthält ein detailliertes Diagramm für die Verkabelung (Seite 8), das zeigt, wie die schwarzen (L), weißen (N) und Erdungskabel (G) mit den Drahtverbindern zu verbinden sind.

Modellkompatibilität

Nur für den Innenbereich geeignet.
Nur für Wohnzwecke geeignet.
Erfordert LED-kompatiblen Dimmer.
