Bedienungsanleitung für Aputure Trigmaster Plus 2.4G Funkauslöser
Erfahren Sie, wie Sie den Aputure Trigmaster Plus 2.4G Funkauslöser einrichten, Kanäle konfigurieren und Kameras oder Blitze fernsteuern. Vollständige Anleitung zur Bedienung und Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Aputure Trigmaster Plus 2.4G ist ein kombinierter Sender und Empfänger für Kameras und Blitze. Er nutzt 2.4G-Funk, bietet 6 Kanäle und eine Reichweite von 120m. S. 2, 8
Wichtigste Schritte
- Kanal einstellen S. 4, 9
- Funktionsmodus wählen S. 4, 9
Erste Inbetriebnahme
- Batterien einlegen S. 3, 9
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Blitz löst nicht aus
Batterien prüfen, Kanäle abgleichen, Schalter auf TX/RX oder RX prüfen.
S. 9, 12Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Reichweite | 120m | Maximale Distanz im offenen Gelände | S. 10, 12 |
| Kanäle | 6 | Anzahl der verfügbaren Kanäle | S. 10, 12 |
Wo es im PDF steht
- Komponenten S. 3, 9
- Bedienung S. 5, 6, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

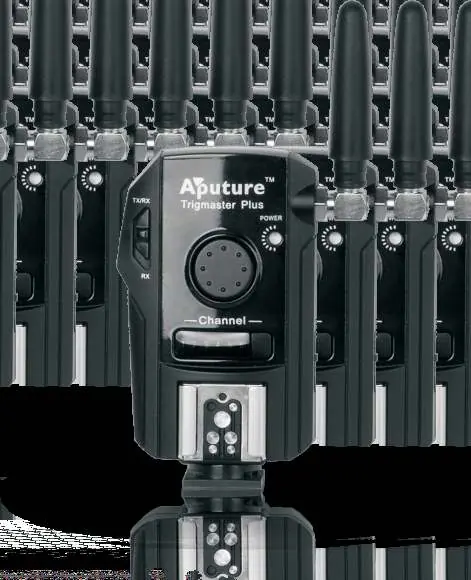

Der Aputure Trigmaster Plus 2.4G ist ein kombiniertes Sender- und Empfängersystem für Kameras und Blitze. Das Gerät erkennt automatisch, ob es als Sender oder Empfänger fungieren soll. Für einen reibungslosen Betrieb müssen alle verwendeten Einheiten auf denselben Kanal eingestellt sein. Die Reichweite beträgt bis zu 120 Meter im offenen Gelände.
Produktübersicht und Komponenten
Das Gerät verfügt über eine Antenne, einen Status-Indikator, einen Auslöseknopf, einen Kanalwahlschalter, einen Funktionsschalter (TX/RX oder RX), einen Blitz-Synchronisationsanschluss, einen Kamera-Fernauslöseanschluss und einen PC-Anschluss. Im Lieferumfang sind verschiedene Kabel für Kamera- und Blitzverbindungen enthalten.
Inbetriebnahme
Das Gerät wird mit zwei AAA 1.5V Batterien betrieben. Öffnen Sie das Batteriefach, legen Sie die Batterien gemäß der +/- Markierung ein und schließen Sie das Fach. Eine blinkende rote Status-LED signalisiert einen niedrigen Batteriestand.
Kanaleinstellungen und Funktionswahl
Kanaleinstellung: Stellen Sie sicher, dass alle Trigmaster Plus 2.4G Einheiten auf denselben Kanal eingestellt sind, um Störungen zu vermeiden.
Funktionswahl:
- TX/RX: Verwenden Sie diese Einstellung für den Sender (Kamera-Fernauslöser) oder wenn das Gerät als Blitz-Auslöser auf der Kamera montiert ist.
- RX: Verwenden Sie diese Einstellung für den Empfänger, der mit einem Blitz verbunden ist.
Bedienung
Kamerafernsteuerung: Verbinden Sie das Gerät über das entsprechende Kabel mit der Kamera. Halbdurchdrücken des Auslöseknopfes am Trigmaster fokussiert die Kamera (grüne LED), vollständiges Durchdrücken löst das Bild aus (rote LED).
Blitzsteuerung: Ein Gerät auf der Kamera (TX/RX) löst den Empfänger (RX) am Blitz aus. Der Trigmaster kann auch Speedlights "aufwecken", wenn diese in den Standby-Modus gegangen sind.
Interlink-Modus: Ermöglicht die gleichzeitige Auslösung von Kamera und Blitz. Ein Gerät dient als Hand-Fernauslöser, ein weiteres als Kamera-Empfänger und ein drittes als Blitz-Empfänger.
Fehlerbehebung
Bei Problemen prüfen Sie bitte:
- Blitz löst nicht aus: Batterien prüfen, Kanäle abgleichen, Funktionsschalter (TX/RX vs RX) korrekt einstellen, Kabelverbindungen prüfen.
- Kamera fokussiert nicht: Objektiv muss auf AF (Autofokus) stehen.
- Reichweite begrenzt: Batteriestand prüfen, Hindernisse zwischen Sender und Empfänger entfernen, Position/Winkel ändern.
Technische Daten
- Frequenz: 2.4G
- Reichweite: 120 Meter (offenes Gelände)
- Kanäle: 6
- Synchronisationszeit: 1/250 Sekunde
- Standby-Zeit: 2000 Stunden
- Betriebszeit: 100 Stunden
Praktische Hilfe
Typische Probleme
Blitz oder Kamera löst nicht aus
Prüfen Sie, ob Batterien eingelegt sind und der Empfänger eingeschaltet ist. Stellen Sie sicher, dass Sender und Empfänger auf demselben Kanal sind und der Funktionsschalter (TX/RX oder RX) korrekt eingestellt ist.
Kamera löst aus, fokussiert aber nicht
Stellen Sie sicher, dass das Objektiv auf AF (Autofokus) und nicht auf MF (manueller Fokus) eingestellt ist.
Begrenzte Reichweite
Prüfen Sie den Batteriestand. Ändern Sie die Position oder den Winkel des Senders und stellen Sie sicher, dass keine Hindernisse zwischen Sender und Empfänger sind.
Signalstörungen
Stellen Sie sicher, dass die Kanaleinstellungen des Trigmaster Plus 2.4G sich von denen anderer Fotografen in der Nähe unterscheiden.
Vor der Verwendung
- Legen Sie zwei AAA 1.5V Batterien ein.
- Stellen Sie sicher, dass alle Einheiten auf denselben Kanal eingestellt sind.
- Stellen Sie den Funktionsschalter korrekt ein (TX/RX für Sender/Kamera-Auslöser, RX für Empfänger am Blitz).
- Prüfen Sie die Kabelverbindungen zwischen Gerät und Kamera/Blitz.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Synchronisationszeit
- 1/250 Sekunde, ermöglicht schnelle Blitzsynchronisation.
- Betriebszeit
- Bis zu 100 Stunden kontinuierliche Nutzung.
Abbildungen und Diagramme
- Die Komponentenübersicht zeigt die Position von Antenne, Schaltern und Anschlüssen.
- Das Diagramm zur Kanaleinstellung zeigt, wie der Kanalwahlschalter zu bedienen ist.
- Das Diagramm zur Funktionswahl zeigt die Positionen für TX/RX und RX.
Modellkompatibilität
- Kompatibel mit allen Aputure Trigmaster 2.4G Produkten.
- Kann die meisten Marken-Speedlights (Canon, Nikon, Sony, Olympus etc.) aufwecken.
