Schnellstartanleitung für Annke Network Video Recorder
Erfahren Sie, wie Sie Ihren Annke Network Video Recorder einrichten, Festplatten installieren, Kameras verbinden und den Fernzugriff konfigurieren. Vollständige Anleitung für Installation und Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der schnellen Einrichtung und Inbetriebnahme Ihres Annke Network Video Recorders (NVR). Sie deckt die Hardware-Installation, den Anschluss der Kameras, die Systemaktivierung sowie die Konfiguration des Fernzugriffs ab. Bitte beachten Sie, dass für die Aufnahme von Videos eine Festplatte erforderlich ist.
Lieferumfang
Stellen Sie sicher, dass alle folgenden Komponenten im Paket enthalten sind:
- NVR-Gerät
- USB-Maus
- Netzteil und Netzkabel
- Netzwerkkabel
- HDMI-Kabel
- HDD-Strom- und Datenkabel (falls nicht vorinstalliert)
- Wandaufkleber

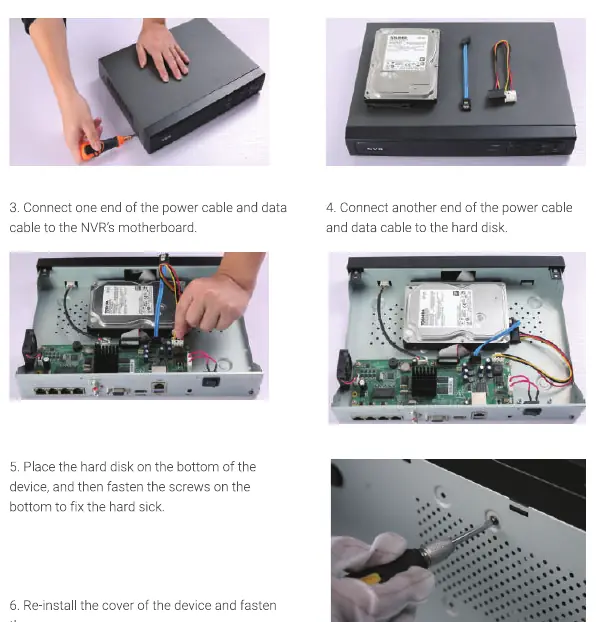

Installation der Festplatte
Wenn keine Festplatte vorinstalliert ist, müssen Sie diese vor der Inbetriebnahme einbauen:
- Trennen Sie das Gerät von der Stromversorgung.
- Entfernen Sie die Gehäuseabdeckung durch Lösen der Schrauben an der Rückseite und den Seiten.
- Verbinden Sie das Strom- und Datenkabel mit dem Mainboard des NVR.
- Verbinden Sie die anderen Enden der Kabel mit der Festplatte.
- Platzieren Sie die Festplatte am Boden des Geräts und befestigen Sie sie mit den mitgelieferten Schrauben.
- Setzen Sie die Gehäuseabdeckung wieder auf und befestigen Sie die Schrauben.
Anschluss des NVR
Verbinden Sie die Komponenten wie folgt:
- Monitor: Schließen Sie einen Monitor über VGA oder HDMI an.
- Kameras: Verbinden Sie die IP-Kameras mit den PoE-Ports des NVR.
- Maus: Schließen Sie die USB-Maus an einen der USB-Ports an.
- Netzwerk: Verbinden Sie den NVR bei Bedarf über ein Netzwerkkabel mit Ihrem Router.
- Strom: Schließen Sie das Netzteil an und schalten Sie das Gerät ein.
Ersteinrichtung und Aktivierung
Nach dem Einschalten müssen Sie das Gerät aktivieren:
- Wählen Sie die gewünschte Sprache.
- Legen Sie ein starkes Administrator-Passwort fest (mindestens 8 Zeichen, inklusive Groß-/Kleinbuchstaben, Zahlen und Sonderzeichen).
- Verwenden Sie den Einrichtungsassistenten, um Zeitzone, Datum und Uhrzeit zu konfigurieren.
- Formatieren Sie die neu installierte Festplatte über das Menü, bevor Sie sie verwenden.
Netzwerkkonfiguration und Fernzugriff
Um den Fernzugriff über die ANNKE Vision App zu nutzen:
- Stellen Sie sicher, dass der NVR mit dem Internet verbunden ist.
- Aktivieren Sie die ANNKE Vision-Funktion im Menü unter Konfiguration > Netzwerk > Plattformzugriff.
- Laden Sie die ANNKE Vision-App auf Ihr Smartphone herunter.
- Registrieren Sie ein Konto in der App.
- Scannen Sie den QR-Code, der im Menü des NVR unter Plattformzugriff angezeigt wird, um das Gerät hinzuzufügen.
Sicherheitshinweise
- Verwenden Sie das Gerät nur in Innenräumen.
- Sorgen Sie für eine gut belüftete, staubfreie Umgebung.
- Verwenden Sie eine USV (unterbrechungsfreie Stromversorgung), um das Gerät bei Stromausfällen zu schützen.
- Trennen Sie das Gerät vom Strom, bevor Sie Zubehör oder Peripheriegeräte anschließen oder trennen.
Praktische Hilfe
Typische Probleme
Gerät zeigt kein Bild auf dem Monitor
Überprüfen Sie die Kabelverbindungen (HDMI/VGA), stellen Sie sicher, dass der Monitor eingeschaltet ist und die Auflösung des NVR (Standard 1080p) unterstützt wird.
Passwort vergessen
Verwenden Sie die Passwort-Wiederherstellungsfunktion auf der Login-Seite. Sie können das Passwort über die ANNKE Vision App, E-Mail oder Sicherheitsfragen zurücksetzen.
Kamera wird nicht angezeigt
Überprüfen Sie, ob die Kamera korrekt mit dem PoE-Port verbunden ist und ob die IP-Einstellungen im Menü unter Kamera > IP-Kanal korrekt konfiguriert sind.
Fernzugriff funktioniert nicht (Status Offline)
Überprüfen Sie die Internetverbindung des NVR, stellen Sie sicher, dass die ANNKE Vision-Funktion aktiviert ist und die Netzwerkeinstellungen (DHCP) korrekt sind.
Vor der Verwendung
- Stellen Sie sicher, dass eine kompatible Festplatte für die Videoaufzeichnung installiert ist.
- Verwenden Sie eine USV, um das Gerät vor Stromschwankungen zu schützen.
- Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht (100-240V AC oder 48V DC).
- Platzieren Sie das Gerät in einer gut belüfteten und staubfreien Umgebung.
- Legen Sie ein starkes Passwort für den Administrator-Zugang fest.
Technische Daten in der Praxis
- PoE-Schnittstelle
- Netzwerkschnittstellen, die IP-Kameras sowohl mit Daten als auch mit Strom versorgen.
- Status-Indikator (POWER)
- Leuchtet gelb, wenn das System ordnungsgemäß läuft.
- Status-Indikator (STATUS)
- Blinkt rot, wenn Daten von der Festplatte gelesen oder darauf geschrieben werden.
Abbildungen und Diagramme
- Die Rückseite des NVR bietet Anschlüsse für Audio, VGA, HDMI, USB, LAN und PoE-Kameras.

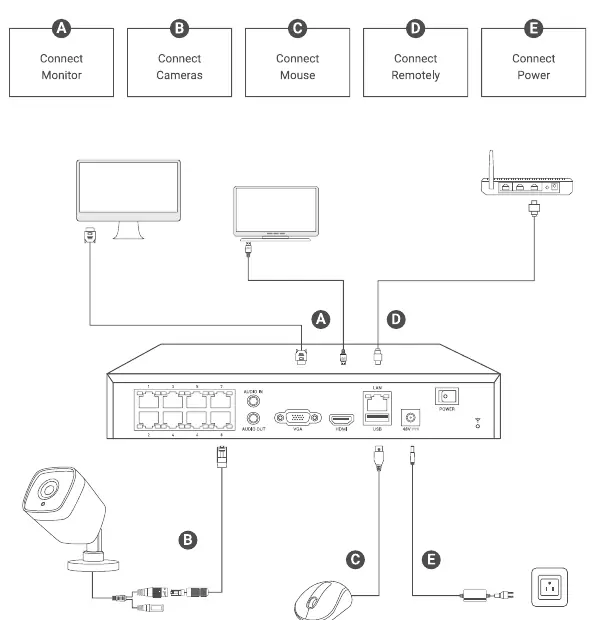

- Das Verbindungsdiagramm illustriert den Anschluss von Monitor, Maus, Kameras, Router und Stromversorgung.
Modellkompatibilität
- Das Gerät ist für den Innenbereich konzipiert.
- Unterstützt IP-Kameras mit IPCAM-Protokoll oder ONVIF-Standard.
