Installationsanleitung für Risco ProSYS B5 Kunststoffgehäuse

Erfahren Sie, wie Sie das Risco ProSYS B5 Kunststoffgehäuse installieren. Diese Anleitung enthält detaillierte Montagepläne für verschiedene Erweiterungsmodule, Lochbelegungen und technische Spezifikationen für eine sichere Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Kunststoffgehäuse ist ausschließlich für Geräte geeignet, die mit einer Spannung von unter 60 V DC oder 42,4 V AC betrieben werden. Stellen Sie vor der Installation sicher, dass die Anforderungen an die Spannungsversorgung eingehalten werden.

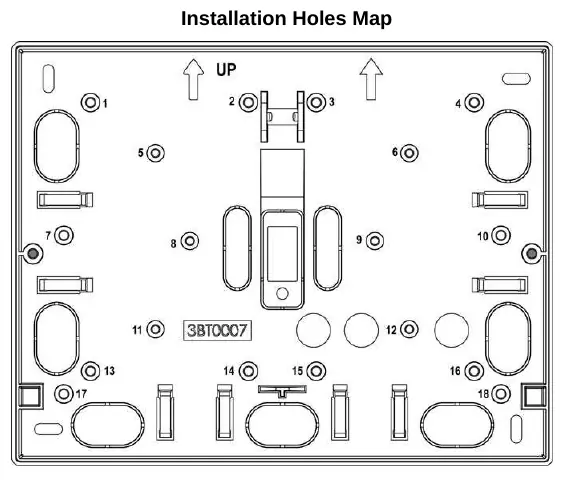

Installationsplan für Befestigungslöcher
Installationsplan für Befestigungslöcher

Montage von Zubehör

Das Gehäuse unterstützt die Installation verschiedener Erweiterungsmodule. Je nach Modultyp sind unterschiedliche Befestigungslöcher zu verwenden:

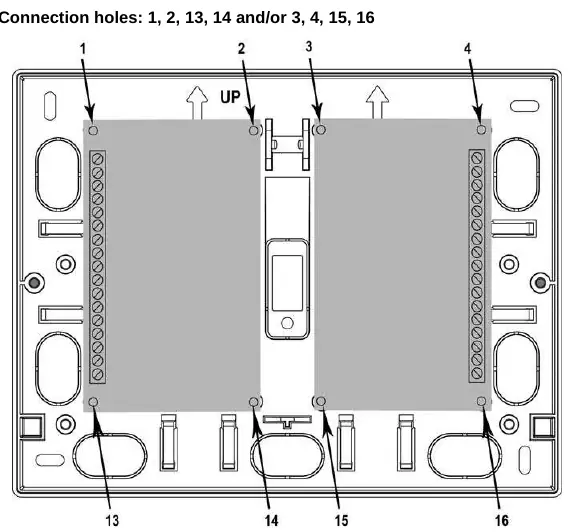

Installationsplan für ProSYS-Module
Installationsplan für ProSYS-Module
  • ProSYS 8-Zonen-Erweiterungsmodul
  • ProSYS 4-Relais-Ausgangsmodul
  • ProSYS 8 O.C.-Ausgangsmodul
  • ProSYS Ereignisprotokoll-Erweiterungsmodul (512, 999)
  • ProSYS X-10 Erweiterungsmodul

Für diese Module sind die Verbindungslöcher 1, 2, 13, 14 und/oder 3, 4, 15, 16 zu verwenden.

Installation von 16-Zonen-Erweiterungsmodulen

Für die Installation eines einzelnen 16-Zonen-Expanders sind die Verbindungslöcher 7, 10, 17 und 18 zu verwenden.

Installationsplan für 16-Zonen-Expander
Installationsplan für 16-Zonen-Expander

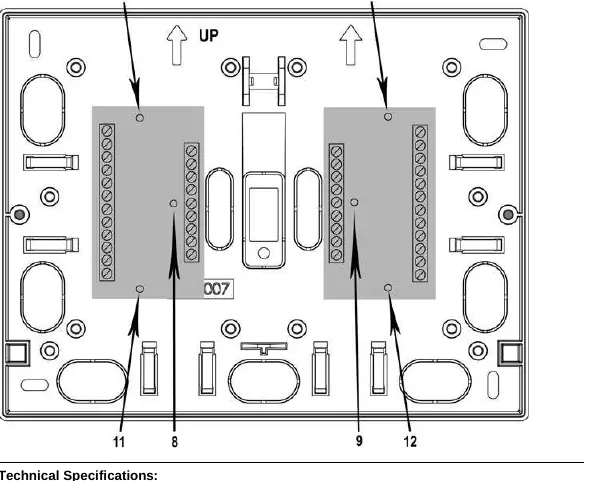

Installation von GT-Zubehör

Für die Installation von GT-Zubehör (Zone Expander Code 02083, Relais-Ausgangs-Expander Code 02085, ID-Expander Code 02087) sind die Verbindungslöcher 5, 8, 11 und/oder 6, 9, 12 zu verwenden.

Installationsplan für GT-Zubehör
Installationsplan für GT-Zubehör

Technische Daten

Das Gehäuse entspricht der Zertifizierung EN50131-3 Grad 3, Umweltklasse II. Die Abmessungen betragen 192 mm x 150 mm x 57 mm.

Praktische Hilfe

Typische Probleme

Spannungsüberschreitung

Das Gehäuse darf nur für Geräte mit einer Spannung unter 60VDC oder 42.4VAC verwendet werden.

Vor der Verwendung

  • Überprüfen Sie die Betriebsspannung des zu installierenden Moduls.
  • Identifizieren Sie das Modell des Erweiterungsmoduls.
  • Wählen Sie die korrekten Befestigungslöcher gemäß der Anleitung für das spezifische Modul aus.
  • Stellen Sie sicher, dass die Umgebung den Anforderungen der Umweltklasse II entspricht.
