Installationsanleitung für DMP 1100D Wireless Receiver

Erfahren Sie, wie Sie den DMP 1100D Wireless Receiver installieren, programmieren und verdrahten. Diese Anleitung enthält Details zur Einrichtung der Funkzonen, LED-Statusanzeigen und Verdrahtungsspezifikationen für XT30/XT50-Panels.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
1100D Wireless Receiver Übersicht Seite 1 Verdrahtungsplan für den 1100D Receiver Seite 2

Wichtige Informationen aus der Anleitung

Der DMP 1100D Wireless Receiver ermöglicht die Erweiterung von DMP XT30/XT50-Panels um bis zu 32 Funkzonen. Das Gerät nutzt eine 900-MHz-Frequenzsprung-Technologie für eine sichere, bidirektionale Kommunikation. Vor der Installation ist sicherzustellen, dass die Firmware des Panels kompatibel ist (XT50 Version 102 oder höher; Verschlüsselung erfordert Version 183 oder höher).

1100D Wireless Receiver Übersicht
1100D Wireless Receiver Übersicht

Programmierung des Panels

Führen Sie die folgenden Schritte am Keypad durch, um den Receiver zu konfigurieren:

  1. Setzen Sie das Panel zurück.
  2. Geben Sie am Keypad 6653 (PROG) ein, um das Programmiermenü zu öffnen.
  3. Programmieren Sie unter SYSTEM OPTIONS einen HOUSE CODE zwischen 1 und 50.
  4. Bei XT50-Panels wählen Sie NO bei der Abfrage BUILT IN 1100 WIRELESS, um den externen Receiver zu aktivieren.
  5. (Nur 1100DE) Wählen Sie bei der Abfrage 1100 ENCRYPTION die Option ALL (nur verschlüsselte Geräte) oder BOTH (verschlüsselte und unverschlüsselte Geräte).
  6. Bestätigen Sie das Standard-Passwort oder geben Sie eine 8-stellige hexadezimale Zeichenfolge ein.
  7. Drücken Sie CMD bis STOP erscheint und speichern Sie die Programmierung.

Standortwahl und LED-Test

Der Receiver sollte zentral zwischen dem Panel und den Sendern platziert werden. Nutzen Sie einen 1106 Series Universal Wireless Transmitter für einen LED-Test:

  • Halten Sie den Sender am gewünschten Montageort.
  • Drücken Sie den Sabotagekontakt (Tamper Switch).
  • Bestätigt: Die LED blinkt sofort ein und aus.
  • Fehlerhaft: Die LED leuchtet ca. 8 Sekunden lang oder blinkt schnell hintereinander. Positionieren Sie den Receiver neu.

Verdrahtung und Montage

Verwenden Sie für die Verbindung zwischen Panel und Receiver ungeschirmte Kabel (18 oder 22 AWG). Verwenden Sie keine abgeschirmten Kabel oder verdrillte Paare für Datenleitungen.

Verdrahtungsplan für den 1100D Receiver
Verdrahtungsplan für den 1100D Receiver
  1. Verbinden Sie die roten, gelben, grünen und schwarzen Adern mit dem PANEL-Anschluss am 1100D.
  2. Verbinden Sie das andere Ende mit den Klemmen 7, 8, 9 und 10 am Panel.
  3. Befestigen Sie den 1100D mit den mitgelieferten Schrauben an der Wand.
  4. Setzen Sie die Abdeckung wieder auf.

LED-Statusanzeigen

  • RF RX: Gelb blinkend (Datenempfang vom Sender).
  • RF TX: Grün blinkend (Datenübertragung zum Sender).
  • PANEL RX: Gelb blinkend (Datenempfang vom Panel).
  • PANEL TX: Grün blinkend (Datenübertragung zum Panel).
  • STATUS: Rot leuchtend (Speicher-Upload läuft).
  • PWR: Grün leuchtend (Stromversorgung aktiv).

Praktische Hilfe

Typische Probleme

Kommunikation fehlerhaft (LED leuchtet 8s oder blinkt schnell)

Positionieren Sie den Receiver neu, bis der LED-Test eine klare Kommunikation bestätigt.

Spannungsabfall am Gerät

Wenn die Spannung unter 2.0VDC fällt, installieren Sie ein zusätzliches Netzteil am Ende des Stromkreises.

Instabile Datenübertragung

Stellen Sie sicher, dass keine abgeschirmten Kabel oder verdrillten Paare für LX-Bus und Keypad-Bus verwendet werden.

Vor der Verwendung

  • Panel-Firmware prüfen (XT50 v102+, Verschlüsselung v183+).
  • 1106 Series Universal Wireless Transmitter für den LED-Test bereithalten.
  • Geeignetes Kabelmaterial (18 oder 22 AWG ungeschirmt) bereitstellen.
  • House Code (1-50) für die Programmierung festlegen.

Technische Daten in der Praxis

Betriebsspannung
12 VDC nominal.
Stromaufnahme
25 mA (Durchschnitt), 35 mA (Spitze).
Frequenzbereich
905-924 MHz.
Maximale Leitungslänge
2.500 Fuß (ca. 762 Meter) Gesamtlänge pro Stromkreis.

Abbildungen und Diagramme

  • Abbildung 1 zeigt die physische Ansicht des 1100D Receivers mit Status-LEDs.

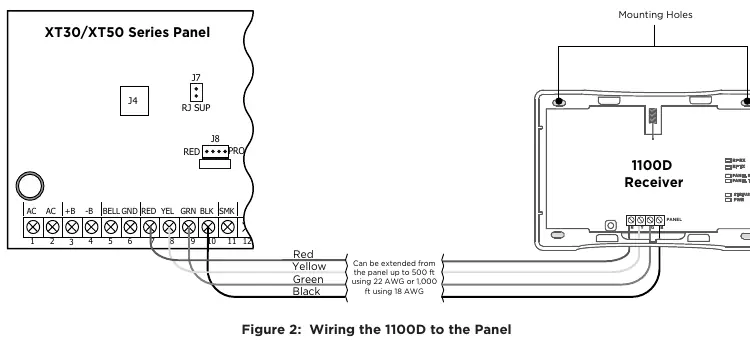

  • Abbildung 2 zeigt den detaillierten Verdrahtungsplan zwischen dem XT30/XT50 Panel (Klemmen 7-10) und dem 1100D Receiver.

Modellkompatibilität

  • Kompatibel mit XT30 und XT50 Panels.
  • 1100T Translator erfordert Receiver-Firmware Version 207/301 oder höher.
  • Maximale Anzahl von Geräten pro 2.500-Fuß-Stromkreis beträgt 40.
