Aufbauanleitung für American Tent 40x120 Ft Rahmenzelt
Detaillierte Aufbauanleitung für das American Tent 40x120 Ft Rahmenzelt. Erfahren Sie alles über die Vorbereitung, den Aufbau, die Verankerung und die sichere Lagerung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Sicherheits- und Aufbauanleitung für das 40x120 Ft Rahmenzelt von American Tent. Die Anweisungen decken nicht alle möglichen Bedingungen ab; gesunder Menschenverstand und Vorsicht sind seitens des Benutzers erforderlich. Für den Aufbau werden 10-12 Personen, ein Vorschlaghammer und eine Unterlegplane benötigt.
Vorbereitung und Standortwahl
Wählen Sie einen Standort, der eben und frei von Schutt ist. Überprüfen Sie den Untergrund (Gras, Kies, Beton, Asphalt, Holz) und stellen Sie sicher, dass der Zugang für Lieferungen einfach ist. Achten Sie auf elektrische Leitungen oder Baumzweige über dem Zelt. Vor dem Einschlagen von Pfählen müssen unterirdische Versorgungsleitungen lokalisiert werden (rufen Sie 811 an).
Aufbau des Rahmens
Der Aufbau erfolgt in mehreren Schritten:
- Legen Sie alle Rahmenteile am Boden aus.
- Setzen Sie Stifte in die 6-Wege-Kronen ein, um die Sparren zu positionieren.
- Verbinden Sie die 6-Wege-Kronen mit den Stangen (Pole D).
- Bauen Sie das Rahmendach in Abschnitten auf, beginnend mit den 6-Wege-Kronen.
- Befestigen Sie die 40-Fuß-Kabel an den Seitenteilen (Side Tees), bevor Sie die Beine und das Zeltdach anbringen.
- Ziehen Sie das Zeltdach über den Rahmen und zentrieren Sie es.
- Befestigen Sie die Basisplatten an den Beinen.
- Heben Sie die windabgewandte Seite des Rahmens an, um die Beine zu montieren.
Verankerung
Das Zelt muss sicher verankert werden. Verwenden Sie entweder das Stake & Bolt-System (Pfähle und Ratschengurte) oder das Betonanker-Kit. Bei der Verwendung von Pfählen sollten diese etwa 5 Fuß von den 7-Fuß-Beinen entfernt eingeschlagen werden. Die Ratschengurte werden nach dem Aufrichten des Rahmens befestigt und gespannt.
Zusätzliche Montage
Die Anleitung enthält Anweisungen für:
- Seitenwände: Befestigung mit Clips an der Seitenwandleine.
- Regenrinnen: Verbindung zwischen zwei Zelten.

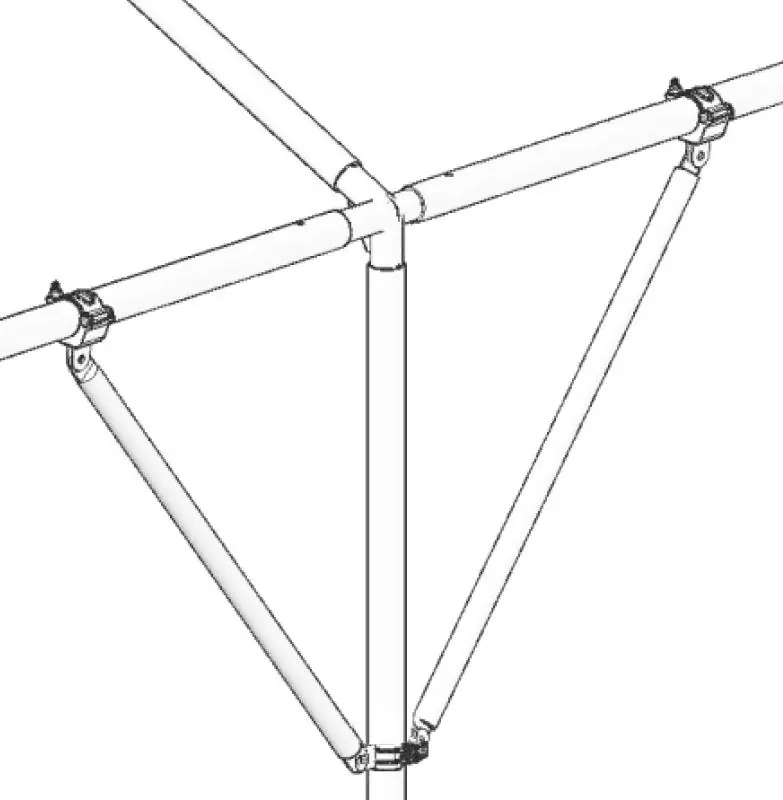

- Beinverstärkung: Montage von Halterungen und Streben an den Beinen.
- PinGuard: Schutzabdeckungen für die Verbindungsstellen.
- Doppelrohr-Montage: Spezielle Anweisungen für die 21' 8.5" Doppelrohre.
Abbau und Lagerung
Beim Abbau gehen Sie in umgekehrter Reihenfolge vor. Achten Sie darauf, dass das Zelt sauber und trocken ist, bevor Sie es falten und lagern. Verwenden Sie eine Unterlegplane, um das Zelt vor Schmutz und Abrieb zu schützen. Lagern Sie das Zelt an einem geschützten Ort, um extreme Temperaturen zu vermeiden.
Herstellerinformationen
American Tent
Praktische Hilfe
Typische Probleme
Achten Sie darauf, dass die R-Pins in die gleiche Richtung zeigen, um das Risiko von Rissen beim Überziehen des Zeltes zu minimieren.
Heben Sie immer zuerst die windabgewandte Seite an, um zu verhindern, dass der Wind das Zelt erfasst.
Überprüfen Sie die Verankerung. Stellen Sie sicher, dass die Pfähle korrekt und tief genug eingeschlagen sind.
Vor der Verwendung
- Prüfen Sie den Standort auf unterirdische Versorgungsleitungen (811 anrufen).
- Stellen Sie sicher, dass 10-12 Personen für den Aufbau verfügbar sind.
- Bereiten Sie einen Vorschlaghammer und eine Unterlegplane vor.
- Prüfen Sie alle Teile anhand der Diagramme auf Vollständigkeit.
- Stellen Sie sicher, dass das Zelt bei Windgeschwindigkeiten über 36 mph evakuiert wird.
Abbildungen und Diagramme
- Die Diagramme auf Seite 3-5 zeigen die genaue Positionierung der Fittings und Stangen.
- Die Abbildungen auf Seite 7-9 verdeutlichen die Schritt-für-Schritt-Montage des Rahmens.
- Seite 13 zeigt die spezifische Montage der Doppelrohre.
Modellkompatibilität
- Das Zelt ist eine temporäre Struktur und nicht für Schneelasten ausgelegt.
- Bei Windgeschwindigkeiten über 25 mph sollte das Zelt abgebaut oder das Dach entfernt werden.
