Ersatzteilliste für Warmwasserbereiter Dražice OKC 160/1m2
Detaillierte Ersatzteilliste und Explosionszeichnung für den Warmwasserbereiter Dražice OKC 160/1m2. Identifizieren Sie Bauteile und Ersatzteilnummern für Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist eine offizielle Ersatzteilliste für den Warmwasserbereiter Dražice OKC 160/1m2. Es enthält keine Bedienungsanleitung, sondern dient ausschließlich der Identifikation von Bauteilen für Wartungs- und Reparaturzwecke.
Explosionszeichnung und Bauteile

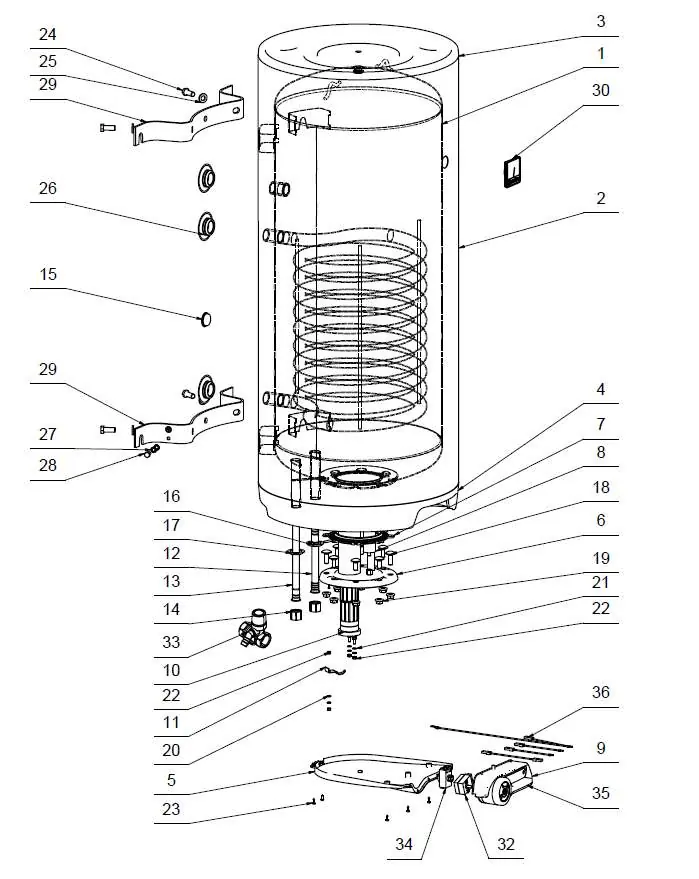

Die Explosionszeichnung auf der ersten Seite zeigt den gesamten Aufbau des Geräts. Jedes Bauteil ist mit einer Positionsnummer versehen, die direkt mit der Tabelle auf den folgenden Seiten korrespondiert.
Verwendung der Ersatzteilliste
Um ein Ersatzteil zu identifizieren oder zu bestellen, gehen Sie wie folgt vor:
- Suchen Sie das betroffene Bauteil in der Explosionszeichnung auf Seite 1.
- Notieren Sie die entsprechende Positionsnummer (Poz.).
- Suchen Sie diese Nummer in der Tabelle auf Seite 2 oder 3.
- In der Spalte "Typové číslo" finden Sie die spezifische Artikelnummer des Ersatzteils.
- Die Tabelle enthält Bezeichnungen in verschiedenen Sprachen, darunter Deutsch (GER).
Praktische Hilfe
Vor der Verwendung
- Identifizieren Sie das defekte Bauteil anhand der Explosionszeichnung.
- Suchen Sie die entsprechende Positionsnummer in der Tabelle.
- Notieren Sie die Typennummer (Typové číslo) für die Bestellung.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt den Aufbau des Warmwasserbereiters.
- Die Nummern im Diagramm entsprechen den Positionsnummern in der Teileliste.
