Bedienungsanleitung für Motorradheber AGT INDUSTRIAL AGT-ML 1500LBS

Wichtige Informationen aus der Anleitung

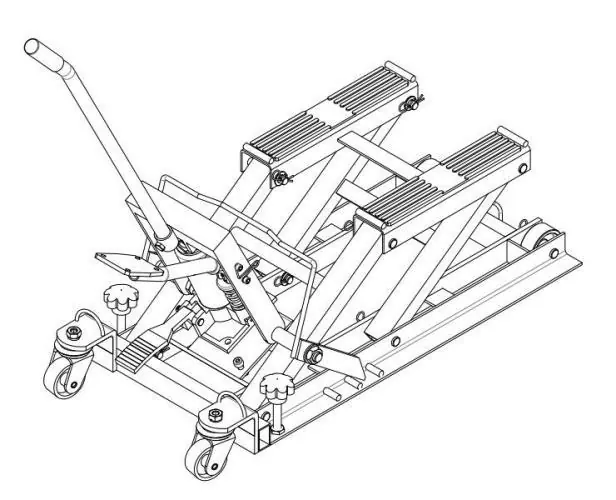

Der AGT-ML 1500LBS ist ein hydraulischer Motorradheber, der für die Wartung und Reinigung von Motorrädern und ATVs konzipiert ist. Die maximale Tragfähigkeit beträgt 1500 lbs (ca. 680 kg). Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsanweisungen zu lesen, um Verletzungen zu vermeiden. Der Heber muss auf einem harten, ebenen Untergrund verwendet werden und die Last muss nach dem Anheben durch die integrierten Sicherheitsverriegelungen (Stop Bars) gesichert werden.

Technische Daten

• Tragfähigkeit: 1500 lbs
• Minimale Höhe: 120 mm
• Maximale Höhe: 380 mm
• Gewicht (Netto): 28 kg
• Gewicht (Brutto): 30 kg
• Verpackungsmaße: 850 x 400 x 150 mm

Sicherheitshinweise

• Überschreiten Sie niemals die Nennlast von 1500 lbs.
• Verwenden Sie den Heber nur auf harten und ebenen Flächen.
• Verteilen Sie die Last gleichmäßig auf den Sätteln.
• Verwenden Sie den Heber nur zum Anheben; stützen Sie das Fahrzeug nach dem Anheben mit geeigneten Mitteln ab.
• Tragen Sie während der Arbeit eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
• Halten Sie sich während des Hebens und Senkens vom Lastbereich fern.
• Sichern Sie die Last immer mit geeigneten Spanngurten.
• Bewegen Sie das Fahrzeug nicht, während es sich auf dem Heber befindet.

Aufbau und Komponenten

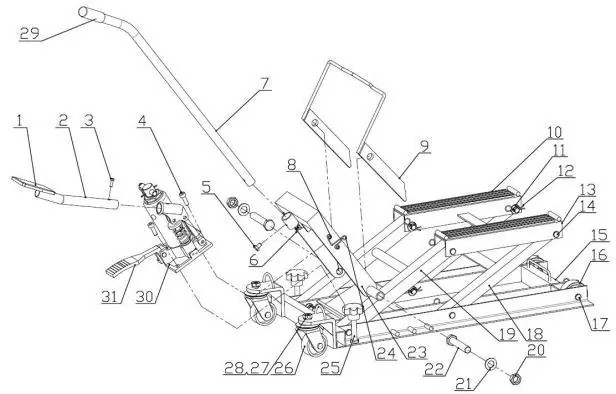

Der Heber besteht aus einer stabilen Stahlkonstruktion mit einem hydraulischen Pumpensystem. Zu den Hauptkomponenten gehören die Gummiauflagen, das Fußpedal zum Pumpen, das Entlastungspedal zum Senken, die Lenkrollen sowie die Sicherheitsverriegelung (Stop Bar). Eine detaillierte Explosionszeichnung mit allen 31 Einzelteilen finden Sie in der vollständigen Anleitung auf Seite 3.

Bedienung

Anheben

1. Heben Sie die Verbindungsstange der Sicherheitsverriegelung (Stop Bar Connecting Rod) an und sichern Sie diese in der Klemme.
2. Positionieren Sie den Heber unter der Last. Senken Sie den Heber bei Bedarf durch Betätigen des Entlastungspedals.
3. Drehen Sie die Feststellschrauben (Lock Bolts), bis sie den Boden berühren und die Hinterräder leicht anheben, um ein Wegrollen zu verhindern.
4. Sichern Sie die Last mit Spanngurten.
5. Pumpen Sie mit dem Fußpedal, bis die Last die gewünschte Höhe erreicht hat.
6. Lösen Sie die Verbindungsstange der Sicherheitsverriegelung und arretieren Sie den Heber in einer der drei Verriegelungspositionen. Senken Sie den Heber leicht ab, damit die Sicherheitsverriegelungen sicher einrasten.

Absenken

1. Entfernen Sie alle Werkzeuge und Teile unter dem Heber.
2. Betätigen Sie das Fußpedal leicht, um den Heber anzuheben und die Sicherheitsverriegelungen zu lösen. Sichern Sie die Verbindungsstange in der Klemme.
3. Drücken Sie das Entlastungspedal langsam und vorsichtig, um die Last abzusenken.
4. Sobald die Last auf dem Boden steht, entfernen Sie die Spanngurte und lösen Sie die Feststellschrauben, damit der Heber wieder rollbar ist.

Wartung

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf beschädigte, lose oder fehlende Teile durch. Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Wechseln Sie das Hydrauliköl mindestens alle drei Jahre:

• Senken Sie den Heber vollständig ab und entfernen Sie den Öleinfüllstopfen am Flaschenwagenheber.
• Lassen Sie das alte Öl in einen geeigneten Behälter ab und entsorgen Sie es gemäß den örtlichen Vorschriften.
• Füllen Sie neues, hochwertiges Hydrauliköl ein, bis es aus der Einfüllöffnung austritt.
• Setzen Sie den Öleinfüllstopfen wieder ein.
