Installationsanleitung für AGA ERA 110-3i Herd

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifizierte Techniker und Fachpersonal. Die Installation des AGA ERA 110-3i Herdes muss gemäß den geltenden Bauvorschriften und IET-Verkabelungsvorschriften erfolgen. Das Gerät ist schwer (320 kg) und erfordert geeignete Ausrüstung und Personal für den Transport. Eine permanente Trennvorrichtung für die Stromversorgung ist zwingend erforderlich.

Lieferung und Transport

Der Herd wird auf einer Palette geliefert. Stellen Sie sicher, dass der Zugang zum Installationsort (Türen, Flure) für die Abmessungen von 1120 mm x 735 mm (Fußabdruck) und die Höhe von 1100 mm auf der Palette geeignet ist. Eine Holzschablone kann zur Überprüfung der Durchgängigkeit verwendet werden.

Installationsanforderungen

• Untergrund: Der Boden muss eben sein und das Gesamtgewicht des Geräts (320 kg) tragen können.

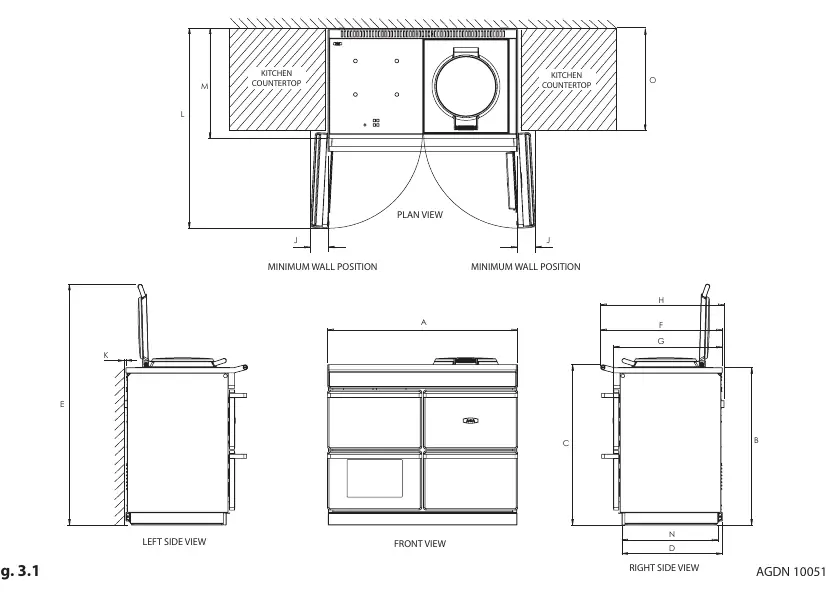

• Abstände: Ein Mindestabstand von 60 mm ist über dem Griff der Isolierabdeckung erforderlich. Seitlich ist ein Spalt von 3 mm zu Arbeitsflächen einzuhalten. Bei Wandmontage sind 130 mm Abstand für den Zugang zu den Ofentüren erforderlich.
• Wartungszugang: An der Vorderseite müssen mindestens 1000 mm Platz für Wartungsarbeiten vorhanden sein.
• Küchenschränke: Achten Sie auf den Abstand zu Schrankgriffen, um Kollisionen mit der Herdtür zu vermeiden (mindestens 90 mm Abstand empfohlen).

Elektroinstallation

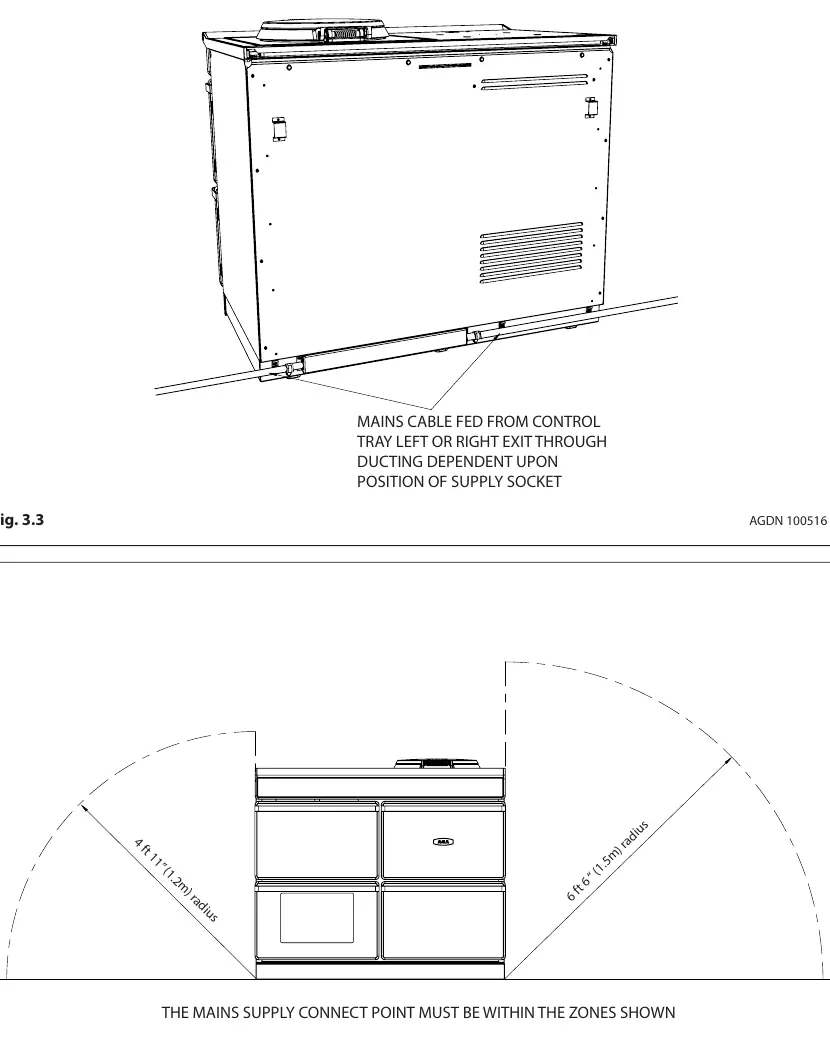

Das Gerät benötigt einen einphasigen 32-Ampere-Anschluss (230V oder 240V, 60Hz). Ein zusätzlicher, separater einphasiger Stromanschluss (240V, 60Hz, 13A) ist für das Induktionskochfeld erforderlich. Die Installation muss durch einen qualifizierten Elektriker erfolgen. Das Gerät muss geerdet sein. Der Trennschalter muss innerhalb von 2 Metern vom Gerät installiert werden, jedoch nicht direkt über dem Herd.

Sicherheitshinweise

• Installieren Sie den Herd nicht hinter einer dekorativen Tür, um Überhitzung zu vermeiden.
• Verwenden Sie keine Dampfreiniger.
• Entfernen Sie keine Teile, die nicht von AGA autorisiert sind.
• Stellen Sie sicher, dass der Herd permanent geerdet ist, bevor Sie ihn an die Stromversorgung anschließen.

Wartung und Reinigung

Verwenden Sie keine scheuernden Reinigungsmittel, ätzende Reiniger oder Metallschaber auf den Emaille-Oberflächen. AGA empfiehlt Reiniger, die von der Vitreous Enamel Association zugelassen sind. Ofentüren dürfen nicht in der Spülmaschine gereinigt werden.
