Bedienungsanleitung für AEG BS18SRABL Winkelbohrmaschine
Schnelle Hilfe und Bedienungsanleitung für die AEG BS18SRABL Winkelbohrmaschine. Erfahren Sie alles über Sicherheit, Betrieb, Wartung und technische Daten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die AEG BS18SRABL ist eine Winkelbohrmaschine für Bohr- und Schraubarbeiten. Sie wird mit einem 18V-Akku betrieben und verfügt über zwei Gänge sowie ein 10mm-Bohrfutter. S. 16
Wichtigste Schritte
- Entfernen Sie den Akku vor allen Arbeiten am Gerät. S. 6, 16
- Sichern Sie das Werkstück mit einer Spannvorrichtung. S. 16
Erste Inbetriebnahme
- Akku einsetzen, Gang wählen (HIGH/LOW), Bohrer/Bit einsetzen, Schalterdrücker betätigen. S. 4, 6, 8, 9
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Gerät blockiert
Sofort ausschalten, Akku entfernen, Ursache beheben.
S. 16Wartung und Reset
- Kontakte sauber halten, Akku nach Gebrauch laden. S. 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 18 V | Akkuspannung | S. 16 |
| Max. Drehmoment | 42,4 Nm | Maximales Drehmoment | S. 16 |
Wo es im PDF steht
- Technische Daten S. 16
- Sicherheitshinweise S. 16, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Arbeitshinweise für die AEG BS18SRABL Winkelbohrmaschine. Vor der ersten Inbetriebnahme sollten Sie die Sicherheitshinweise aufmerksam lesen. Das Gerät ist ausschließlich zum Bohren und Schrauben bestimmt.
Sicherheitshinweise
- Akku entfernen: Nehmen Sie vor allen Arbeiten am Gerät (Wartung, Reinigung, Werkzeugwechsel) den Akku ab.
- Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille, Gehörschutz, eine Staubschutzmaske und Schutzhandschuhe.
- Werkstück sichern: Spannen Sie das Werkstück mit einer Spannvorrichtung fest, um Verletzungen und Schäden zu vermeiden.
- Blockierung: Bei einer Blockierung schaltet das Gerät automatisch ab. Schalten Sie es sofort aus und entfernen Sie den Akku, bevor Sie die Ursache beheben.
Inbetriebnahme
Akku und Ladung
Der Akku verfügt über eine Ladestandsanzeige. Drücken Sie die Taste am Akku, um den Ladezustand (0-100%) zu prüfen. Lagern Sie Akkus bei Temperaturen unter 27°C und trocken. Bei längerer Lagerung (über 30 Tage) sollte der Akku zu 30-50% geladen sein.
Werkzeugwechsel
Das Gerät verfügt über ein Bohrfutter (0,8 - 10 mm). Zum Einsetzen oder Wechseln des Bohrers/Bits öffnen oder schließen Sie das Bohrfutter durch Drehen.
Bedienung
- Geschwindigkeit: Wählen Sie zwischen zwei Gängen (HIGH/LOW) über den Schalter am Gehäuse.

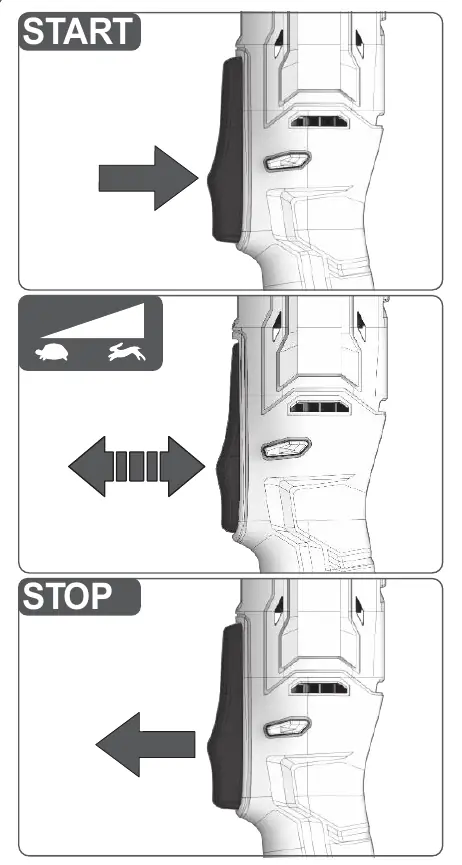

- Start/Stopp: Die Drehzahl wird über den Schalterdrücker stufenlos gesteuert.
- Licht: Das Gerät verfügt über eine integrierte LED-Beleuchtung für den Arbeitsbereich.
Wartung und Pflege
Verwenden Sie nur AEG-Zubehör und Ersatzteile. Bei Bedarf kann eine Explosionszeichnung des Geräts unter Angabe des Typs und der Seriennummer bei Techtronic Industries GmbH angefordert werden.
Technische Daten
- Spannung: 18 V
- Bohrleistung Stahl: 10 mm
- Bohrleistung Holz: 38 mm
- Leerlaufdrehzahl 1. Gang: 0-500 min-1
- Leerlaufdrehzahl 2. Gang: 0-1900 min-1
- Max. Drehmoment: 42,4 Nm
- Gewicht ohne Akku: 1,0 kg
Praktische Hilfe
Typische Probleme
Gerät blockiert oder bleibt stehen
Sofort ausschalten, Akku entfernen und die Ursache der Blockierung (z.B. verkanteter Bohrer) beheben.
Gerät startet nicht
Akku prüfen, ob er korrekt eingesetzt ist und ob er geladen ist.
Vor der Verwendung
- Akku ist vollständig geladen
- Passender Bohrer oder Bit ist fest im Bohrfutter eingespannt
- Schutzausrüstung (Brille, Gehörschutz, Maske, Handschuhe) ist angelegt
- Werkstück ist sicher eingespannt
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 0-1900 min-1
- Maximale Leerlaufdrehzahl im 2. Gang
Abbildungen und Diagramme
- Seite 4: Übersicht der Bedienelemente (Akku, Bohrfutter, Licht, Schalter)
- Seite 6: Anleitung zum sicheren Entfernen des Akkus
- Seite 8: Anleitung zum Wechseln von Bohrern/Bits
- Seite 9: Umschalten zwischen HIGH und LOW Geschwindigkeit
Modellkompatibilität
- Nur AEG-Akkus und -Ladegeräte verwenden.
- Nicht für andere Zwecke als Bohren und Schrauben verwenden.
