Bedienungsanleitung für ADJ UV PAR 100IP UV-Scheinwerfer
Schnelle Anleitung für den ADJ UV PAR 100IP: Installation, DMX-Konfiguration, Wartung, IP65-Sicherheitshinweise und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ADJ UV PAR 100IP ist ein UV-Scheinwerfer mit 100-Watt COB-LED, der für den professionellen Einsatz konzipiert ist. Das Gerät ist IP65-zertifiziert, was bedeutet, dass es gegen Staub und Strahlwasser geschützt ist. Wichtiger Hinweis: Das Gerät ist nur für den temporären Außeneinsatz geeignet und nicht für maritime oder küstennahe Umgebungen zugelassen. Bei Nichtbeachtung erlischt die Garantie.
Sicherheitshinweise: Das Gerät emittiert hochintensive UV-Strahlung (Risikogruppe 3). Vermeiden Sie direkten Augen- und Hautkontakt. Tragen Sie geeignete Schutzkleidung und halten Sie einen Sicherheitsabstand von mindestens 3,3 Metern ein. Schauen Sie niemals direkt in die Lichtquelle.

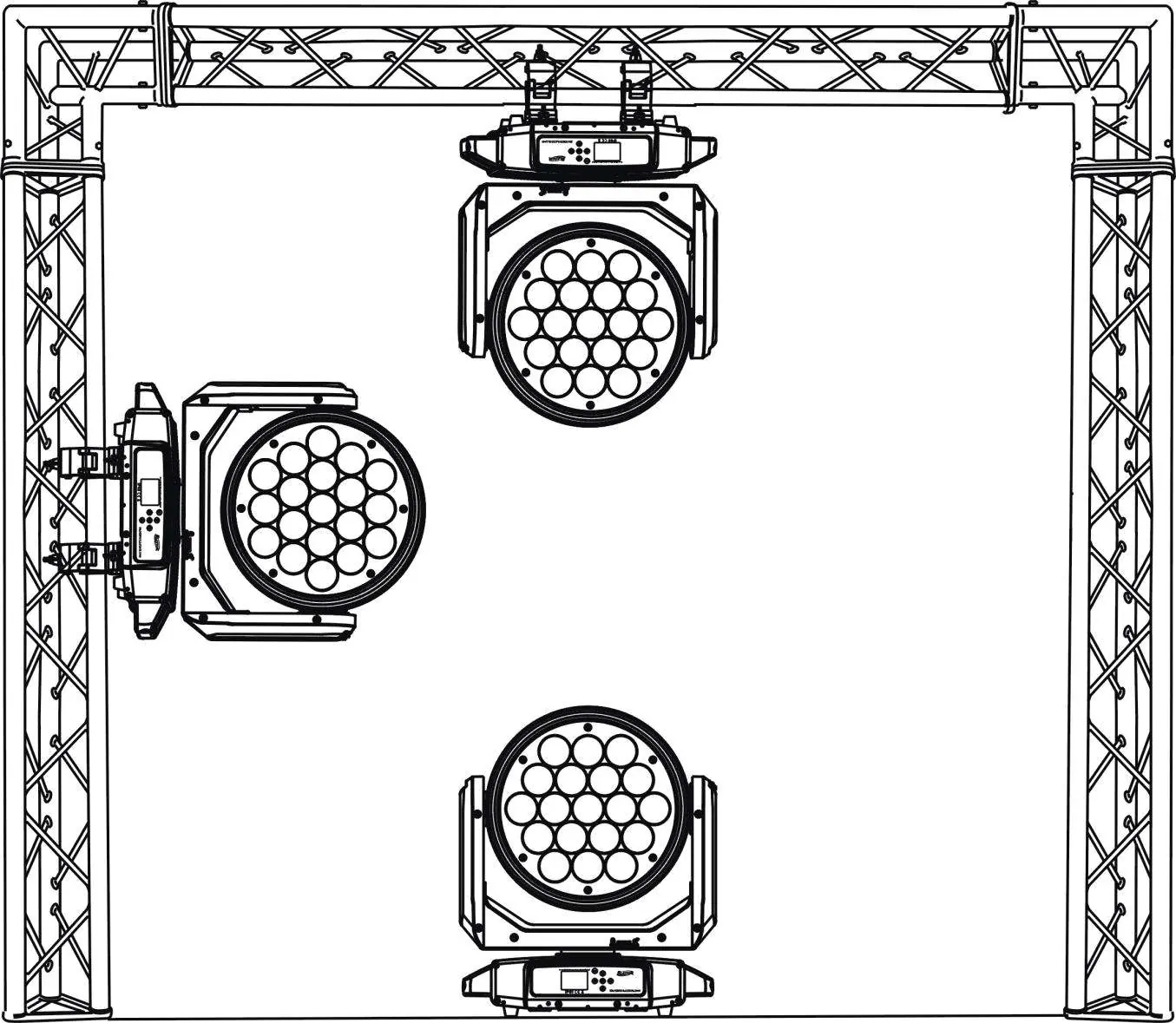

Installation
Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass die Tragstruktur das 10-fache Gewicht des Geräts halten kann.
- Clamp-Montage: Befestigen Sie eine geeignete Klemme an einer Omega-Halterung und montieren Sie diese am Scheinwerfer.
- Sicherheitskabel: Bei hängender Montage ist zwingend ein Sicherheitskabel zu verwenden, das das 10-fache Gewicht des Geräts tragen kann.
- Stativ-Montage: Das Gerät kann auf einem Stativ montiert werden. Achten Sie darauf, dass alle Stativbeine vollständig ausgefahren und arretiert sind.
- Umgebung: Halten Sie einen Abstand von mindestens 0,5 Metern zu Wänden oder anderen Geräten ein, um eine ausreichende Belüftung zu gewährleisten.
Bedienung und DMX-Konfiguration

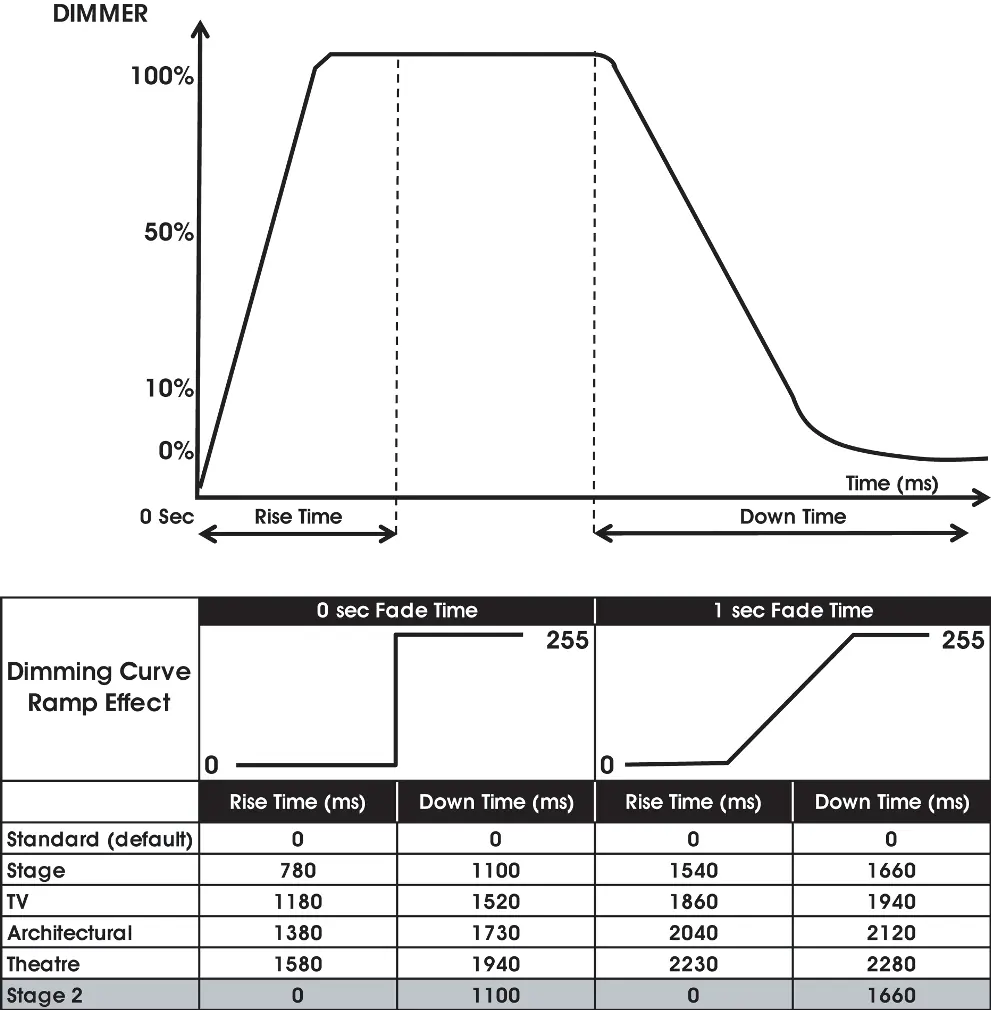

Das Gerät verfügt über ein OLED-Display mit einem 4-Tasten-Touch-Menü. Über das Systemmenü können DMX-Adressen, Kanalmodi (1, 2, 3, 6 Kanäle), Dimmkurven und LED-Aktualisierungsraten eingestellt werden.
DMX-Einrichtung: Verbinden Sie die Geräte in einer Daisy-Chain-Konfiguration. Verwenden Sie bei langen Kabelwegen einen DMX-Terminator (120 Ohm Widerstand) am letzten Gerät, um Signalfehler zu vermeiden. Die Belegung der XLR-Anschlüsse ist wie folgt: Pin 1 (Common), Pin 2 (DMX-), Pin 3 (DMX+).
Primary-Secondary-Modus: Ein Gerät kann als Primary konfiguriert werden, um andere Geräte (Secondary) zu steuern. Alle Geräte müssen auf denselben DMX-Kanalmodus eingestellt sein.
Wartung und Pflege
Trennen Sie das Gerät vor jeder Wartung vom Stromnetz. Eine regelmäßige Reinigung der Optik und des Gehäuses ist erforderlich, um die Lebensdauer zu verlängern. Verwenden Sie keine alkohol- oder lösungsmittelbasierten Reiniger.

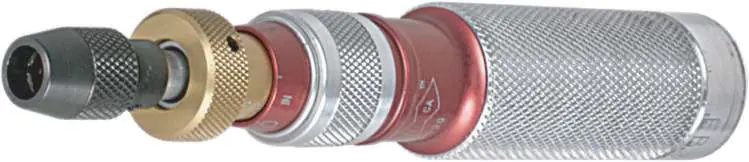

Drehmomenteinstellungen: Um die IP65-Dichtung zu gewährleisten, müssen die Schrauben am Front- und Rückgehäuse mit einem Drehmoment von 11,3 ± 0,4 Lb-in (13,0 ± 0,5 Kg-cm) angezogen werden.
IP-Test: Nach jeder Wartung, die ein Öffnen des Gehäuses erfordert, sollte ein IP-Drucktest mit dem ADJ Hydro IP Tester durchgeführt werden.
Technische Daten
- Lichtquelle: 1x 100W C.O.B. Ultraviolett-LED
- Abstrahlwinkel: 120 Grad
- Wellenlänge: 390-399nm
- Schutzklasse: IP65
- Spannungsversorgung: 100-240V, 50/60Hz
- Gewicht: 6,4 kg
Herstellerinformationen
ADJ Products, LLC
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie die Stromversorgung, die DMX-Verkabelung und ob das Gerät eine Fehlermeldung anzeigt.
Beschlag im Inneren der Linse
Positionieren Sie das Gerät mit dem Luftventil nach oben, öffnen Sie das Ventil und lassen Sie das Gerät 1-2 Stunden laufen, um Feuchtigkeit zu entfernen.
Erratisches Verhalten bei DMX-Steuerung
Stellen Sie sicher, dass die DMX-Leitung am Ende terminiert ist und keine Kabel beschädigt sind.
Vor der Verwendung
- Überprüfen Sie das Gerät auf Transportschäden.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Prüfen Sie, ob die Umgebungstemperatur zwischen -30°C und 45°C liegt.
- Installieren Sie bei hängender Montage ein Sicherheitskabel.
- Verwenden Sie nur IP65-zertifizierte Daten- und Stromkabel für den Außeneinsatz.
Technische Daten in der Praxis
- LED Refresh Rate
- Einstellbare Frequenz (900Hz - 25kHz) zur Vermeidung von Flackern bei Kameraaufnahmen.
Abbildungen und Diagramme
- Rückseite: Zeigt die Position der Strom- und DMX-Anschlüsse sowie des Luftventils.
- Clamp-Montage: Zeigt die korrekte Befestigung der Omega-Halterung.

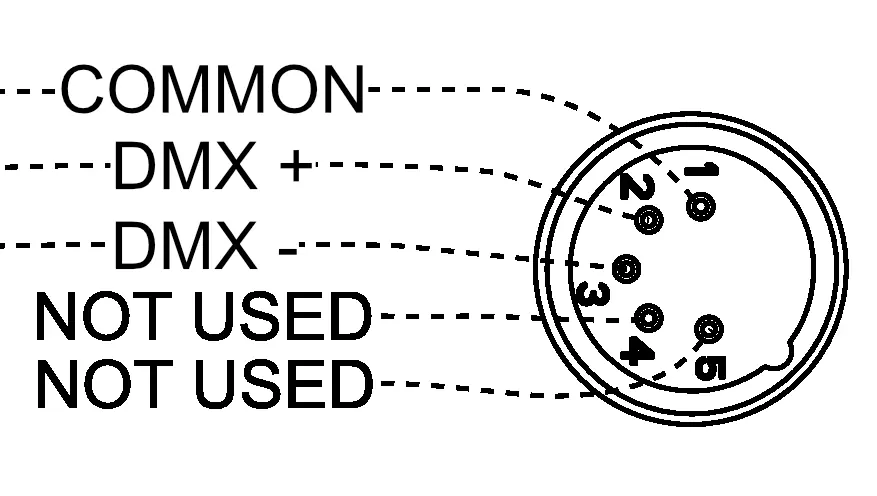

- DMX-Anschluss: Zeigt die Pin-Belegung für XLR-Kabel.
Modellkompatibilität
- Nur für temporären Außeneinsatz geeignet.
- Nicht für maritime oder küstennahe Umgebungen geeignet.
- Omega-Halterung ist separat erhältlich.
