Bedienungsanleitung für Adastra BH Series Hintergrundlautsprecher
Erfahren Sie, wie Sie die Adastra BH Series Hintergrundlautsprecher (BH3, BH4, BH5, BH6, BH8) korrekt installieren, verkabeln und montieren. Diese Anleitung enthält technische Daten, Montagehinweise und Anschlussdiagramme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Adastra BH-Serie umfasst Hintergrundlautsprecher in verschiedenen Größen (BH3 bis BH8). Diese Anleitung beschreibt die korrekte Montage und den elektrischen Anschluss. Stellen Sie vor der Installation sicher, dass alle Komponenten (Lautsprecher, Halterungen, Wandplatten, Schrauben) vorhanden sind.
Technische Daten
Die Lautsprecher verfügen über eine Impedanz von 8 Ohm und eine IP44-Schutzklasse. Die Belastbarkeit variiert je nach Modell (RMS-Leistung von 30W bis 80W). Die Frequenzgänge reichen von 110Hz bis 30Hz je nach Modellgröße.
Installation und Montage
Die Montage erfolgt in drei Schritten:
- Schrauben Sie die Kunststoff-Wandplatte von der Lautsprecherhalterung ab, markieren Sie die Bohrlöcher an der Wand, bohren Sie und befestigen Sie die Platte.
- Richten Sie die Stahlhalterung an der Wandplatte im gewünschten Neigungswinkel aus und sichern Sie diese mit den zwei mitgelieferten Schrauben.
- Setzen Sie den Lautsprecher in die Halterung ein und sichern Sie ihn mit den mitgelieferten Schraubkappen oben und unten.
Der horizontale Winkel (Schwenken) kann durch Lösen der Schraubkappen, Drehen des Lautsprechers und anschließendes Festziehen angepasst werden.
Verkabelung und Anschluss
Jeder BH-Lautsprecher hat eine Impedanz von 8 Ohm. Achten Sie darauf, dass die Gesamtimpedanz am Verstärkerkanal nicht unter das zulässige Minimum fällt:
- Ein Lautsprecher: 8 Ohm Last.
- Zwei Lautsprecher parallel: 4 Ohm Last.
Verwenden Sie hochwertiges 2-adriges Lautsprecherkabel. Entfernen Sie die Abdeckung auf der Rückseite, drücken Sie die Federklemmen, führen Sie das abisolierte Kabel ein und lassen Sie die Klemme los. Bei Installation in geschützten Außenbereichen muss die Abdeckung über dem hinteren Anschlussraum angebracht werden, um die Verkabelung vor Feuchtigkeit zu schützen.
Sicherheit und Entsorgung
Das Produkt ist als Elektro- oder Elektronikgerät klassifiziert und darf nicht im normalen Hausmüll entsorgt werden. Beachten Sie die örtlichen Entsorgungsrichtlinien.
Praktische Hilfe
Typische Probleme
Kein Ton oder Verstärker überlastet
Stellen Sie sicher, dass die Gesamtimpedanz nicht unter das Minimum des Verstärkers fällt (8 Ohm für einen Lautsprecher, 4 Ohm bei zwei parallel geschalteten).
Installation im Außenbereich
Nur in geschützten Außenbereichen installieren und die Abdeckung über den hinteren Anschlussraum anbringen, um Feuchtigkeit zu vermeiden.
Vor der Verwendung
- Prüfen Sie den Lieferumfang: 2 Lautsprecher, 2 Halterungen, 2 Wandplatten, Schrauben und Kappen.
- Stellen Sie sicher, dass der Verstärker für die Impedanz der Lautsprecher geeignet ist.
- Verwenden Sie hochwertiges 2-adriges Lautsprecherkabel.
- Prüfen Sie die Wandbeschaffenheit vor dem Bohren.
Technische Daten in der Praxis
- Impedanz: 8 Ohm
- Der elektrische Widerstand des Lautsprechers. Wichtig für die korrekte Anpassung an den Verstärker.
- Power handling RMS
- Die Dauerbelastbarkeit des Lautsprechers in Watt.
Abbildungen und Diagramme

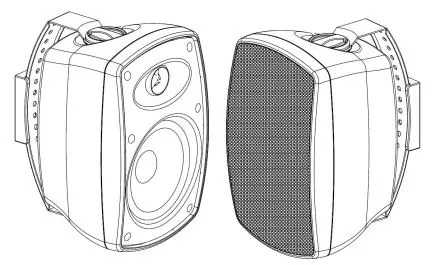

- Die Abbildung zeigt die Montage der Wandplatte und die Ausrichtung der Halterung.
- Das Verkabelungsdiagramm zeigt den Anschluss an den Verstärker (Plus/Minus).
Modellkompatibilität
- Geeignet für 8 Ohm Verstärker-Ausgänge.
- Parallelschaltung von zwei Lautsprechern ergibt eine 4 Ohm Last.
