Bedienungsanleitung für Adastra BC-Serie Innenlautsprecher
Erfahren Sie, wie Sie die Adastra BC-Serie Innenlautsprecher (Modelle BC3 bis BC8) korrekt installieren, anschließen und sicher betreiben. Diese Anleitung enthält technische Spezifikationen, Montagehinweise und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Adastra BC-Serie umfasst hochwertige Innenlautsprecher für Installationen mit niedriger Impedanz. Diese Anleitung gilt für die Modelle BC3, BC4, BC5, BC6 und BC8. Vor der Installation und dem Anschluss ist es wichtig, die Impedanz- und Leistungsanforderungen Ihres Verstärkers zu prüfen, um Schäden an den Lautsprechern zu vermeiden.
Installation
Jeder Lautsprecher der BC-Serie wird mit einer Wandhalterung geliefert, die eine seitliche Ausrichtung um 90° ermöglicht.
- Verwenden Sie die Halterung, um die Befestigungspunkte an der Wand oder Decke zu markieren.
- Verwenden Sie geeignetes Befestigungsmaterial für den Untergrund, um das Gewicht des Lautsprechers sicher zu tragen.
- Nachdem die Halterung montiert ist, setzen Sie den Lautsprecher ein und befestigen Sie ihn oben und unten mit den mitgelieferten Schraubkappen.
- Stellen Sie den gewünschten Winkel ein.
- Hinweis: Ziehen Sie die Schraubkappen nicht zu fest an, da dies die Gewindeeinsätze beschädigen kann.
Anschluss
Die Lautsprecher werden über zwei Federklemmen an der Rückseite des Gehäuses angeschlossen.
- Schalten Sie den Verstärker vor dem Anschluss aus.
- Isolieren Sie die Enden der Lautsprecherkabel ab.
- Verbinden Sie das "+"-Kabel mit der roten Klemme.
- Verbinden Sie das "-"-Kabel mit der schwarzen Klemme.
Stellen Sie sicher, dass die Gesamtimpedanz (Ω) auf keinem Kanal niedriger ist als vom Verstärker empfohlen. Der Verstärker sollte die RMS-Leistung des Lautsprechers abdecken, aber die maximale Belastbarkeit (Max Power) nicht überschreiten.
Sicherheitshinweise
- Die Lautsprecher sind ausschließlich für den Innenbereich bestimmt.
- Vermeiden Sie feuchte oder staubige Umgebungen.
- Schützen Sie die Geräte vor übermäßiger Hitze und direkter Sonneneinstrahlung.
- Vermeiden Sie eine Überlastung der Lautsprecher, da insbesondere die Hochtöner (HF-Treiber) anfällig für Schäden durch Überlastung sind.

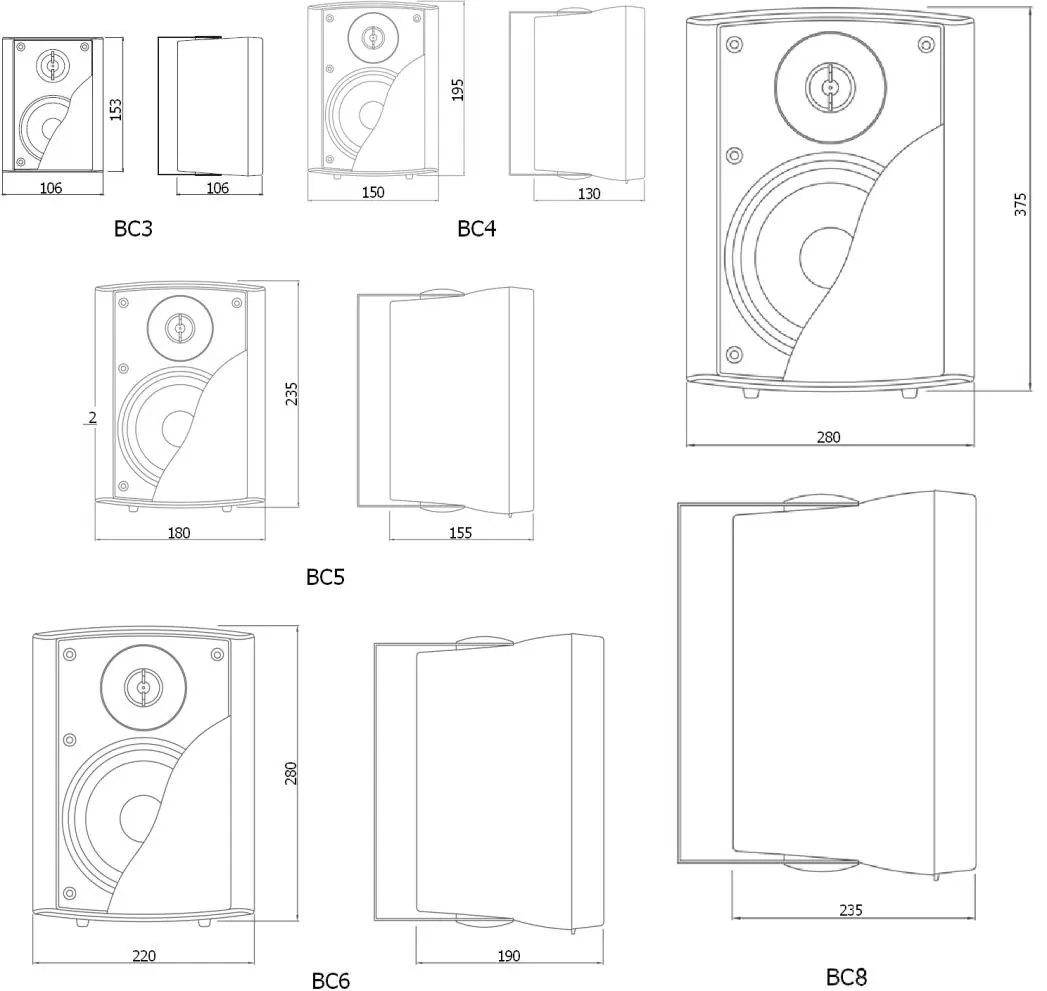

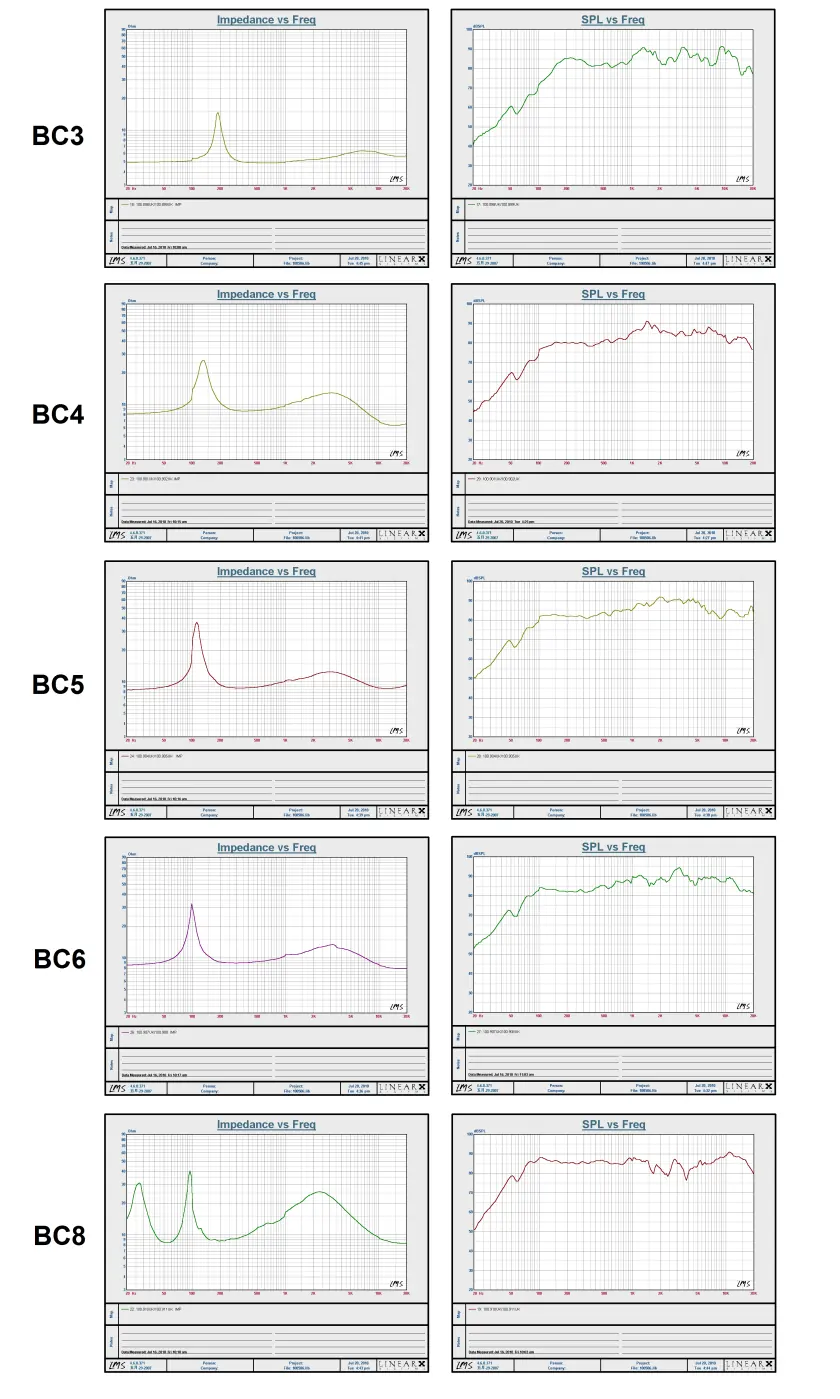

Technische Daten
Die Serie umfasst fünf Modelle mit unterschiedlichen Treibern und Leistungsdaten:
- BC3: 75mm Woofer, 60W max, 30W RMS
- BC4: 100mm Woofer, 70W max, 35W RMS
- BC5: 130mm Woofer, 90W max, 45W RMS
- BC6: 165mm Woofer, 120W max, 60W RMS
- BC8: 200mm Woofer, 180W max, 90W RMS
Praktische Hilfe
Typische Probleme
Beschädigung der Hochtöner (HF-Treiber)
Vermeiden Sie eine Überlastung der Lautsprecher. Achten Sie darauf, dass der Verstärker die RMS-Leistung des Lautsprechers nicht überschreitet.
Beschädigung der Gewindeeinsätze
Ziehen Sie die Schraubkappen bei der Montage nicht zu fest an.
Verstärker-Inkompatibilität
Prüfen Sie, ob die Gesamtimpedanz der Lautsprecher nicht unter dem vom Verstärker empfohlenen Wert liegt.
Vor der Verwendung
- Verstärker ausschalten
- Lautsprecherkabel abisolieren
- Wandhalterung sicher befestigen
- Impedanz (Ohm) des Verstärkers prüfen
- Maximalbelastbarkeit (Watt) des Lautsprechers prüfen
Abbildungen und Diagramme
- Anschlussdiagramm: Zeigt die Federklemmen mit Plus (+) und Minus (-) Markierungen.
- Montagediagramm: Zeigt die Wandhalterung und die 90-Grad-Verstellmöglichkeit.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in feuchten oder staubigen Umgebungen verwenden.
