Bedienungsanleitung für ACV NF-165HY und NF-200HY Lautsprecher
Schnellstartanleitung und Installationshandbuch für ACV NF-165HY und NF-200HY Lautsprecher. Erfahren Sie mehr über Montage, Anschluss, Frequenzweicheneinstellungen und technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die ACV HYBRID Lautsprecher (NF-165HY/NF-200HY) sind für den Einbau in Autotüren konzipiert. Die Installation erfordert eine flache Montagefläche, die Beachtung der Polarität beim Anschluss und die korrekte Einstellung der Frequenzweiche (HPF 120-150 Hz je nach Modell). S. 4, 6, 11, 14
Wichtigste Schritte
- Trennen Sie die Autobatterie vor der Installation. S. 7, 17
- Stellen Sie die Frequenzweiche ein (HPF 150Hz für NF-165HY, 120Hz für NF-200HY). S. 14, 21
Probleme und Lösungen
Verzerrungen bei hoher Lautstärke
Reduzieren Sie die Lautstärke; der Verstärker könnte übersteuern (Clipping).
S. 4, 17Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennimpedanz | 4 Ohm | Standardwiderstand der Schwingspule. | S. 14, 24 |
| NF-165HY Nennleistung | 150W RMS | Dauerbelastbarkeit. | S. 14, 24 |
| NF-200HY Nennleistung | 250W RMS | Dauerbelastbarkeit. | S. 14, 24 |
Wo es im PDF steht
- Sicherheitshinweise S. 7, 17
- Installation S. 6, 11, 19, 20
- Technische Daten S. 14, 24
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für die ACV HYBRID Lautsprecherserie (Modelle NF-165HY und NF-200HY). Die Installation sollte idealerweise durch qualifiziertes Fachpersonal erfolgen, um eine optimale Klangqualität und Langlebigkeit zu gewährleisten.
Sicherheitshinweise
- Vermeiden Sie längere Exposition gegenüber Schalldruckpegeln über 100 dB, um Gehörschäden zu vermeiden.
- Schalten Sie vor Beginn der Installation das Autoradio und alle elektronischen Geräte aus.
- Trennen Sie den Minuspol (-) der Autobatterie, bevor Sie mit der Arbeit beginnen.
- Tragen Sie bei der Arbeit mit Werkzeugen eine Schutzbrille.
- Stellen Sie sicher, dass die Lautsprecherinstallation keine mechanischen Teile oder die Fahrzeugelektronik beeinträchtigt.
Installation
Vor der Installation ist eine sorgfältige Planung des Einbauortes erforderlich. Achten Sie auf ausreichende Luftzirkulation und darauf, dass die Lautsprechermembran nicht blockiert wird.
Vorbereitung
- Benötigte Werkzeuge: Bohrmaschine, Metallsäge, Schraubendreher, Abisolierzange, Crimpzange, Silikondichtmittel, Dichtungsunterlage.
- Prüfen Sie bei Türeinbau die Fensterhebermechanik und bei Einbau im Heck die Kofferraummechanik.
- Verwenden Sie eine Isolierhülse für Kabel, die durch Metallöffnungen geführt werden.
Montageschritte
- Wählen Sie einen flachen Montageort.
- Verwenden Sie die mitgelieferte Schablone, um den Ausschnitt anzuzeichnen.
- Schneiden Sie die Öffnung aus (z.B. mit einer Metallsäge).
- Verlegen Sie die Lautsprecherkabel und isolieren Sie diese bei Durchführung durch Metall.
- Bohren Sie die Befestigungslöcher (3 mm Bohrer).
- Verbinden Sie die Kabel unter Beachtung der Polarität.
- Befestigen Sie den Lautsprecher mit Schrauben.
Anschluss der Lautsprecher
Die Lautsprecher verfügen über eine einzelne Schwingspule mit 4 Ohm Impedanz. Sie können die Lautsprecher einzeln, in Reihe oder parallel schalten, um die Impedanz an Ihren Verstärker anzupassen. Achten Sie darauf, den Verstärker nicht zu überlasten.
Frequenzweicheneinstellungen
Für eine optimale Leistung werden folgende Einstellungen empfohlen:
- NF-165HY (165mm): Hochpassfilter (HPF) auf 150 Hz, Tiefpassfilter (LPF) auf 5 kHz (bei 3-Wege-System) oder HPF auf 150 Hz (bei 2-Wege-System).
- NF-200HY (200mm): HPF auf 120 Hz, LPF auf 5 kHz (bei 3-Wege-System) oder HPF auf 120 Hz (bei 2-Wege-System).
- Die Flankensteilheit sollte jeweils 12 dB pro Oktave betragen.
Technische Daten
Die Lautsprecher sind für den Einbau in Autotüren optimiert, können aber auch in geschlossenen Gehäusen betrieben werden. Das empfohlene Gehäusevolumen beträgt 5,5 Liter.
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder Lautsprecherschaden
Vermeiden Sie Überlastung durch zu hohe Lautstärke. Ein Lautsprecher wird eher durch einen zu schwachen Verstärker (Clipping) als durch einen zu starken beschädigt.
Mechanische Störung nach Einbau
Prüfen Sie vor dem Bohren, ob Fensterheber, Kofferraummechanik oder Kabelbäume im Weg sind.
Kabelbeschädigung
Verwenden Sie bei der Durchführung durch Metallbleche immer eine Isolierhülse, um Kurzschlüsse zu vermeiden.
Vor der Verwendung
- Trennen Sie den Minuspol der Autobatterie.
- Prüfen Sie den Einbauort auf Hindernisse (Fenster, Mechanik).
- Stellen Sie sicher, dass die Montagefläche flach ist.
- Halten Sie Werkzeuge wie Bohrer, Säge und Dichtmittel bereit.
- Prüfen Sie die Impedanz des Verstärkers vor dem Anschluss.
Technische Daten in der Praxis
- Fs (Resonanzfrequenz)
- Die Frequenz, bei der der Lautsprecher seine Eigenresonanz hat.
- Qts (Gesamtgüte)
- Ein Maß für die Dämpfung des Lautsprechers im Resonanzbereich.
- Vas (Äquivalentvolumen)
- Das Volumen, das die gleiche Nachgiebigkeit wie die Lautsprecheraufhängung hat.
Abbildungen und Diagramme

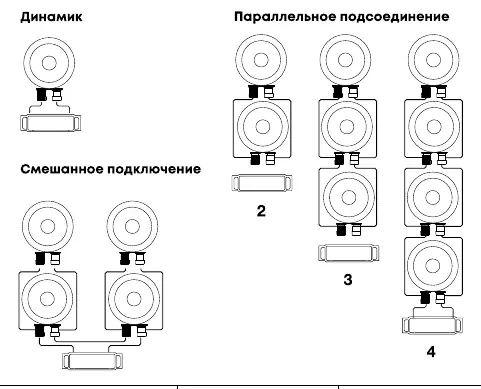

- Anschlussdiagramme zeigen die Möglichkeiten der Reihen-, Parallel- und Mischschaltung zur Impedanzanpassung.
- Montagediagramm zeigt die Notwendigkeit einer flachen Montagefläche.
- Frequenzgangdiagramme zeigen den linearen Bereich der Lautsprecher.
Modellkompatibilität
- Lautsprecher haben eine Nennimpedanz von 4 Ohm.
- Optimiert für den Einbau in Autotüren.
- Kann in geschlossenen Gehäusen mit ca. 5,5 Litern Volumen betrieben werden.
