Installationsanleitung für Acuity Brands CPX LED Flat Panel Leuchte
Detaillierte Installationsanleitung für die Acuity Brands CPX LED Flat Panel Leuchte. Erfahren Sie alles über die Montage, elektrische Verkabelung, Konfiguration der Steuerungsoptionen und Sicherheitshinweise.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Acuity Brands CPX LED Leuchte wird in T-Rasterdecken montiert oder abgehängt. Die Verkabelung erfolgt über den Zugangsbereich auf der Rückseite. Optionen wie ALO SWW (Lumen/Farbe) müssen vor der Installation eingestellt werden. S. 3, 4, 6, 7
Wichtigste Schritte
- Montage in T-Rasterdecke S. 6
- Einstellen von Lumen und Farbtemperatur (ALO SWW) S. 7
Erste Inbetriebnahme
- Stromversorgung unterbrechen, Leuchte montieren, Verkabelung gemäß Diagramm vornehmen, ALO SWW Schalter einstellen, Strom einschalten. S. 4, 6, 7
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
STAR-System LED Status: Flashing Red (once per 0.5 sec.)
Electronics failure
S. 8
STAR-System LED Status: Flashing Red (once per 6 sec.)
Battery failure
S. 8Wartung und Reset
- Manuelle Tests können über Tastensequenzen am STAR-System ausgelöst werden (z.B. 1x Drücken für Abbruch, 2x für 60-Sekunden-Test). S. 8
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Installation S. 6
- Verkabelung S. 4, 5
- Steuerungsoptionen S. 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Konfiguration der Acuity Brands CPX LED Flat Panel Leuchten. Die Installation muss von einer qualifizierten Elektrofachkraft unter Einhaltung der geltenden Vorschriften (NEC) durchgeführt werden. Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden. Tragen Sie während der Installation stets Schutzbrille und Handschuhe.

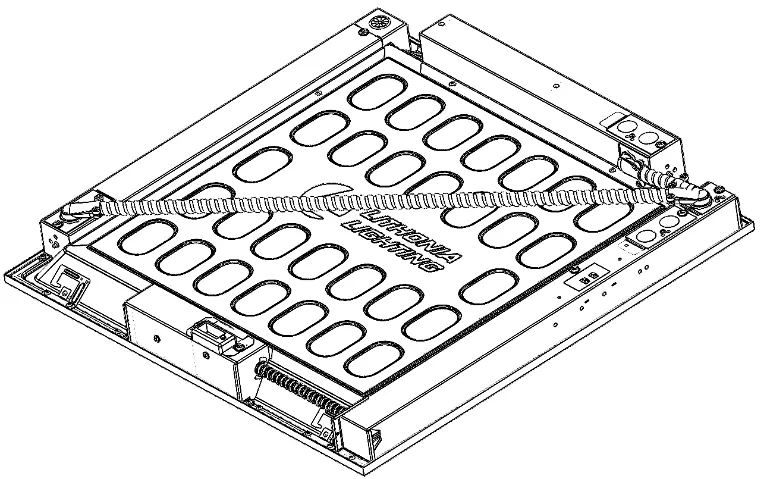

Produktübersicht
Die Leuchte besteht aus einem flachen Panel mit verschiedenen Gehäuseoptionen für Treiber, Notstrombatterien und Sensoren. Die Hauptkomponenten umfassen das LED-Panel, den Treiber-Zugangsbereich und optionale Schalter für Lumen- und Farbanpassungen (ALO SWW).
Installation
Die Leuchte ist für die Montage in T-Rasterdecken oder für die abgehängte Montage konzipiert:
- T-Rasterdecke: Setzen Sie die Leuchte in die Deckenstruktur ein und biegen Sie die integrierten T-Grid-Clips an allen vier Ecken um, um die Leuchte zu sichern.
- Abgehängte Montage: Verwenden Sie die Aufhängelöcher an den vier Ecken und geeignete, separat erhältliche Aufhängeseile.
- LATC-Option: Falls erforderlich, tauschen Sie die T-Grid-Clips vor der Installation gegen den LATC-Adapter aus. Verwenden Sie hierfür nur Handwerkzeuge.
Verkabelung
Die Verkabelung erfolgt über den Zugangsbereich auf der Rückseite:
- Standard: Grün (Erde), Weiß (Neutral), Schwarz (Phase).
- Dimmen: Lila (0-10V +) und Rosa (0-10V -). Falls nicht genutzt, isolieren Sie diese Leitungen.
- Notstrom/Batterie: Spezielle Anschlüsse für ungeschaltete Phasen zum Laden der Batterie sind vorhanden.
- GTD-Option: Für den Betrieb mit Generatorsystemen sind spezifische Anschlüsse für Notstrom- und Normalstromkreise zu beachten.
Steuerungsoptionen
Die Leuchte bietet verschiedene Steuerungsoptionen:
- 0-10V Dimmen: Standardmäßige Dimmfunktion über externe Steuereinheiten.

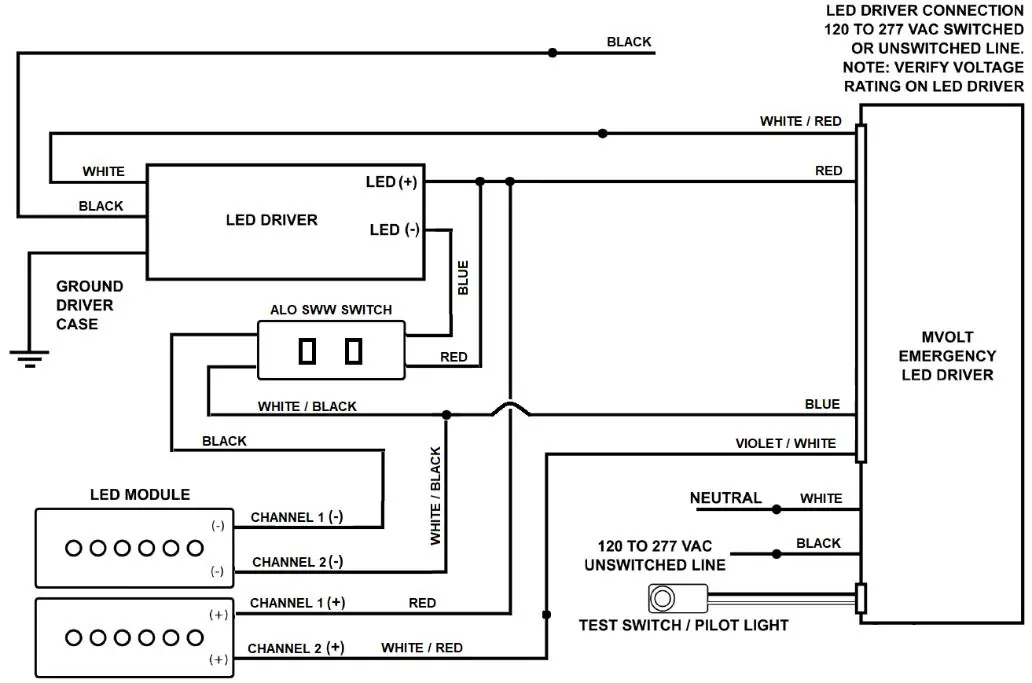

- ALO SWW: Einstellbare Lumen- und Farbtemperatur (3500K, 4000K, 5000K) über Schalter am Treibergehäuse. Diese müssen vor der endgültigen Installation eingestellt werden.
- nLight/Wireless: Optionen für vernetzte Beleuchtungssteuerung, teilweise mit externer Antennenmontage (nicht mit Werkzeug festziehen).
- JOT/STAR: Drahtlose Steuerungs- und Selbsttestfunktionen.
Herstellerinformationen
Acuity Brands, Inc.
Praktische Hilfe
Typische Probleme
Dimmfunktion reagiert nicht
Stellen Sie sicher, dass die lila und rosa Dimmleitungen korrekt angeschlossen sind und die Steuerung für 0-10V ausgelegt ist.
Leuchte leuchtet im Notbetrieb nicht mit voller Helligkeit
Im Notbetrieb ist die Steuerung von Farbe oder Dimmung nicht möglich; die Leuchte arbeitet mit vordefinierten Einstellungen.
Drahtlose Kommunikation (NLTAIR2) funktioniert nicht
Prüfen Sie, ob die externe Antenne korrekt auf den Gewindestift geschraubt wurde. Nicht mit Werkzeug festziehen.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Schutzbrille und Handschuhe anlegen
- Spannung der Stromversorgung prüfen
- Geeignetes Werkzeug (Schraubendreher, Abisolierzange, Leiter) bereithalten
- ALO SWW Schalter auf gewünschte Helligkeit und Farbtemperatur einstellen (vor der Montage)
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 0-10V Dimmen
- Standard-Dimmprotokoll für LED-Leuchten; erfordert kompatible Steuerung.
Abbildungen und Diagramme

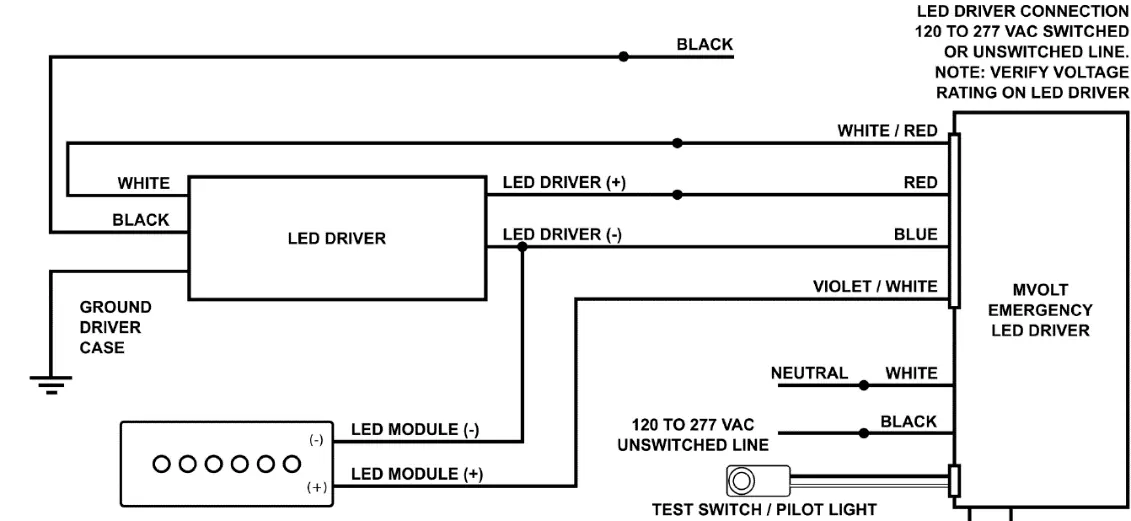

- Fig 5: Standard-Verkabelungsdiagramm für 0-10V Dimmen.
- Fig 9-11: Montageanleitung für T-Rasterdecken und abgehängte Installation.

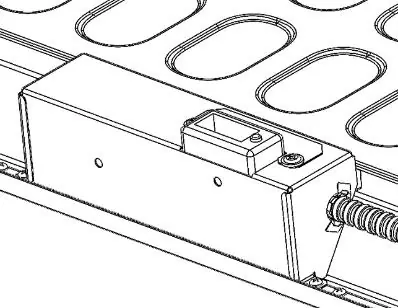

- Fig 14: Schaltereinstellungen für ALO SWW (Lumen und CCT).

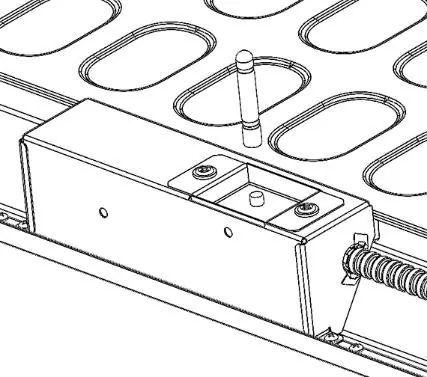

- Fig 16: Montage der NLTAIR2-Antenne.
Modellkompatibilität
- Nicht für die Verwendung mit Standard-Phasenanschnittdimmern geeignet, sofern nicht anders spezifiziert.
- Die ALO SWW-Schalter sind nach der Deckenmontage ohne Zugang zum Deckenhohlraum nicht mehr erreichbar.
