Installationsanleitung für Juno FMLSQ Series 15-Zoll LED-Deckenleuchte
Erfahren Sie, wie Sie die Juno FMLSQ Series 15-Zoll LED-Deckenleuchte sicher installieren und konfigurieren. Diese Anleitung enthält Schritte zur Montage, zum elektrischen Anschluss, zur Farbtemperatureinstellung und zur Fehlerbehebung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Juno FMLSQ 15-Zoll LED-Leuchte wird an einer Junction Box montiert. Die Installation umfasst die Montage der Halteplatte, den elektrischen Anschluss der Kabel und das Einrasten des Gehäuses. Die Farbtemperatur ist über einen Schalter am Modul einstellbar. S. 5, 6, 7, 8
Wichtigste Schritte
- Installation der Montageplatte S. 7
- Elektrischer Anschluss S. 7
- Einstellen der Farbtemperatur S. 6
Erste Inbetriebnahme
- Strom einschalten und Installation prüfen S. 9
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Leuchte funktioniert nicht
Spannung prüfen, Verkabelung und Erdung kontrollieren.
S. 9Wartung und Reset
- Nachtlichtmodus aktivieren/deaktivieren S. 9
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Farbtemperatur | 2700K - 5000K | Einstellbare Lichtfarbe | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 1, 3, 4
- Installationsanleitung S. 5, 6, 7, 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme der Juno FMLSQ Series 15-Zoll LED-Deckenleuchte. Die Leuchte ist für die Montage an einer Junction Box (Anschlussdose) vorgesehen. Bitte lesen Sie vor der Installation alle Sicherheitshinweise sorgfältig durch.
Produktbeschreibung
Die Juno FMLSQ LED-Leuchte ist eine flache, quadratische Deckenleuchte, die für den Innenbereich geeignet ist. Sie verfügt über eine einstellbare Farbtemperatur (CCT) und einen Nachtlichtmodus.
Lieferumfang
- 1x LED-Deckenleuchte
- 3x Drahtmuttern
- 4x Schrauben (#8-32Tx25.4mm)
- 1x Schwarzer Zierring
- 1x Montageplatte
Vorbereitung und Installation
- Schalten Sie den Strom an der Sicherung oder dem Schutzschalter aus.

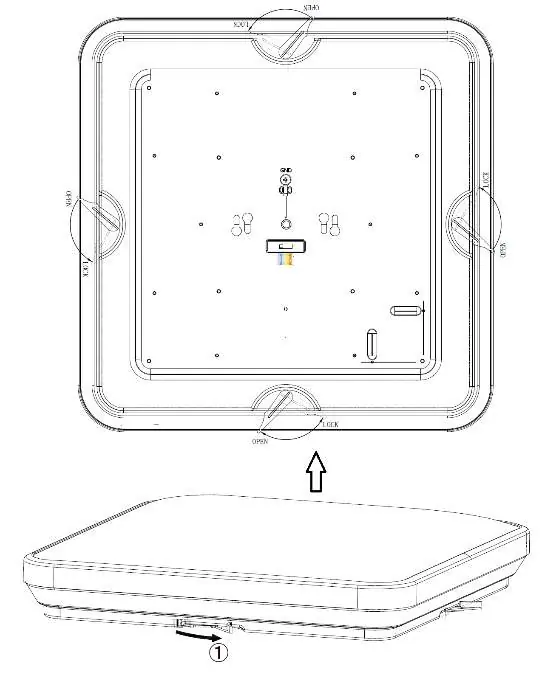

- Entfernen Sie den Diffusor vom Gehäuse, indem Sie die 4 Clips in die Position OPEN drehen.
- Prüfen Sie die Junction Box auf Kompatibilität (siehe Abbildung 3).

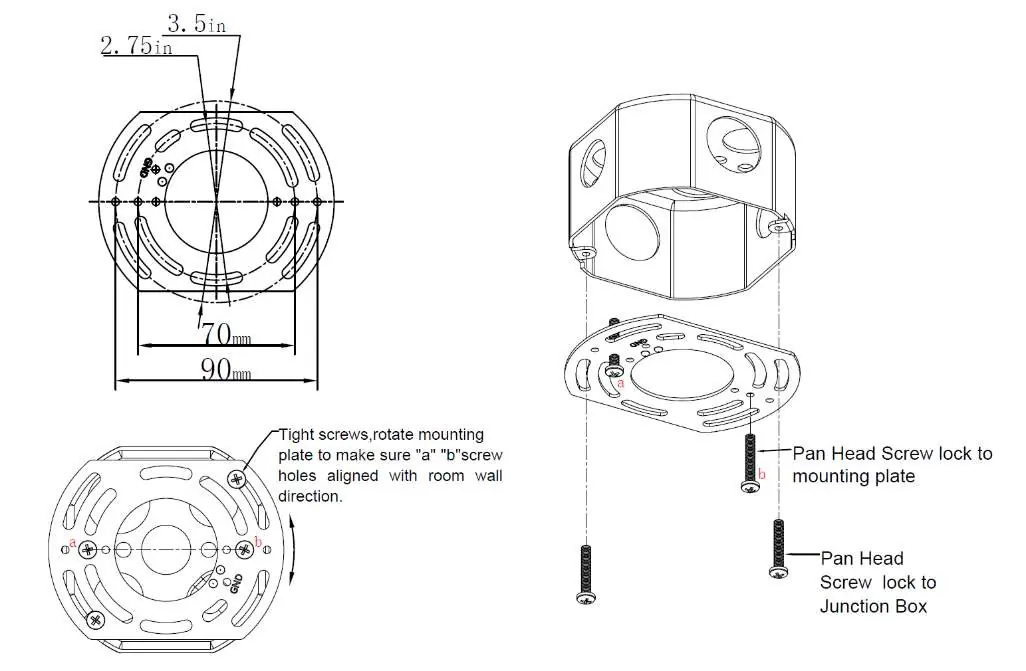

- Installieren Sie die Montageplatte an der Junction Box. Achten Sie darauf, dass die Schraubenlöcher "a" und "b" korrekt zur Wand ausgerichtet sind.
- Verbinden Sie die Erdungskabel (Kupfer), die schwarzen Kabel (Phase) und die weißen Kabel (Neutralleiter) mit den mitgelieferten Drahtmuttern.

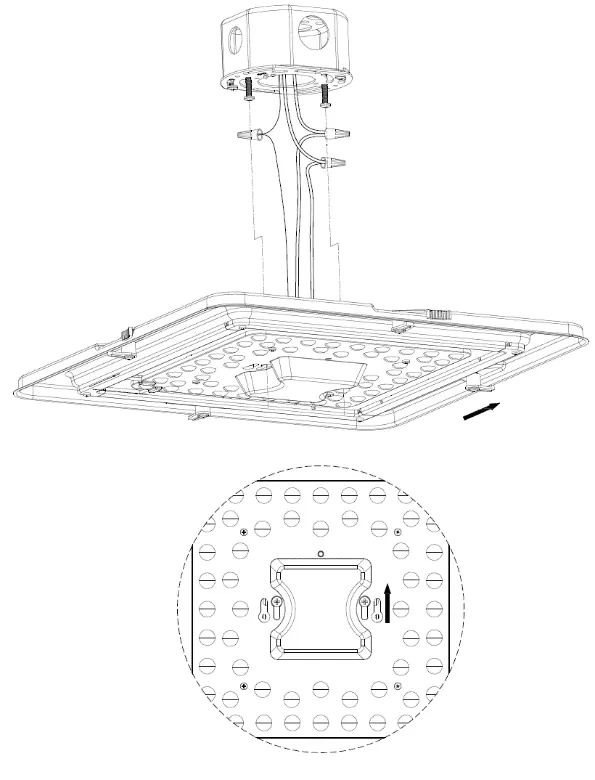

- Schieben Sie das Gehäuse auf die Montageplatte und sichern Sie es mit den Schrauben.
- Setzen Sie den Diffusor wieder auf und drehen Sie die Clips in die Position LOCK.
Farbtemperatur-Einstellung

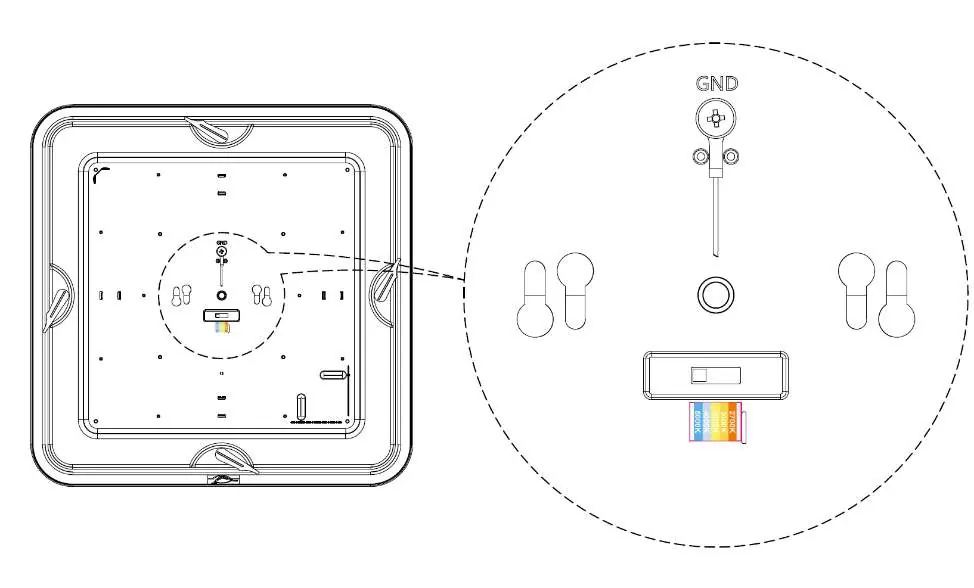

Die Leuchte bietet fünf wählbare Farbtemperaturen: 2700K (Soft), 3000K (Warm), 3500K (Neutral), 4000K (Cool) und 5000K (Daylight). Der Schalter befindet sich am LED-Modul.
Nachtlichtmodus
Um den Nachtlichtmodus zu aktivieren: Schalten Sie das Licht ein, dann aus und innerhalb von 1 Sekunde wieder ein. Wiederholen Sie diesen Vorgang, um zum normalen Modus zurückzukehren.
Fehlerbehebung
Sollte die Leuchte nicht funktionieren, prüfen Sie bitte:
- Ob die Netzspannung korrekt anliegt.
- Ob die Verkabelung ordnungsgemäß durchgeführt wurde.
- Ob die Leuchte korrekt geerdet ist.
Bei weiteren Problemen wenden Sie sich bitte an den technischen Support unter [email protected].
