Bedienungsanleitung für ZOSI 1NR-84U2 Überwachungssystem

Schnellstartanleitung und Benutzerhandbuch für das ZOSI 1NR-84U2 Überwachungssystem. Erfahren Sie, wie Sie das NVR-System anschließen, einrichten, Videos wiedergeben und sichern.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das ZOSI 1NR-84U2 ist ein NVR-Überwachungssystem. Die Einrichtung erfolgt durch Anschluss an Router, Monitor, Maus und Stromversorgung. Die Bedienung erfolgt über das NVR-Menü (Rechtsklick). S. 1, 2

Wichtigste Schritte

Passwort ändern S. 5
Video sichern S. 6

Erste Inbetriebnahme

Inbetriebnahme S. 2

Probleme und Lösungen

Kein Videoausgang

Monitorauflösung prüfen (min 720p), NVR-Strom prüfen, Kabel prüfen.

S. 7

Wartung und Reset

Reinigung S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
Stromversorgung	12V 2A	Erforderliches Netzteil	S. 1

Wo es im PDF steht

Lieferumfang & Struktur S. 1
Anschlussdiagramm S. 2
Systemeinstellungen S. 3, 4, 5
Wiedergabe & Backup S. 6

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 2

Seite 4

Seite 5

Seite 6

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Bedienungsanleitung für das ZOSI 1NR-84U2 NVR-Überwachungssystem. Es deckt die grundlegende Einrichtung, den Anschluss der Kameras, die Netzwerkkonfiguration sowie die tägliche Bedienung über das NVR-Menü ab. Bitte stellen Sie sicher, dass Sie das System vor der endgültigen Installation testen.

Lieferumfang und Produktstruktur

Der Lieferumfang umfasst den NVR, ein 12V 2A Netzteil, eine USB-Maus, ein Ethernet-Kabel (1m), ein HDMI-Kabel und eine Schnellstartanleitung. Das Gerät verfügt über folgende Anschlüsse auf der Rückseite:

VGA-Anschluss
Ethernet-Anschluss
USB-Backup-Anschluss
HDMI-Anschluss
Audio-Anschluss
Stromanschluss
SD-Kartenslot
Maus-Anschluss

Installation und Anschluss

Befolgen Sie diese Schritte zur Inbetriebnahme:

Verbinden Sie den NVR über das Ethernet-Kabel mit Ihrem Router.
Schließen Sie einen Monitor über HDMI oder VGA an den NVR an.
Schließen Sie die USB-Maus an den entsprechenden USB-Port an.
Verbinden Sie den NVR mit dem mitgelieferten 12V 2A Netzteil.
Schalten Sie nach dem Systemstart die IP-Kameras ein und warten Sie, bis diese automatisch mit dem NVR gekoppelt werden (maximal 8 Kanäle).
Der Monitor zeigt anschließend das Live-Bild der Kameras an.

Systemeinrichtung und Bedienung

Die Bedienung erfolgt primär über die angeschlossene Maus:

Linksklick: Menüoptionen öffnen oder im Vollbildmodus zwischen Einzel- und Split-Screen wechseln.
Rechtsklick: Öffnet das Hauptmenü auf dem Live-Bildschirm oder dient zum Zurückkehren im Menü.

Das Standard-Benutzerkonto lautet admin, das Passwort ist bei der ersten Inbetriebnahme leer. Es wird empfohlen, das Passwort unter Hauptmenü > Konfigurationsverwaltung > Benutzerverwaltung > Passwort ändern anzupassen (mindestens 6 Zeichen).

Video-Wiedergabe und Datensicherung

Um Videos wiederzugeben, klicken Sie mit der rechten Maustaste auf den Live-Bildschirm und wählen Sie Video-Wiedergabe. Sie können zwischen der Suche nach Zeit/Ereignis oder der Schnellwiedergabe (letzte 30 Minuten) wählen. Für die Datensicherung schließen Sie einen USB-Stick an den NVR an, navigieren zu Hauptmenü > Datensicherung, wählen Kanal und Zeitraum aus und starten den Sicherungsvorgang.

Fehlerbehebung und Sicherheit

Bei Problemen mit der Videoausgabe stellen Sie sicher, dass der Monitor eine Auflösung von mindestens 720p unterstützt und die Kabelverbindungen korrekt sind. Bei Problemen mit dem Fernzugriff prüfen Sie die Netzwerkverbindung des NVR und starten Sie ggf. Router oder NVR neu. Verwenden Sie das Gerät nur in gut belüfteten Umgebungen, vermeiden Sie Feuchtigkeit und nutzen Sie ausschließlich das mitgelieferte Netzteil.

Herstellerinformationen

ZOSI Technology Co., Ltd

Markenprofil

Herstellerwebsite https://www.zositech.com/ Support https://supports.zositech.com/ Herstellerhandbücher https://supports.zositech.com/

Praktische Hilfe

Typische Probleme

Kein Bild auf dem Monitor

Stellen Sie sicher, dass der Monitor eine Auflösung von mindestens 720p unterstützt, der NVR eingeschaltet ist und die HDMI/VGA-Kabelverbindung korrekt ist.

Kein Fernzugriff via Smartphone/PC

Prüfen Sie die Netzwerkverbindung des NVR (Menü > Netzwerk > Test), stellen Sie sicher, dass das Mobilgerät im gleichen Netzwerk ist, und starten Sie NVR oder Router neu.

Vor der Verwendung

NVR mit Router per Ethernet-Kabel verbinden.
Monitor per HDMI oder VGA anschließen.
USB-Maus anschließen.
NVR an Stromquelle (12V 2A) anschließen.
IP-Kameras einschalten und Kopplung abwarten.

Abbildungen und Diagramme

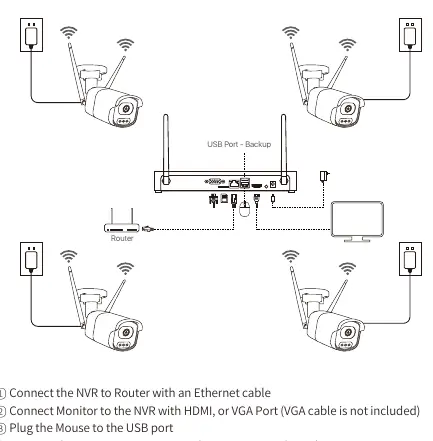

Das Anschlussdiagramm zeigt die Verbindung von NVR, Router, Monitor, Maus und Kameras.

Modellkompatibilität

Kameras nur mit kompatiblen ZOSI NVRs verwenden.
