Bedienungsanleitung für ZOSI 0235USTG Bullet-Netzwerkkamera
Schnellstartanleitung für die ZOSI 0235USTG Bullet-Netzwerkkamera. Enthält wichtige Anweisungen zur wasserdichten Kabelinstallation, Montage, Netzwerkkonfiguration und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die ZOSI 0235USTG Bullet-Netzwerkkamera. Es deckt die wesentlichen Schritte für die wasserdichte Installation, die physische Montage, den Anschluss der Kabel sowie die Netzwerkkonfiguration ab. Bitte beachten Sie, dass die Installation von geschultem Fachpersonal durchgeführt werden sollte, um Gefahren und Sachschäden zu vermeiden.
Wasserdichte Installation
Der Schutz der Kabel vor Feuchtigkeit ist entscheidend für die Langlebigkeit des Geräts. Befolgen Sie diese Schritte:
- Isolieren Sie die Verbindungsteile jedes Kabels mit Isolierband.
- Verwenden Sie selbstklebendes wasserdichtes Band, um die Verbindungen und Kabelenden fest zu umwickeln. Dehnen Sie das Band dabei vollständig.
- Installieren Sie die mitgelieferten wasserdichten Komponenten in der richtigen Reihenfolge am Netzwerkkabel.
- Montieren Sie unbedingt zuerst den Gummiring an der Netzwerkkabelschnittstelle.
- Nicht verwendete DC-Kabel sollten mit dem entsprechenden Stecker verschlossen werden.

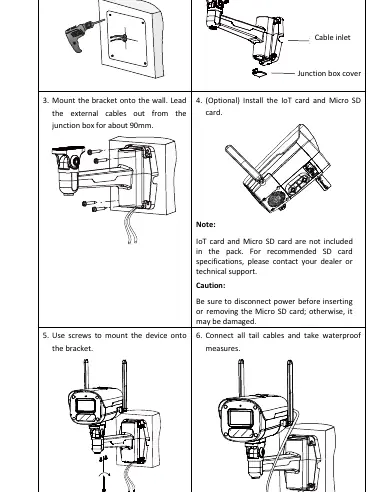

Montage der Kamera
Stellen Sie sicher, dass die Wand das Gewicht des Geräts tragen kann. Benötigte Werkzeuge: ESD-Armband oder Handschuhe, Kreuzschlitzschraubendreher und eine elektrische Bohrmaschine.
- Markieren und bohren Sie die Löcher.
- Entfernen Sie die Abdeckung der Anschlussdose.
- Montieren Sie die Halterung an der Wand und führen Sie die Kabel ca. 90 mm aus der Anschlussdose heraus.
- Installieren Sie optional eine IoT-Karte oder Micro-SD-Karte (vorher Strom trennen).
- Schrauben Sie das Gerät an die Halterung.
- Schließen Sie alle Kabel an und führen Sie die wasserdichten Maßnahmen durch.
Geräteverwaltung
Sie können die Kamera auf zwei Arten verwalten:
- Guard Live App: Laden Sie die App über den QR-Code herunter, registrieren Sie sich oder melden Sie sich an und fügen Sie das Gerät durch Scannen des Register-Codes hinzu.
- Web-Verwaltung: Zugriff über die Standard-IP-Adresse 192.168.1.13. Standard-Anmeldedaten: admin / 123456. Ändern Sie das Passwort nach der ersten Anmeldung aus Sicherheitsgründen.
Sicherheitshinweise
Das Gerät muss vor Feuchtigkeit geschützt werden. Verwenden Sie nur das mitgelieferte Netzteil oder ein UL-zertifiziertes Netzteil, das den LPS-Anforderungen entspricht. Achten Sie auf eine ordnungsgemäße Erdung und eine gute Belüftung des Betriebsumfelds.
Herstellerinformationen
ZOSI Technology Co., Ltd
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass alle Kabelverbindungen mit Isolierband und wasserdichtem Band geschützt sind und die wasserdichten Komponenten korrekt installiert wurden.
Trennen Sie vor dem Einsetzen oder Entfernen der Karte unbedingt die Stromversorgung.
Ändern Sie das Standardpasswort sofort nach der ersten Anmeldung in ein starkes Passwort (mind. 9 Zeichen, inkl. Ziffern, Buchstaben und Sonderzeichen).
Vor der Verwendung
- ESD-Armband oder Handschuhe bereitstellen
- Kreuzschlitzschraubendreher und Bohrmaschine bereithalten
- Stromversorgung vor der Installation trennen
- Wasserdichtes Band und Isolierband für die Kabelvorbereitung prüfen
- Stabile Stromversorgung sicherstellen
Technische Daten in der Praxis
- Standard-IP-Adresse
- 192.168.1.13 (für den Zugriff über einen Webbrowser)
- Standard-Login
- Benutzername: admin, Passwort: 123456
- Mindestabstand RF-Exposition
- 20 cm zwischen Strahler und Körper
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur korrekten wasserdichten Isolierung der Kabelverbindungen.
- Ein Montageschema zeigt die Schritte von der Bohrung bis zur Befestigung an der Wandhalterung.
- Ein Anschlussdiagramm verdeutlicht die verschiedenen Schnittstellen (Audio, Netzwerk, Alarm, Strom).
Modellkompatibilität
- Die Kamera unterstützt Micro-SD-Karten (nicht im Lieferumfang enthalten).
- Die Installation erfordert eine separat erhältliche Wandhalterung.
- Das Gerät ist für die Verwendung mit der Guard Live App vorgesehen.
