Installationsanleitung für Zoeller Aquanot 508 Spin 12V DC Notstrompumpe

Wichtige Informationen aus der Anleitung

Die Zoeller Aquanot 508 Spin ist ein Notstrom-Pumpensystem, das bei Stromausfällen oder Ausfall der Hauptpumpe vor Überflutung schützt. Das System ist selbsttestend und verfügt über eine intelligente Diagnosefunktion. Vor der Installation ist es zwingend erforderlich, die Pumpe auf Transportschäden zu prüfen und die elektrischen Anschlüsse durch einen qualifizierten Elektriker verifizieren zu lassen. Das System ist ausschließlich für klares Wasser konzipiert und darf nicht in Klärgruben oder für Abwasser verwendet werden.

Produktbeschreibung

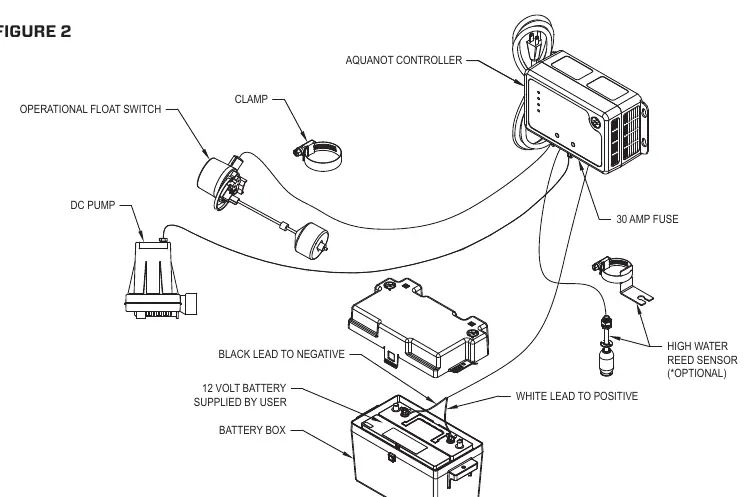

Das System besteht aus einer 12V DC Pumpe, einem intelligenten Controller und einer Batteriebox. Der Controller überwacht den Zustand der Batterie, die Pumpenfunktion und den Wasserstand über Schwimmerschalter. Er erkennt automatisch, ob die Pumpe Wasser fördert oder Luft zieht (Air Lock), und leitet entsprechende Maßnahmen ein, um das System betriebsbereit zu halten.

Installation

Die Installation sollte gemäß den folgenden Schritten erfolgen:

• Vorbereitung: Stellen Sie sicher, dass eine geerdete 115V-Steckdose in der Nähe (max. 1,8 m) verfügbar ist. Verwenden Sie kein Verlängerungskabel.

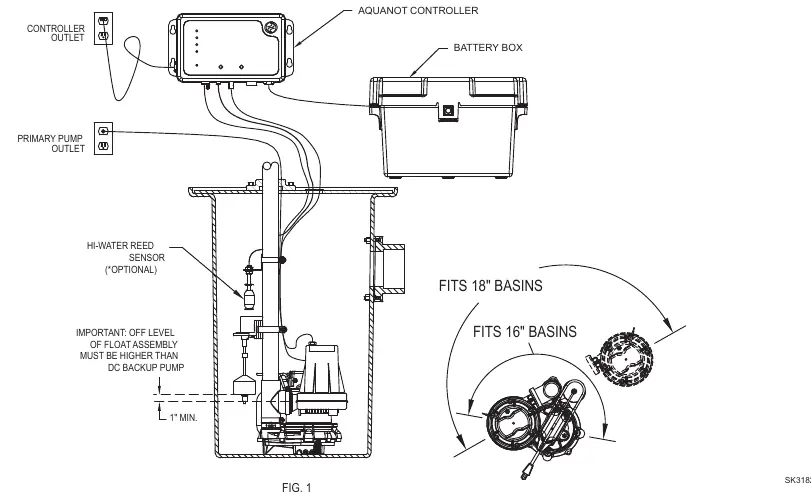

• Rohrleitungen: Installieren Sie das Rückschlagventil und das T-Stück am Auslass der Hauptpumpe. Verwenden Sie 1-1/2" SCH 40 PVC-Rohre.
• Schwimmerschalter: Montieren Sie den Betriebsschwimmerschalter am Auslassrohr. Der "Aus"-Punkt muss mindestens 2,5 cm über dem Auslass der Notstrompumpe liegen.
• Controller: Montieren Sie den Controller an der Wand, mindestens 1 m über dem Schacht, um eine gute Kühlung zu gewährleisten.
• Elektrischer Anschluss: Verbinden Sie die Kabel des Controllers mit den Batteriepolen (Plus an Plus, Minus an Minus).

Inbetriebnahme und Betrieb

Nach der Installation muss ein Funktionstest durchgeführt werden:

1. Trennen Sie die Hauptpumpe vom Strom.
2. Füllen Sie den Schacht mit Wasser, bis die Notstrompumpe durch den Schwimmerschalter aktiviert wird.
3. Prüfen Sie alle Verbindungen auf Lecks.
4. Drücken Sie die "Silence"-Taste, um den Alarm stummzuschalten.
5. Schließen Sie die Hauptpumpe wieder an.

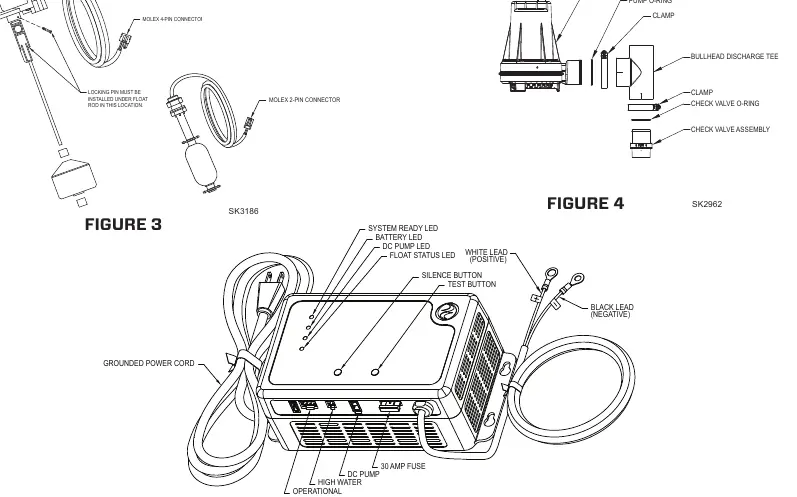

Der Controller zeigt den Systemstatus über LEDs an. Ein grünes Licht bei "System Ready" signalisiert den Normalbetrieb.

Wartung

Führen Sie alle 3 Monate einen Funktionstest durch:

• Trennen Sie die Hauptpumpe vom Strom.
• Füllen Sie den Schacht, bis die Notstrompumpe anläuft.
• Prüfen Sie, ob der Alarm ertönt und die Pumpe das Wasser abpumpt.
• Setzen Sie das System durch Halten der "Silence/Reset"-Taste für 3 Sekunden zurück.
• Überprüfen Sie bei Nasszellen-Batterien monatlich den Elektrolytstand.

Fehlerbehebung

Bei Problemen beachten Sie folgende Hinweise:

• Pumpe läuft nicht: Prüfen Sie die Kabelverbindungen, die 30A-Sicherung am Controller und den Ladezustand der Batterie.
• Pumpe läuft, fördert aber kein Wasser: Prüfen Sie auf Luftblasen (Air Lock) im System. Baffeln Sie den einströmenden Wasserstrom, um Turbulenzen zu reduzieren.
• Pumpe schaltet zu häufig: Justieren Sie die Position der Gummistopps am Schwimmerschalter.
