Bedienungsanleitung für die Tauchpumpe Little Giant 6EC & 10EC Serie

Wichtige Informationen aus der Anleitung

Diese Tauchpumpen der Serie 6EC und 10EC sind für den Einsatz in Becken oder Pumpstationen konzipiert. Sie eignen sich zum Pumpen von klarem Wasser oder Grauwasser mit Feststoffen bis zu 1/2 Zoll (12,7 mm). Wichtig: Betreiben Sie die Pumpe niemals trocken, da dies die Dichtungen und Lager dauerhaft beschädigen kann. Eine GFCI-Steckdose (Fehlerstrom-Schutzschalter) ist für den Betrieb zwingend erforderlich.

Produktbeschreibung

Die Pumpe ist mit einem automatisch rücksetzbaren Thermoschutz ausgestattet. Sollte der Motor überhitzen oder überlastet werden, schaltet sich die Pumpe ab und startet nach dem Abkühlen möglicherweise unerwartet neu. Dies kann auf Blockaden im Laufrad, Trockenlauf oder elektrische Probleme hindeuten.

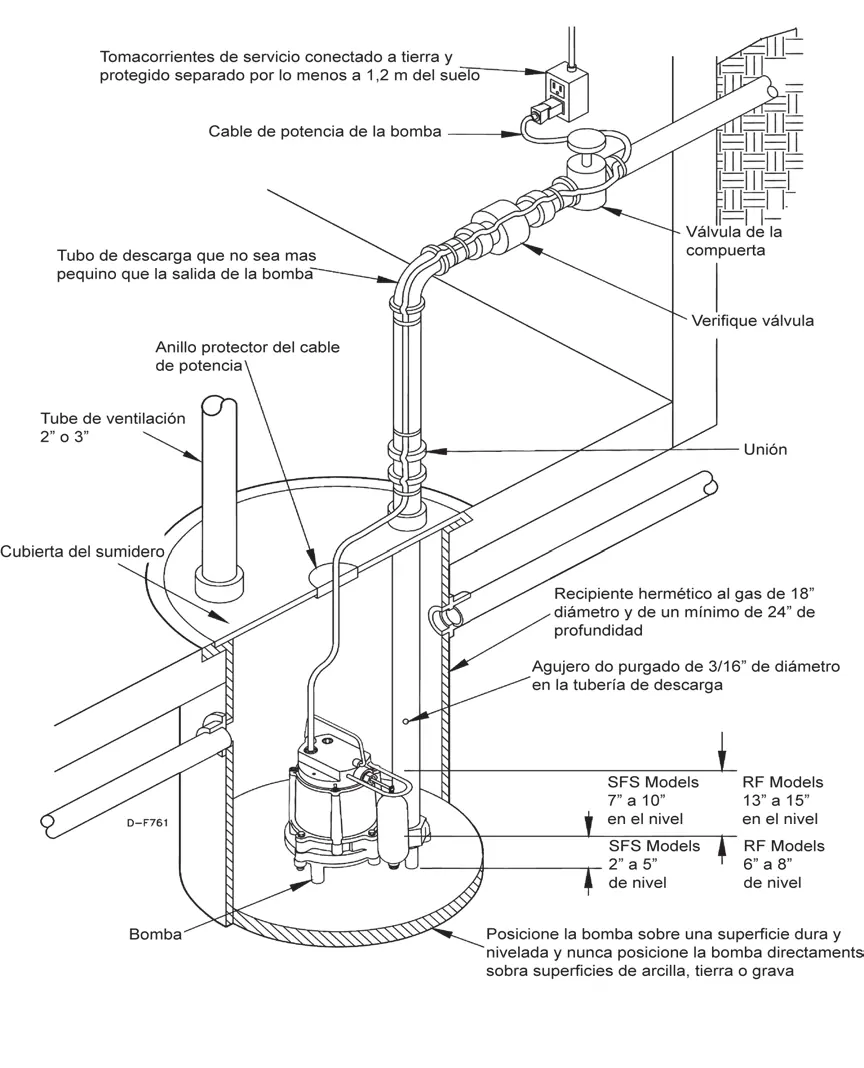

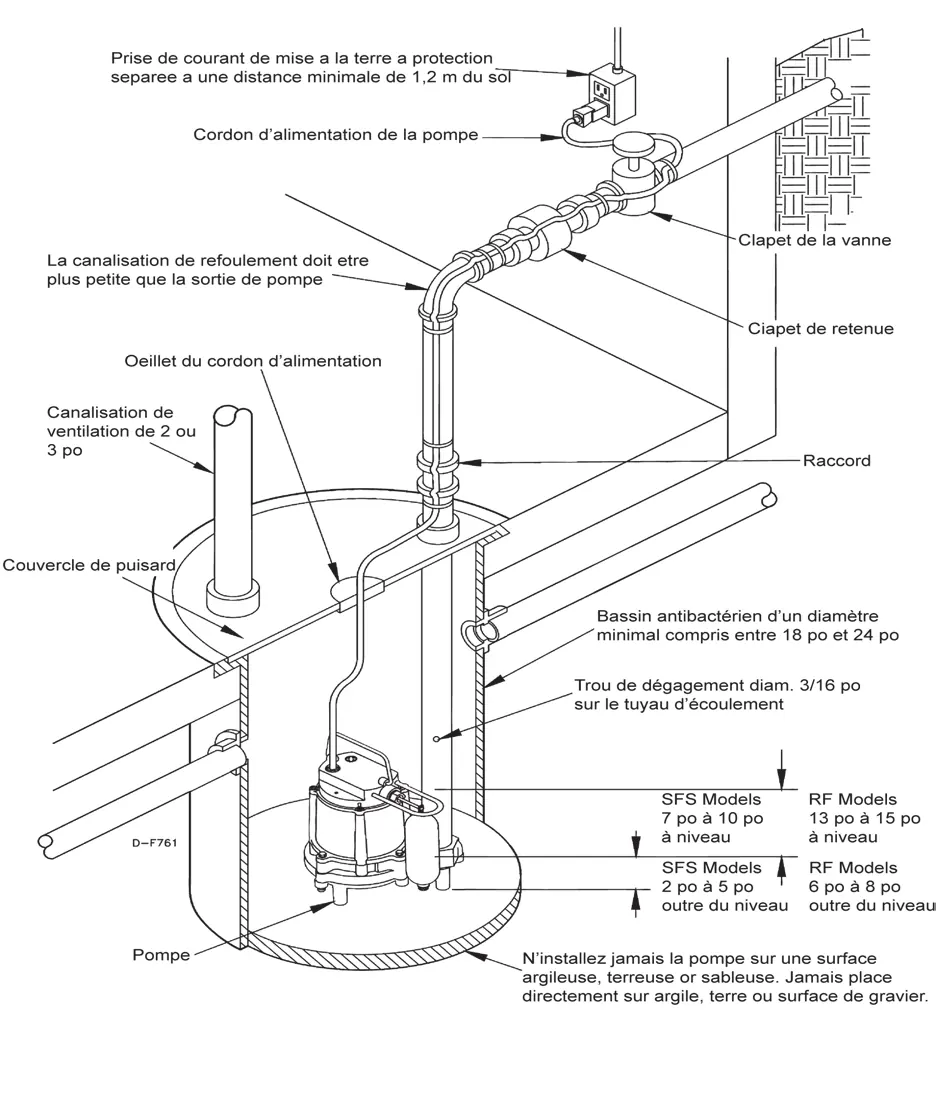

Installation

Die Installation muss von qualifiziertem Personal gemäß den örtlichen Elektro- und Sanitärvorschriften durchgeführt werden.

• Beckenanforderungen: Das Becken muss gasdicht sein, einen Durchmesser von mindestens 18 Zoll (46 cm) und eine Tiefe von 24 Zoll (61 cm) aufweisen.
• Platzierung: Stellen Sie die Pumpe auf eine harte, ebene Fläche. Vermeiden Sie Lehm, Erde oder Kies, da diese Materialien die Pumpe verstopfen oder beschädigen können.
• Rohrleitungen: Verwenden Sie ein Rückschlagventil in der Druckleitung, um einen Rückfluss in das Becken zu verhindern. Installieren Sie eine Verschraubung (Union) direkt über dem Beckendeckel, um die Pumpe für Wartungsarbeiten leicht entfernen zu können.
• Entlüftung: Bohren Sie ein Entlüftungsloch (1/8" oder 3/16") in die Druckleitung zwischen Pumpe und Rückschlagventil, um ein "Luftpolster" (Air Lock) zu vermeiden.

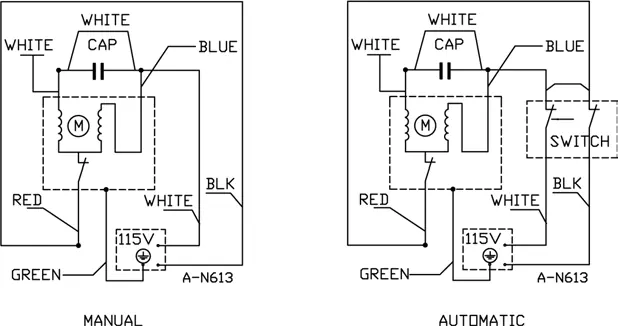

Elektrische Anschlüsse

Überprüfen Sie das Typenschild auf die korrekte Spannung. Die Pumpe muss an einen eigenen Stromkreis angeschlossen werden. Modifizieren Sie niemals das Netzkabel oder den Stecker, da dies die Garantie ungültig macht und ein Sicherheitsrisiko darstellt.

Betriebsprüfung

Vor der Inbetriebnahme muss das System getestet werden:

1. Schließen Sie die Pumpe an eine geerdete GFCI-Steckdose an.
2. Stellen Sie sicher, dass das Absperrventil in der Druckleitung geöffnet ist.
3. Lassen Sie Wasser in das Becken laufen, bis die Pumpe aktiviert wird.
4. Überprüfen Sie, ob die Pumpe und der Schalter ordnungsgemäß funktionieren und keine Lecks in der Verrohrung vorhanden sind.

Wartung

Führen Sie alle drei Monate eine Inspektion durch:

• Überprüfen Sie Netzkabel und Steckdose auf Korrosion oder Beschädigungen.
• Entfernen Sie Ablagerungen (Schlamm, Sedimente) aus dem Becken.
• Stellen Sie sicher, dass das Entlüftungsloch frei von Ablagerungen ist.

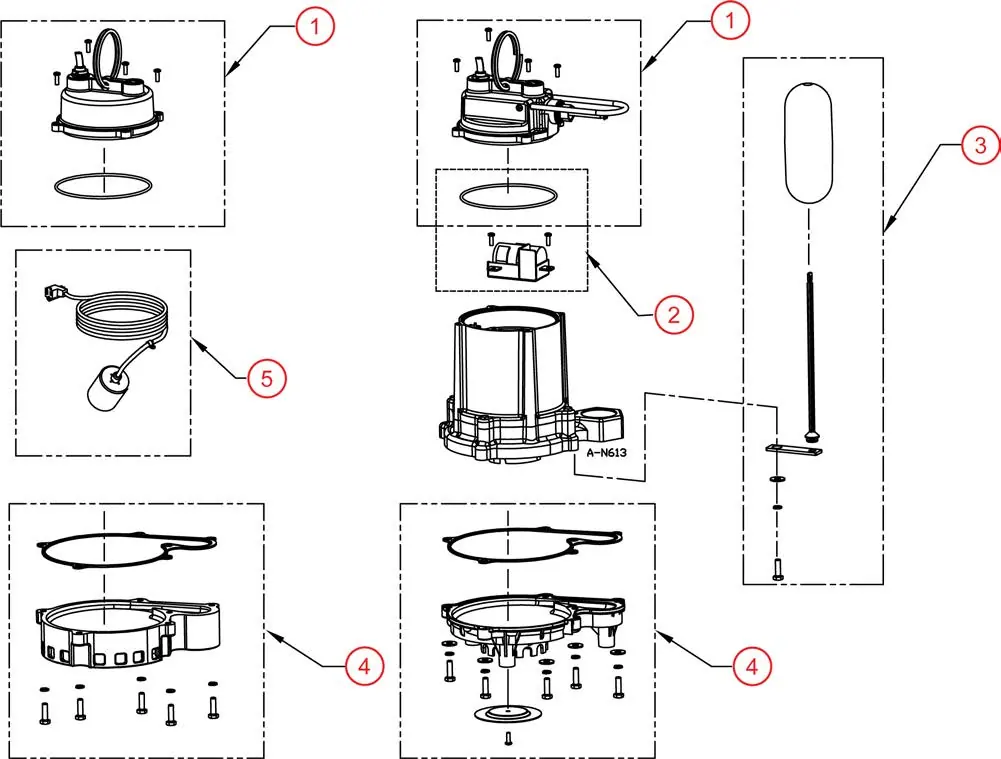

• Reinigung des Laufrads: Entfernen Sie die fünf Schrauben an der Basis, um das Laufrad und den Volutendurchgang zu reinigen. Verwenden Sie keine starken Lösungsmittel.

Fehlerbehebung

Bei Problemen wie "Pumpe startet nicht" oder "Pumpe läuft, fördert aber kein Wasser", überprüfen Sie zuerst die Stromversorgung, den Schwimmerschalter auf Blockaden, das Rückschlagventil auf korrekte Installation (Flussrichtung) und ob die Pumpe durch Luft blockiert ist.
